Спорудження залізобетонних конструкцій неможливо без сталевої арматури. Для невеликих будівель криволінійний каркас можна виготовити своїми руками із застосуванням підручних інструментів. А ось на великих об'єктах раціональніше використовувати спеціальне обладнання - верстат для гнуття арматури.
Особливості арматурного прокату

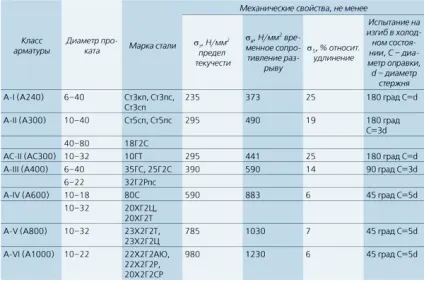

Прокат арматурний проводиться в 6 класах:
1. А240 або А1 - це монтажні стрижні з гладким профілем. Застосовуються як розподільна і єднальна конструкція несучого «скелета». Діаметр варіюється від 4 до 40 мм.
2. А300 або А2 - робочі вироби з періодичної поверхнею. Це силовий елемент каркаса, перетин - 10-80.
3. А400 / А500 або А3 - арматура рифленого профілю, найбільш затребувана в будівництві житлових і комерційних будівель, виробництві ЗБВ, формуванні дорожніх і тротуарних полотен, діаметр - 6-40 мм.
4. А600 або А4 - робочі стрижні з низьколегованої термоупрочнение стали. Продукція призначена для зварних конструкцій. Оскільки сфера застосування виробів обмежена, вони випускаються перетином від 10 до 32.
5. А800 або А5 - прути підвищеної міцності з рифленим профілем. Для формування зварювальних каркасів в несучих і стандартних залізобетонних спорудах. Продукція виготовляється діаметром від 6 до 40 мм.
6. А1000 або А6 - єдиний вид робочої арматури, для якої підходить зварювання будь-якого типу (електродугова, ванна та інші). Випускається з низьколегованої сталі, перетин стрижнів - 6-32, застосовується при будівництві багатоповерхових і великогабаритних будівель.
При класифікації металопрокату використовується уточнююча маркування. У дилерів і продавців можна купити арматуру декількох типів:
- К - вироби з підвищеною корозійною стійкістю.
- С - продукція призначена для фіксації методом зварювання.
- Т - сталь, усталена термомеханическим способом.
Арматурний прокат реалізується бухтами (довжина до 11,7 м) або прутами 6-12 м, упакованими в пачки вагою не більше 3 тонн. Арматура використовується для зміцнення стін, фундаменту, перекриттів. При цьому до роботи з кутами і примиканнями українські нормативи пред'являють особливі вимоги. А саме - заборонено посилювати області зв'язок простим перехрестям прямих стрижнів. Такий підхід послаблює всю конструкцію і призводить до передчасного розшарування і руйнування бетону, перекосів і іншим дефектам.
Кутові зв'язки армуються виключно гнутими виробами з перетином решт в 40-80 см. Кут вигину не повинен бути гострим, практикується плавне закруглення з радіусом 10-15 діаметрів арматурних прутів.
Для згинання металопрокату зрідка використовуються два методу:
- Надпил області вигину.
- Прогрівання зварюванням, автогеном, паяльною лампою і іншими джерелами високотемпературного тепла.
Фахівці вважають обидва способи помилковими, так як в результаті арматура серйозно втрачає в міцності. Для отримання ідеального результату краще застосовувати спеціальний гибочний верстат, який проводить процес згинання прутів в холодному стані без порушення їх цілісності. Також з його допомогою з арматури будь-якого класу самостійно виготовляються різні з'єднувальні елементи, що працюють на розтяг (гаки, «лапки» та інші).
Особливий плюс застосування пристроїв - зниження кількості різів і пов'язаних з'єднань, підвищення продуктивності праці за рахунок збільшення швидкості.
види обладнання
Випускаються два типи:
- Механічні пристосування.
- Прилади з електричним приводом.
Ручний гибочний верстат і приводний апарат призначені для додання арматурі необхідної конфігурації для подальшого використання в залізобетонних роботах.
Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!
Схема дії обох видів пристроїв єдина: деталь жорстко фіксується між центральним і наполегливою валом. Останній не дає заготівлі провернутися або зрушити. Деформація на потрібний кут проводиться за допомогою третього, гибочного ролика. Закруглення здійснюється в будь-яку сторону - за годинниковою стрілкою і проти неї.
Якщо ручний агрегат працює на кут не більше 90 °, рідше - до 110 °, то електричний гибочний верстат для арматури дає можливість регулювання в діапазоні від 5 ° до 180 °, при цьому втрати міцних показників металу при граничних значеннях вигину не перевищують 10%.
Устаткування характеризується наступними особливостями:
1. Найпростіша конструкція. По суті це стандартний трубогиб, застосовуваний для арматури невеликого діаметра - до 12 мм, рідше до 20.
2. Відносно невелика вага - в середньому близько 15-25 кг.
4. Прийнятна ціна. Новий пристрій вийде купити за ціною від 5000 рублів, вартість б / у виробів приблизно в 1,5-3 рази дешевше (в залежності від ступеня зносу).
5. Можливість складання саморобного верстата.

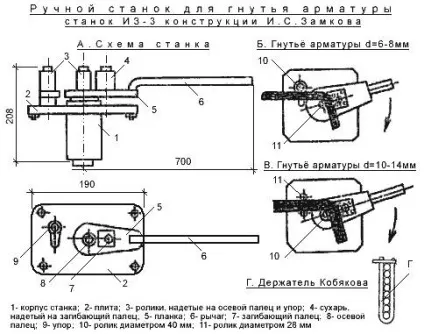

Схема ручного обладнання найпростіша - важіль і кілька валів, при невеликій вправності нескладно зробити його самостійно. Для цього до металевої підстави (станина, плита) потрібно приварити штир круглого перетину або куточок, який візьме на себе роль упору. Потім виготовляється поворотна сталева платформа, яка оснащується важелем, центральним і згинаючим валом. Відстань між елементами розраховується заздалегідь і залежить від діаметра арматурного прокату. Ніжки конструкції повинні жорстко кріпитися до підлоги, інакше пристрій не дозволить працювати з прутами діаметром 8-12 мм.
Агрегат, зварений на плиту, можна віднести до переносних варіантів. Для нього обов'язково треба передбачити методи кріплення. Наприклад, це можуть бути отвори під болти для подальшого прикручування до основи.
Електроприводної верстат для гнуття арматури застосовується при серійному виробництві гнутих виробів. Цей вид установок характеризує:
1. Висока продуктивність. На операцію потрібно не більше 10 секунд.
2. Робота з прокатом будь-якого діаметру. Випускаються верстати для легкої арматури перетином до 20 мм, важкої - 22-40, надважкої - 40-80.
3. Потужність електроприводу - до 5 кВт.
5. Стационарность. Гнучкий верстат встановлюється на рівній, сухій, жорстко фіксованою платформі, строго центрируется. Часті переміщення не вітаються.
6. Пристойний вага - досягає 400 кг.
7. Висока ціна - починається від 85000 рублів і вище. Б / у пристрої можна брати в оренду з подобової (від 1000 рублів) або щомісячною оплатою (від 25000) з обов'язковим внесенням заставної вартості.
Вартість і параметри вибору
Як стверджують виробники, придбання навіть найдорожчого гибочного обладнання окупиться протягом 2 років. Ціна пристроїв представлена в таблиці нижче.
При підборі обладнання враховується діаметр арматури, а також обсяг робіт і необхідна продуктивність. При будівництві малоповерхового житлового будинку буде потрібно недорогий ручної гибочний верстат для прутів діаметром до 12 мм. Зведення багатоповерхових будівель вимагає велику кількість металопрокату перетином до 40. Тому необхідні блоки живлення потужністю до 3 кВт. Великі об'єкти, такі як метрополітени, причали, гідроелектростанції тощо комплектуються арматурою діаметром 40-80. Оптимальний вибір - промислові верстати з надвисокою продуктивністю.
