Глазомерная зйомка місцевості

Спрощена топографічна зйомка місцевості. Проводиться за допомогою планшета, візирної лінійки і компаса на око, з невеликим ступенем точності і застосуванням найпростіших приладів. Краєзнавцю треба вміти складати такі плани місцевості.

Візьміть планшет - квадратну дошку або папку. До нього прикріпіть аркуш цупкого паперу розміром 24 × 36 см, компас; необхідно також мати тригранну візирну лінійку довжиною близько 30 см, простий олівець і гумку. Тонкими олівцевими лініями аркуш паперу расчертите на одно- або двосантиметрові квадрати. Лінія північ-південь на компасі повинна бути паралельна довгому ребру планшета. Внизу праворуч на аркуші відзначте лінійний масштаб в кроках або в метрах. На планшет нанесіть вихідну точку. Якщо знімається місцевість лежить від неї на північ, то точку поставте на південній, нижньої частини планшета. Тепер треба орієнтувати планшет по сторонах світу, повертаючи його до тих пір, поки буква «С» на компасі не співпаде з напрямком темного кінця магнітної стрілки, що вказує на північ.

Вимірювання висоти пагорба за допомогою рейок.

Вимірювання крутизни схилу за допомогою транспортира з схилом.

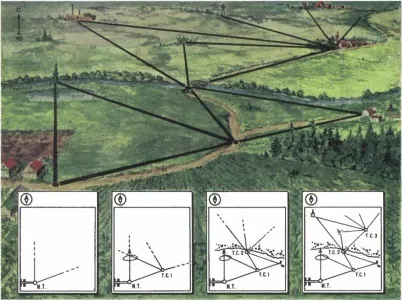

На схемі показано, як складається план глазомерной зйомки.

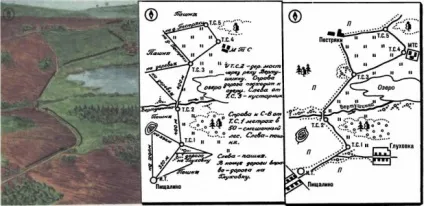

Маршрутна зйомка. Зліва - маршрут, по якому йшли юні краєзнавці; в центрі - сторінка з колійного щоденника; І. Т. - вихідна точка, Т. С. 1. - перша точка стояння і т. Д. Справа - топографічна карта, накреслені юними краєзнавцями за дорожніми записками.

Відзначивши олівцем вихідну точку, слід оглянути місцевість, помічаючи окремий пагорб, високе дерево, будова, водойма, міст, насип і т. Д. Це орієнтири. Від вихідної точки олівцем прочертите, наприклад, напрямок дороги до повороту. Для цього планшет підійміть на рівень очей, націльте візирну лінійку по лінії дороги і прокреслите її напрямок на планшеті.

Зручніше працювати удвох: один стежить за становищем планшета, інший візує. Ще краще - встановити планшет на триногу, кілочок, пень, камінь. Далі, не змінюючи положення планшета, візувати і прокреслюють направлення на характерні місцеві предмети.

Так з'являються ряд ліній і умовні позначення орієнтирів. Але де на лінії вони знаходяться? Їх розташування визначається двома способами: перший - вимір відстані на око або кроками; другий - метод зарубки: візування на той же орієнтир під іншим кутом (в місці перетину ліній і буде перебувати знімається предмет). Розмір кроку вираховується на заздалегідь отмеренном 100-метровому відрізку за середнім арифметичним з декількох промірів.

Значно простіше і зручніше метод зарубки. Провізіровав і прочертивши на планшеті напрямок на предмет з вихідної точки, треба рухатися по ходової лінії, вимірюючи відстань кроками. Відзначивши зупинку точкою, знову взяти напрямок на той же орієнтир і прокреслити лінію. У місці перетину і буде перебувати предмет, позначати умовним топографічним знаком. У другій точці стояння (ТС 2) робота проводиться в тому ж порядку: засечкой визначається положення предметів, візуються і прочерчиваются напрямки на орієнтири. Закінчивши роботу в ТС 2, слідують по дорозі в ТС 3, і так до кінця зйомок ділянки.

Коли на план нанесені орієнтири, він доповнюється деталями місцевості. Топографічними знаками зображуються чагарники, городи, сади, болота, канави, річки та ін. Вони покривають простір між орієнтирами. У нашому випадку ділянку знімався з дороги. Її може замінити стежка, а якщо і її немає, то можна йти і без доріг - від одного орієнтиру до іншого.

Якщо є карта даного району, то можна скопіювати потрібний вузьку ділянку, по якій пролягає маршрут походу, і потім, вже в поході, намітити на карті цей шлях і прилеглі до нього додаткові орієнтири. Така вузька смужка карти називається маршрутної стрічкою. На ній позначають країни світла і підписують, куди йдуть всі відходять від маршруту дороги, яку відстань до найближчого населеного пункту, і розмічають шлях в кілометрах. На підставі спостережень і відомостей, отриманих від місцевих жителів, карта доповнюється і уточнюється; на неї наносяться місця стоянок, знову з'явилися дороги, селища, кар'єри, лісові насадження і т. п. Для зручності маршрутні стрічки наклеюють на шматки картону, покриті полотняними смужками; тоді карту можна складати.

У польовій роботі часто доводиться вимірювати висоту пагорбів, визначати крутизну схилів. Є кілька способів їх виміру.

1. Вимірювання за допомогою двох рейок і рівня. Довжина рейки - 2 м; на неї наносяться сантиметрові розподілу. Віхами або кілочками позначається напрям, за яким ведеться вимір. Біля підніжжя пагорба ставиться перша рейка, друга кладеться горизонтально між рейкою і схилом. Вертикальність і горизонтальність рейок вивіряються рівнем. За першої рейці відраховується висота, на яку піднялася горизонтальна рейка, а по другий - відстань від верху першої рейки до схилу пагорба. Записавши ці дані, треба перенести вертикальну рейку на точку, де горизонтальна рейка стосувалася схилу пагорба. Другу рейку знову встановлюють горизонтально ... Так проводять виміри по схилу пагорба, крок за кроком, до його вершини. Склавши всі відліки вертикальної рейки, отримуємо висоту пагорба. Знаючи відліки і по горизонтальній рейці, неважко зобразити поперечний профіль схилу, відклавши в масштабі вертикальні і горизонтальні відстані, як це показано на малюнку.

2. Вимірювання способом «горизонтального візування». Біля підніжжя пагорба або обриву піднімають до рівня очей на витягнутій руці польову книжку, тримаючи її строго горизонтально. Візують на будь-яку помітну точку (камінь, квітка, пучок трави). Піднімаються по схилу до цієї точки і знову візують. Висота вашого зростання відома. За кількістю відліків визначають висоту схилу берега, пагорба, яру. Для більшої точності рекомендується користуватися найпростішим нівеліром, який тримають рукою за кільце, як показано на малюнку.

3. Вимірювання стрімкого або майже стрімкого обриву мотузкою, розміченій на метри (мірної стрічкою).

4. Вимірювання крутизни схилу саморобним екліметром - приладом для вимірювання кутів нахилу на місцевості. Зробити його можна з картону розміром 15 × 20 см, на який за допомогою транспортира нанести півколо, разметив її на градуси; в центрі півкола підвісити на нитці грузик. Як ним користуватися - видно з малюнків. Відлік градусів виробляють, притискаючи пальцем нитка схилу.

5. Визначення крутизни схилу за величиною відхилення схилу від транспортира, як показано на малюнку.

Висоту окремих предметів (для запису в маршрутній книжці), наприклад дерева, можна виміряти кількома способами.

1. За допомогою точно виміряного жердини і при відомому зростанні виробляє вимір, а також, коли відома відстань від нього до дерева; висоту дерева визначають з обчислення пропорції подібних трикутників AED і ACB.

2. За допомогою транспортира спостерігач займає положення, при якому схил транспортира показує кут в 45 °. Будується прямокутний трикутник ABC, в якому кут BAC 45 °, а отже, і кут ABC також дорівнює 45 °; тому катети трикутника АС і ВС рівні. Вимірявши відстань від спостерігача до дерева, дізнаються величину AC і BC. Значить, висота дерева дорівнює відстані від нього до спостерігача плюс висота зростання спостерігача.

Після зйомки місцевості «в поле» креслення оформляють начисто в «домашніх умовах», зазвичай тушшю, річки і озера зафарбовують акварельними фарбами, ретельно роблять написи.
