Gis-lab опис і отримання даних srtm
[Ред] Місія SRTM

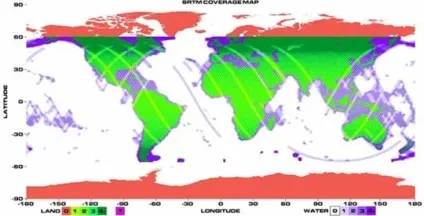

(Land 0-1-2-3-4, Water 0-1-2-3-4 - скільки разів був знятий ділянка земної або водної поверхні)
Протягом цього часу за допомогою методу званого радарної інтерферометрії (radar interferometry) було зібрано величезну кількість інформації про рельєф Землі, її обробка триває досі. Але певна кількість інформації вже доступний користувачам.
[Ред] Отримання даних
Дані SRTM доступні безкоштовно в кількох видах.
Версія даних в форматі GeoTIFF (мозаїки 5х5 градусів) з виправленими областями, в яких були пропущені даних - GIS-Lab (джерело CGIAR). У ряду фрагментів, в порівнянні з версією CGIAR, замінено неправильно значення NODATA (255 на -32678, 20_18, 48_14, 59_11, 64_10, 67_16, 68_13, 68_16, 68_17, 71_10, 71_17).
Дані до додаткової обробки (фрагменти 1x1 градус):
Маска водних об'єктів знаходиться в директорії SWBD версії 2.
[Ред] Сітки-разграфки
Для визначення потрібного фрагмента для його ідентифікації скачування можна використовувати сітки-разграфки:
Завантажити шари сіток можна також з бази даних PostGIS: сервер: gis-lab.info, БД: gen, ім'я / пароль: guest / guest, шари: srtm * (докладніше).
[Ред] Основні дані
Існує три версії даних: попередня (unfinished, версія 1), остаточна (finished, версія 2) і оброблена. Остаточна версія пройшла додаткову обробку, виділення берегових ліній і водних об'єктів, фільтрацію помилкових значень. Оброблена версія проводиться CGIAR і включає складання мозаїк в більші фрагменти (6000 x 6000 пікселів або 5х5, а не 1х1 градус) і виправлення областей з відсутніми значеннями.
Спочатку планувалося поширення даних Level-2 з максимальною роздільною здатністю - 30 метрів (1 кутова секунда), але, в зв'язку з недавніми подіями і загрозою тероризму було прийнято рішення поширювати генералізовані дані Level-1 з дозволом 90 метрів (3 кутових секунди) на всю відзняту територію, крім території США, на яку дані поширюються з максимальною роздільною здатністю. На деякі території в США (загальною площею 50.000 км2) зйомка взагалі не проводилася, що мабуть також пов'язано з питаннями національної безпеки. Дозвіл даних по висоті 1 метр.
Таким чином, всі сирі дані (raw data) і дані з максимальною роздільною здатністю Level-2 поширюються тільки через Міністерство Оборони США.
Результуючі дані відповідають специфікації інтерферометричний даних про рельєф (Interferometric Terrain Height Data (ITHD) -2). А саме, розмір елемента 30х30 метрів, <=20 метров точность по высоте.
Вихідні дані поширюються квадратами розміром 1х1 градус, при максимальному доступному дозвіл 3 арксекунди такий квадрат є матрицею розміром 1201х1201 елементів (пікселів). Один додатковий ряд (нижній) і одна колонка (права) є дублюючим і повторюється на сусідній матриці.
Дані є простим 16 бітовим растром (без заголовка), значення пікселя є висотою над рівнем моря в даній точці, воно також може приймати значення -32768, що відповідає значенню no data (немає даних). Референц-еліпсоїд даних - WGS84.
Спочатку перед місією SRTM ставилися наступні завдання по точності:
Лінійна абсолютна помилка по висоті менше 16 метрів.
Лінійна відносна помилка по висоті менше 10 метрів.
Кругова абсолютна помилка в плані менше ніж 20 метрів.
Кругова відносна помилка в плані менше ніж 15 метрів.
Відносна помилка по висоті для даних X-band SRTM менше 6 метрів.
Значення на практиці виявилися значно краще:
Всі помилки в довірчому інтервалі 90%.
Назва квадрата даних версій 1 і 2 відповідає координатам його лівого нижнього кута.
наприклад:
n45e136 / 45 гр. пн.ш. 136 гр.в.д
Назва квадрата даних обробленої версії (CGIAR) відповідає номеру квадрата з розрахунку 72 квадрата по горизонталі (360/5) та 24 квадрата по вертикалі (120/5).
наприклад:
srtm_72_02.zip / ультраправий, один з верхніх квадратів.
Визначити потрібний квадрат можна використовуючи сітки-разграфки (див. Вище).
[Ред] Додаткові дані
Додатково з даними у вигляді окремих шарів поширюються також дані по майданних об'єктів гидросети (SRTM Water Body Data - SWBD), представлені в форматі даних 3-D Shapefile (шейп-формат з інформацією про третю - висотної координаті).
Цей набір даних є побічним продуктом, отриманим в процес редагування даних, здійсненим National Geospatial-Intelligence Agency США, для отримання остаточного набору даних SRTM (DTED® 2). В шарі об'єктів гидросети представлені об'єкти пройшли при редагуванні критерій мінімальної площі, океани, озера, водотоки. Висота н.р.м. озер постійна. Висота н.р.м. океанів дорівнює 0. Висоти водних поверхонь (наприклад озер) постійні. Висота н.р.м. річок монотонно знижується, щоб зберегти правильний стік. Редагування даних проводилося на базі матриць дозволом 30 метрів. Система координат даних також WGS 84. Горизонтальна точність - 20 метрів (90%), вертикальна - 16 метрів (90%). Виділені об'єкти мають наступну інформацію в атрибутивної таблиці:
Порівняння подробиці даних SRTMWB (темносині контуру без заливки) і VMap0 (сині контуру з заливкою) можна подивитися на наступній ілюстрації.
[Ред] Імпорт даних
Імпортувати дані SRTM для роботи в ГІС можна за допомогою більшості поширених пакетів ГІС. На цьому сайті ви зможете знайти опис процесу імпорту за допомогою:
