Гидрораспределитель - це гідроапарат, що забезпечує зміну напрямку потоку робочої рідини в двох або більше гідролінії в залежності від наявності зовнішнього керуючого впливу.

Гідророзподільники бувають напрямними і дросселирующим.

Напрямних називається гідророзподільник, що забезпечує перекриття або зміна напрямку потоку рідини за рахунок повного відкриття або повного перекриття відповідних прохідних перетинів.

- за конструкцією запірно-регулюючого елемента: золотникові, кранові та клапанні;

- по числу зовнішніх гидроліній: двохлінійні, трилінійні і т.д .;

- по характерних позицій запірно-регулюючого елемента: двохпозиційні, трипозиційні і т.д .;

- по виду управління: на розподільники з ручним, механічним, електричним, гідравлічним та комбінованим керуванням;

- по числу запірно-регулюючих елементів: на одноступінчасті, двоступінчасті і т.д.

В умовному позначенні гидрораспределителя (рисунок 95) вказують число його позицій (I, II), зовнішні гідролінії (А, В, Р, Т), що підводиться до розподільника, їх з'єднання, а також спосіб управління.

Число позицій зображують відповідним числом квадратів (прямокутників). Проходи зображують прямими лініями зі стрілками, що показують напрямок потоків робочої рідини в кожній позиції, а місця з'єднань проходів виділяють точками; закритий прохід зображують тупикової лінією з поперечної рискою. Зовнішні гідролінії підводять тільки до вихідної позиції. Спосіб управління розподільником вказують знаками, пов'язаними з торців позначення розподільника.

Малюнок 95 - Умовні позначення напрямних гідророзподільників:

а - дволінійних двопозиційний (2/2) з ручним управлінням; б - дволінійних двопозиційний (2/2) з гідравлічним управлінням; в - трилінійний двопозиційний (3/2) з управлінням від кулачка; г - четирехлінейний трьохпозиційний (4/3) з електромагнітним керуванням

Щоб уявити дію гидрораспределителя в деякій робочій позиції, необхідно подумки пересунути відповідний цій позиції квадрат позначення на місце квадрата вихідної позиції, залишаючи лінії зв'язку в колишньому положенні. Тоді справжні напрямку потоку робочої рідини вкажуть стрілки, наявні в цьому квадраті.

Умовні позначення єдині для золотникових, кранових і клапанних гідророзподільників, тобто умовне позначення не відображає конструкцію їх запірно-регулюючих елементів.

Крім графічних позначень гідророзподільників призводять також їх цифрові позначення у вигляді дробу: в чисельнику вказують число підведених до гідророзподільника зовнішніх гидроліній, в знаменнику - число його робочих (характерних) позицій. Наприклад, четирехлінейний трьохпозиційний гідророзподільник позначають дробом 4/3 (див. Малюнок 95 г).

Запірно-регулюючі елементи (золотник, кран, клапан) в напрямних гідророзподільниках завжди займають фіксовані позиції за принципом «повністю відкрито» або «повністю закрито». Тому що направляє гідророзподільник практично не впливає на тиск і витрата потоку робочої рідини, що проходить через нього.

На малюнку 96 а показана конструктивна схема золотникового гідророзподільника 4/3 типу ПГ74-24М з ручним керуванням. Розподільник складається з корпусу 7. циліндричного золотника 8, рукоятки 4 з віссю 3 і пальцем 2, кришок 1 і 9 і ущільнень.

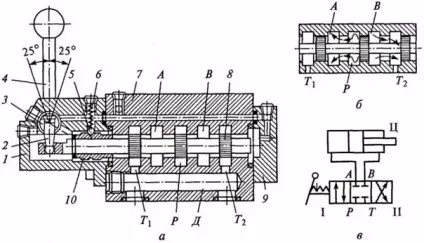

Малюнок 96 - Направляючий золотниковий гідророзподільник

4/3 типу ПГ74-24М з ручним керуванням: 1, 9 - кришки корпусу; 2 - палець; 3 - вісь; 4 - рукоятка; 5 - кулька; 6 - пружина; 7 - корпус; 8 - золотник; 10 - втулка; а -в вихідної (нейтральної) позиції; б-при зсуві золотника вправо; в умовні позначення гідророзподільника з підключеним гідроциліндром

У центральному отворі корпусу 9 виконані п'ять кільцевих расточек, що утворюють порожнини Т1, А, Р, В і Т2. які повідомляються каналами з вхідними отворами. Порожнини Т1 і Т2 (зливні) з'єднані каналом Д. Золотник 8, розташований в центральному отворі корпусу 7. має три циліндричних паска, які перекривають відповідні циліндричні розточення корпусу. Каналами, виконаними в корпусі 7 і кришках 1 і 9, торцеві порожнини розподільника з'єднані з дренажною гідролінією. Шарик 5 пружиною 6 притискається до втулки 10, забезпечуючи фіксацію золотника в робочих позиціях.

Принцип роботи розподільника наступний. У вихідній позиції (їй відповідає середній квадрат умовного позначення, показаного на малюнку 96 в) все прохідні перетини в Гідророзподільники перекриті. При зміщенні золотника, наприклад, вправо (малюнок 96 б) в позицію I (при цьому лівий квадрат на малюнку 96 в як би пересувається на місце середнього), напірна порожнина Р розподільника з'єднується з порожниною А і потік рідини під дав-ленням надходить на вихід розподільника і далі, наприклад, в ліву порожнину гідроциліндра Ц (див. малюнок 96 в). При цьому порожнину В розподільника, а значить і права порожнину гідроциліндра Ц. через золотник з'єднується з порожниною Т2. тобто зі зливом. При зміщенні золотника з нейтральної позиції вліво, тобто при перемиканні гідророзподільника в позицію II (див. малюнок 96 в), напрямок потоку рідини змінюється: порожнину Р (див. малюнок 96 а) з'єднується з порожниною В, Аполо А - з порожниною Т1.

Основним недоліком гидрораспределителя з циліндричним золотником є ​​наявність витоків рідини через діаметральний зазор між корпусом (гільзою) і золотником.
