Для того, щоб запресувати підшипник, склеїти під тиском дві деталі, зігнути металеву заготовку, спресувати макулатуру або картон і ще для виконання величезної кількості корисних справ в будинку або гаражі, майстерні або на дачі, необхідний спеціальний інструмент - гідравлічний прес.

Принцип дії

Гідравлічний прес призначений для обробки матеріалів тиском. При цьому робочий інструмент приводиться в рух за допомогою поршня, який приводиться в рух завдяки тиску рідини. Для цього вона нагнітається в робочий циліндр, де і створює тиск на поршень. Більшість майстрів роблять гідравлічний прес своїми руками з домкрата

Пристрій

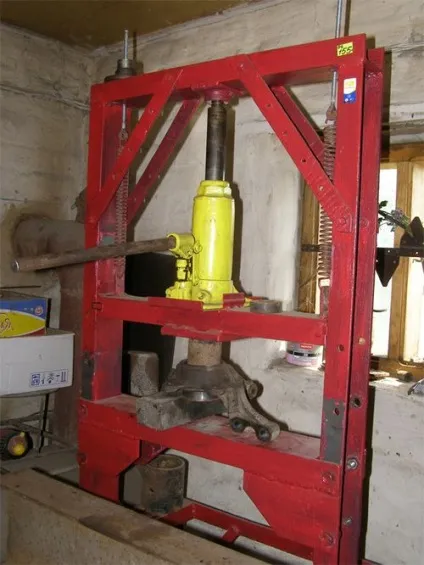

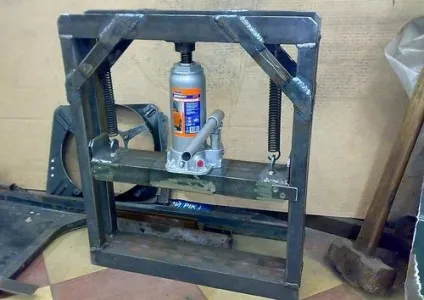

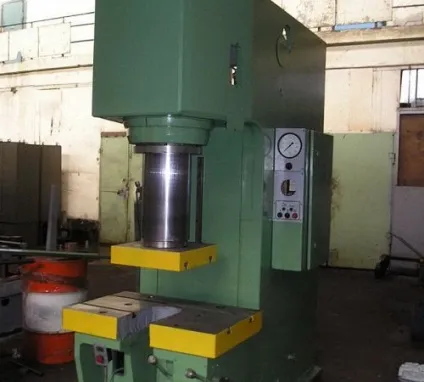

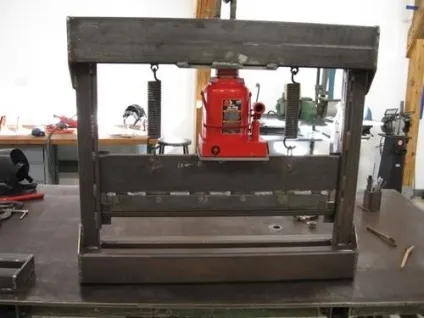

Промислове обладнання звичайній людині придбати не під силу, так воно в побуті і не потрібно. Для проведення невеликих робіт можна постаратися виготовити гідравлічний прес своїми руками за кресленнями, показаним на фото. Основними частинами преса є:

1. Підстава - нижня частина всієї конструкції. Для забезпечення стійкості пристрою, його виготовляють у вигляді платформи з масивного металопрокату. Для цього цілком підійдуть швелера або металеві куточки, бажано великих розмірів;
2. Стійки - вертикальні елементи конструкції. Їх висота визначається призначенням преса і розраховується як сума висоти домкрата, довжини його штока в повністю висунутому положенні і товщини нерухомого упору. У звичайній майстерні або гаражі великій прес, як правило, не потрібен. Виготовляються зі сталевих куточків, приварених до основи;
3. Нерухомий упор - в якості матеріалу для його виготовлення зазвичай використовують такий же куточок, що і у стійок. Ця частина приварюється в верхній частині стійок у вигляді горизонтальної поперечини, утворюючи разом з ними букву «п»;
4. Домкрат - в залежності від призначення преса вибирається домкрат, здатний розвинути відповідне зусилля. Зазвичай для преса, застосовуваного в домашній майстерні або гаражі, досить зусилля в 20 тонн. Домкрат кріпиться болтами до рухомого упору, при цьому шнек впирається в нерухомий упор. Домкрат може мати ручне керування або приводитися в дію електроприводом;
5. Рухомий наголос - деталь, що надає безпосередній тиск на заготовку. Залежно від призначення преса може виготовлятися із сталевих смуг або куточків;

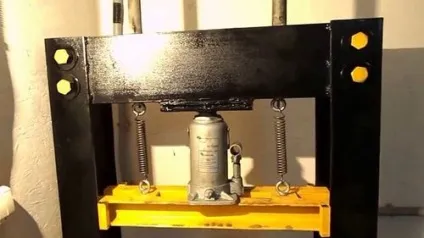

6. Поворотний механізм - служить для переміщення рухомого упору в початкове положення. Як матеріал використовуються пружини, довжина і ступінь розтягування яких розраховується в залежності від розмірів преса.

Перед тим, як зробити гідравлічний прес своїми руками за кресленнями, необхідно не тільки визначитися з основним вузлами майбутнього пристрою, але і провести ретельні розрахунки його розмірів. Тільки після цього можна приступати до створення самих креслень.

Інструменти

Для виготовлення гідравлічного преса знадобляться наступні інструменти:

1. зварювальний апарат - все нерухомі елементи пристрою необхідно кріпити один до одного за допомогою зварювання, з огляду на те величезний тиск, який на них буде впливати;
2. дриль - для установки деяких деталей, особливо - домкрата, а також для більш міцного кріплення необхідно просвердлити в металі велику кількість отворів для болтів;
3. болгарка - для різання металопрокату.

Також знадобиться наждачний папір, шліфувальні й відрізні круги для болгарки, фарба і пензлика для додання всій конструкції естетичного вигляду і запобігання корозії.

З огляду на особливості експлуатації, матеріал необхідно вибирати з таким розрахунком, щоб він витримував ті навантаження, яким буде піддаватися. Бажаючі заощадити можуть для збірки скористатися металобрухтом, проте в цілях підвищення безпеки перед тим, як зробити гідравлічний прес своїми руками краще для його виготовлення купити новий металопрокат;

• швелера - не менше, ніж №8;
• куточки - не менше, ніж 50х50;
• сталеві смуги - товщиною від 10 мм.

Такі матеріали, як фарба або лак застосовуються за бажанням.

Технічне обслуговування

Щоб уникнути неякісної роботи, необхідно регулярно перевіряти справність домкрата, цілісність зварних з'єднань і стежити за станом всіх основних частин конструкції.

Найбільш часто зустрічаються наступні проблеми:

1. Витік масла - усувається заміною ущільнювачів домкрата. У разі, якщо текти викликана більш серйозною механічною несправністю, потрібно міняти домкрат;
2. Погана робота поворотного механізму - усувається шляхом заміни пружин;
3. Поява ознак корозії - усувається шляхом шліфування, фарбування і антикорозійної обробки металевих частин;
4. Порушення геометрії конструкції - все вертикальні і горизонтальні елементи станини повинні розташовуватися строго перпендикулярно один до одного. Порушення цього принципу свідчить про можливе порушення кріплення деталей. Усувається шляхом посилення кріплення.

особливості застосування

Саморобний гідравлічний прес можна застосовувати для наступних робіт:

• ремонт і обслуговування автомобіля - рихтування дисків, пресування підшипників і сайлентблоков;
• згинання металу - при виготовленні металевих деталей даху, огорожі, при ремонті гаража, або деталей, необхідних в будівництві;
• пресування сміття - можна пресувати в брикети макулатуру, картон, пластик для їх подальшої утилізації.
