гідравлічне вапно

Будівельну гідравлічну вапно випускають у вигляді тонкоизмельченного порошку, при просіюванні якого залишок частинок на ситі № 008 не повинен перевищувати 15%. Крім глинистих і піщаних домішок мергелістих вапняки зазвичай містять до 2. 5% вуглекислого магнію і інші домішки. Для виробництва гідравлічного вапна необхідно застосовувати вапняки з максимально рівномірним розподілом глинистих і інших включень, так як від цього в значній мірі залежить якість одержуваного продукту.

Для характеристики хімічного складу сировини, що містить вапняк і глину, а також готового в'язкої речовини зазвичай користуються гідравлічним або основним модулем.

Розрізняють гідравлічну вапно двох видів: слабогідравліческую з модулем 4,5. 9 і сільногідравліческую з модулем 1,7. 4,5.

Гідравлічне вапно. зачинена водою, після попереднього твердіння на повітрі продовжує тверднути і в воді, при цьому фізико-хімічні процеси повітряного твердіння поєднуються з гідравлічними. Гідрат оксиду кальцію при випаровуванні вологи поступово кристалізується, а під дією вуглекислого газу піддається карбонізації. Гідравлічне тверднення вапна відбувається в результаті гідратації силікатів, алюмінатів та феритів кальцію так само, як в портландцементі. Межа міцності зразків через 28 діб тверднення повинен бути не менше: для слабогідравліческой і сільногідравліческой відповідно при згині - 0,4 і 1,0 МПа і при стисненні - 1,7 і 0,5 МПа.

Гідравлічне вапно за хімічним складом повинна відповідати вимогам, зазначеним в стандарті. Вона повинна витримувати випробування на рівномірність зміни обсягу. Гідравлічну вапно застосовують в тонкоподрібненому вигляді для приготування будівельних розчинів, призначених для сухої або вологої середовища, бетонів низьких марок і т. Д. Гідравлічна вапно дає менш пластичні, ніж повітряна, розчини, швидше і рівномірніше тверднуть по всій товщі стіни і володіють більшою міцністю.

Портландцемент є найважливішим в'язкою речовиною.

Винахід портландцементу (1824 г.) пов'язано з іменами Єгора Герасимовича Челиев - начальника майстерень військово-робочої бригади і Джозефа Аспдін - каменяра з англійського міста Лідса.

Портландцемент - гідравлічне в'язка речовина, що твердне у воді і на повітрі. Його отримують тонким подрібненням обпаленої до спікання сировинної суміші вапняку і глини, що забезпечує переважання в клінкері силікатів кальцію. Спечена сировинна суміш у вигляді зерен розміром до 40 мм називається клінкером. Від якості його залежать найважливіші властивості цементу: міцність і швидкість її наростання, довговічність, стійкість в різних експлуатаційних умовах.

Для регулювання термінів схоплювання в звичайних цементах марок 400. 500 під час помелу до клінкеру додають гіпс не менше 1,0% і не більше 3,5% від маси цементу в перерахунку на ангідрид сірчаної кислоти SO3. а в цементах високомарочних і швидкотверднучих - не менше 1,5% і не більше 4,0%. Портландцемент випускають без добавок або з активними мінеральними добавками.

ГОСТ передбачає випуск трьох різновидів портландцементу: Д0 - без добавок, Д5 - з введенням до 0 5% активних мінеральних добавок всіх видів і Д20, в яку дозволяється вводити понад 5%, але не більше 20% добавок, в тому числі до 10% активних мінеральних добавок осадового походження (крім глієжі) або до 20% доменних і електро-термофосфорних гранульованих шлаків, глієжі та інших активних мінеральних добавок.

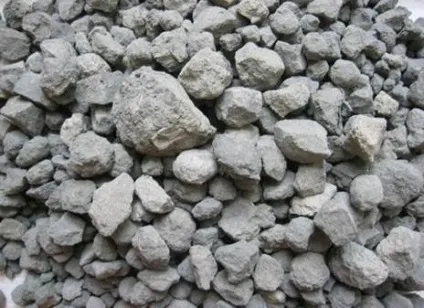

Мал. 4.9. портландцементний клінкер

Алит - основний мінерал клінкеру (3СаО * SiO2), швидко твердне і практично визначає швидкість затвердіння і наростання міцності портландцементу. Він являє собою твердий розчин трехкальциевого силікату і невеликої кількості (2. 4%) інших домішок, які можуть істотно впливати на структуру і властивості портландцементу.

Білить - другий за важливістю і змістом силікатна мінерал клінкеру (2СаО * SiO2). повільно твердне і досягає високої міцності при тривалому твердінні. Білить в клінкері є твердий розчин Двухкальціевий силікату і невеликої кількості (1. 3%) ін. Домішок. У зв'язку з тим, що білить при повільному охолодженні клінкеру втрачає в'яжучі властивості, це явище запобігає швидким охолодженням клінкеру.

Чотирьохкальцієвого алюмоферріт (C4 AF) - алюмоферрітная фаза проміжної речовини клінкеру, являє собою твердий розчин алюмоферитів кальцію різного складу. За швидкістю гідратації цей мінерал займає як би проміжне положення між АЛІТА і білить і не надає визначального значення на швидкість твердіння і тепловиділення портландцементу.

Клінкерна скло присутній в проміжному речовині в кількості 5. 15%, яке в основному складається з СаО, Аl2 O3. MgO, K2 O і Na2 O.

При правильно розрахованої і ретельно підготовленої і обпаленої сировинної суміші клінкер не повинен містити вільного оксиду кальцію СаО, так як перепалена при температурі близько 1500 ° С вапно, так само як і магнезія MgO, дуже повільно гаситься, збільшуючись в обсязі, що може привести до розтріскування вже затверділого бетону.

Портландцемент, одержуваний на заводах з різних видів природної сировини і з неоднаковою технологією виробництва, відрізняється як за хіміко-мінералогічного складу, так і за властивостями.

Вимоги стандарту не відображають повністю деяких важливих для будівництва властивостей цементу: стійкості цементного каменю в агресивних середовищах, морозостійкості, інтенсивності тепловиділення, деформативність здатності і т. Д.

Однак в цьому значну допомогу надає знання мінералогічного складу клінкеру, який має прямий зв'язок з основними фізико-механічними властивостями портландцементу і дозволяє проектувати портландцемент для бетону конкретних експлуатаційних умов.
