Перенесення відміток на дно котловану. Перед монтажем конструкцій підземної частини передають на дно котловану положення осей і висотну позначку. При глибоких фундаментах осі передають на дно котловану за допомогою теодоліта. Для цього в котловані на глибині до 3 м між осями на обноски 4 натягують дріт, з якої опускають важкі схили, і по ним на підставі котловану фіксують шпильками напрямки і точки перетину осей фундаментів. Від цих точок відміряють проектне положення зовнішніх граней фундаментів і фіксують їх металевими штирями.

Перенесення осей на монтажний горизонт. Передачу основних осей з вихідного горизонту на монтуємий поверх виробляють в будівлях заввишки до 12 поверхів методом похилого візування, у будинках понад 12 поверхів, а також в умовах обмеженого простору будівництва - методом вертикального проектування. Залежно від умов будівельного майданчика і конструктивних особливостей будівлі застосовуються різні способи перенесення осей методом похилого проектування.

Перший спосіб (бокове візування) зазвичай застосовують при зведенні протяжних будівель без деталей, що перешкоджають вільному візуванню уздовж фасаду. Теодоліт центрують над марками, що закріплюють на місцевості допоміжні осі, паралельні основним крайнім поздовжнім і поперечним осях будівлі. Напрямок осі проектують на лінійки, прикладені до перекриття або до оголовків колон. За вказівкою спостерігача лінійки переміщують до отримання відліку, рівного зсуву допоміжної осі від основної. Положення нульового розподілу, що відповідає положенню разбивочной осі, відзначають ризиками на перекритті або межі оголовка колони.

При другому способі (див. Схему нижче) теодоліт встановлюють по лінії яку переносять основний осі на відстані від будинку не менше його висоти.

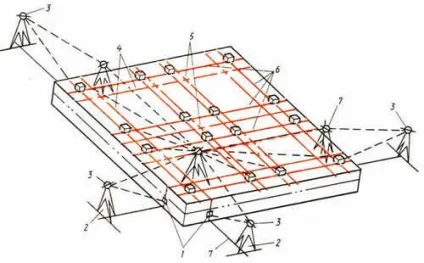

Перенесення осей на монтажний горизонт методом похилого візування

1 - осьовий знак на цоколі, 2 - осьовий знак на місцевості, 3 - теодоліт, 4 - осі, паралельні основним осям, 5 - ризики перетину паралельних осей, 6 - геодезичні (основні) осі, 7 - тринога до схилу або теодоліт на перекритті .

Теодоліт 3 центрируют над осьовим знаком 1, а трубу наводять на ризику, що закріплює переноситься вісь на цоколі будівлі. Для проектування яку переносять осі на перекриття приблизно в створі яку переносять осі на перекритті встановлюють візирну мета - триногу з штанговим або важким нитяним схилом - або теодоліт 7, оснащений оптичним рівнем. В останньому випадку візують на вістрі олівця, встановленого над центром кришки об'єктива або окуляра вивіреного теодоліта. За вказівкою спостерігача візирну мета переміщують до потрапляння її в створ яку переносять осі. Положення осі за допомогою оптичного або механічного схилу переносять на перекриття і відзначають рискою. Всі операції з перенесення осей виконують при двох положеннях вертикального круга.

Методи вертикального проектування (див. Схему нижче) застосовують при будівництві високих будівель. Для перенесення осей цими методами користуються зеніт-приладами 4 і лазерними візирями (прилади оптичного проектування).

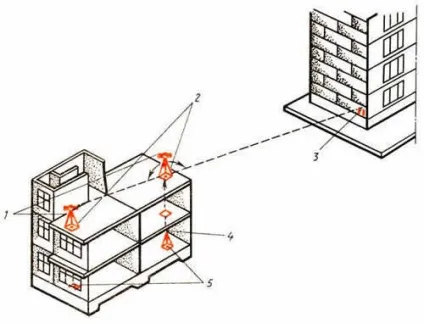

Перенесення осей на монтажний горизонт вертикальним проектуванням

1 - теодоліти, 2 - палетка, 3, 5 - контрольні марки, 4 - зеніт-прилад.

Суть вимірювань полягає в тому, що на рівні підпілля або цокольного перекриття створюється система точок, прив'язаних до осей будівлі. Обрані точки закріплюють пластинами з ризиками на нерухомих конструкціях. У перекриттях над проектуються точками пере носиться осі залишають отвори. На монтажному горизонті над отвором зміцнюють палетку 2 з прозорого матеріалу (наприклад, оргскла) з наклеєною калькою (плівкою). На кальку наносять координатну сітку.

Прилад вертикального візування центрируют послідовно над рискою проецируемой точки, і візирну вісь труби викликають апломб. При чотирьох положеннях - 0,90, 180, 270 ° - беруть відлік по палітрі. Середнє значення відліків є координатами проецируемой точки, положення якої відзначається на палітрі.

Спосіб розбивки проміжних осей залежить від числа винесених на поверх основних осей, яке визначається конструктивними особливостями будівлі та умовами будівельного майданчика.

У будівлях великої протяжності і шириною до 18 м, а також в тому випадку, коли застосовується метод вертикального проектування, можна поетапно переносити одну поздовжню вісь. В цьому випадку для розбивки проміжних осей теодоліт центрують над однією з точок, яка закріплює винесену вісь, а трубу наводять на другу точку, що знаходиться на протилежному кінці осі. Відклавши в обидві сторони кут 90 °. ризиками відзначають напрямок поперечної осі. Таку ж операцію виконують, переносячи теодоліт на другу точку. У створі отриманих напрямків поперечних осей укладають стрічку, за допомогою якої від точок основної осі відкладають відстані, відповідні розбивається поздовжніх осях. Поперечні осі отримують, відкладаючи відповідні відстані від точок перетину крайніх поперечних і поздовжніх осей. Точність розбивки перевіряють виміром кутів і відстаней між розбитими осями.

У великопанельних будівлях зазвичай пере носять поперечні осі, службовці межами захваток, або міжсекційні осі і одну крайню поздовжню вісь.

При розбивці проміжних осей в каркасних будівлях ризики, здатні фіксувати геодезичні осі, зазвичай наносять на межі виступаючих над перекриттям оголовків колон. Після основних і проміжних осей на поверсі розбивають всі необхідні за умовами монтажу конструкцій установчі осі.

При монтажі стінових панелей для забезпечення контролю за точністю положення за установчі приймають осі, паралельні основним і зміщені від них на постійну величину. Для установки панелей наносяться три ризики, дві з яких служать для визначення положення панелі в поперечному напрямку, а одна - в поздовжньому напрямку.

У каркасних будівлях осі для установки колон в залежності від прийнятого способу вивірки можуть збігатися з креслення осями або можуть бути паралельно зміщені на одну і ту ж величину.

Визначення монтажного горизонту. На кожному етапі монтажу - по ярусах, поверхах - абсолютні позначки передають на монтажний горизонт від реперів за способом одночасних відліків двома нівелірами, встановленими на нижньому і верхньому перекриттях.

У каркасних будівлях нівелюють опорні поверхні оголовків колон, в великопанельних будівлях - верхню поверхню панелей перекриттів. Нівелюванням визначають абсолютні позначки зазначених поверхонь, за якими знаходять розрахунковий монтажний горизонт, за рівень якого приймають позначку найвищої точки. Результати зйомок висотного положення конструкцій записують в журнал. Рівень монтажного горизонту відзначають маяками.
