Генеральний план проекту будинку - розрахунок і креслення

Цей урок допоможе скласти генеральний план (генплан), який використовується при благоустрої побудованого будинку. архітектурно-планувальні рішення генерального плану розроблені відповідно до призначення проектованої будівлі, дотримання санітарних і протипожежних норм. Слід визначити, що по генеральний план повинен братися за основу, здійснюючи проектування будгенплану. Ділянка будівництва знаходиться в Києві. Сейсмічність району 6 балів, кліматичний район 3Б. Розмір ділянки будівництва:

Генеральний план будівництва

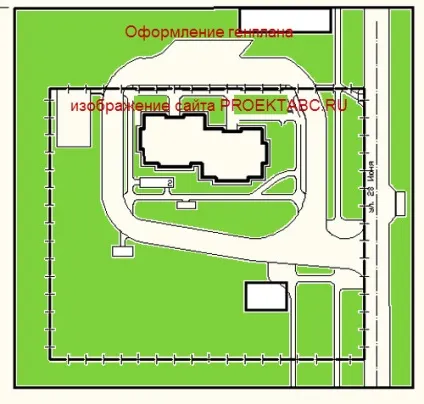

Внизу, на ілюстраціях, генеральний план (генплан) має пунктирну лінію зі штрихами, що позначає місце, відведене під будівництво.

На зображенні внизу відзначений ряд заходів, які роблять генеральний план доцільним для здійснення. Це різні майданчики для догляду за речами і для відпочинку. Перші включають площадки для сушки білизни і вибивання килимів, а другі - це пісочниці, спортивні комплекси і т.д.

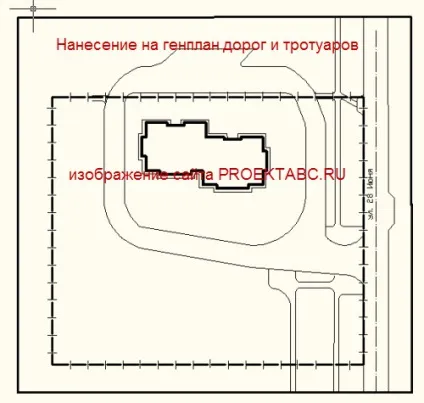

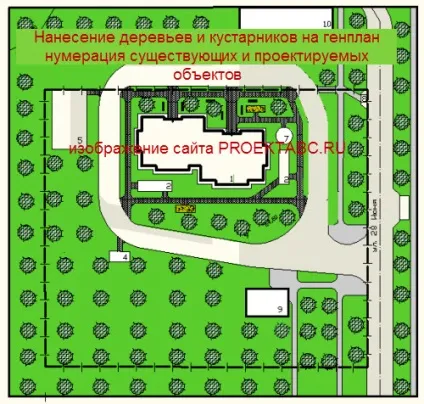

Для забезпечення необхідних санітарно-гігієнічних умов на генплані намічений комплекс заходів з благоустрою та озеленення. На ділянках, вільних від забудови, передбачається влаштування газонів, вільно зростаючих чагарників, квітники, а також посадка листяних дерев. Мощення тротуарів, проїздів і майданчиків з бетонних плит і асфальтобетону.

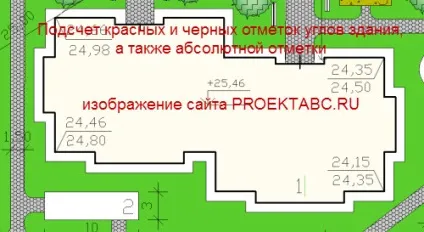

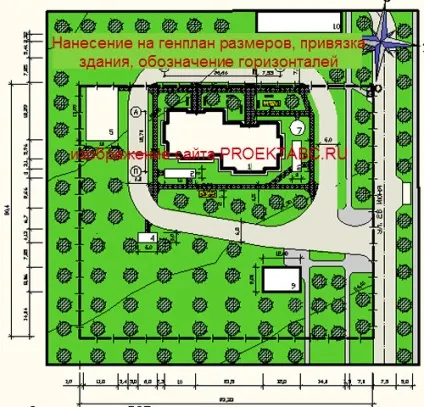

Крім того, на генеральному плані є вертикальна прив'язка. на наведених прикладах вона здійснюється від існуючого репера. Горизонтальна прив'язка - у ворота до існуючої будівлі на відстані 28,90 м. За абсолютну позначку підлоги першого поверху приймаю позначку 24,65м.

Рельєф місцевості спокійний з малим ухилом в південно-східну сторону, дозволяє відводити атмосферні води з ділянки відкритим способом по проїздах і тротуарах в міську зливову каналізацію. Якщо не подобаються пропозиції з ландшафтного дизайну ділянки. то його становив не професіонал, найголовніше, що запроектовані функціональні майданчики, дивись експлікацію.

Підземні мережі водопостачання, каналізації, електрокабелі і теплові мережі запроектовані в каналі. Така прокладка інженерних мереж забезпечує зручність їх обслуговування в процесі експлуатації.

Експлікації на генплані
