Гаусс гармата

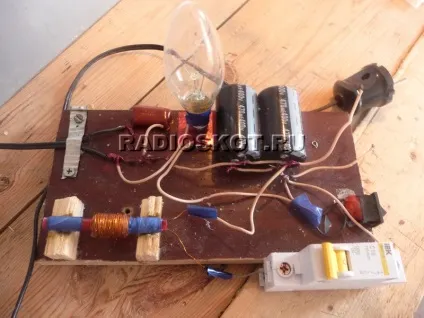

Схема простого одноступінчатого настільного електромагнітного прискорювача мас або просто - Гаусс гармата. Названа за ім'ям німецького вченого Карла Гаусса. У моєму випадку прискорювач складається з зарядки, струмообмежувального навантаження, двох електролітичних конденсаторів, вольтметра і соленоїда.

Отже, розберемо все по порядку. Зарядка гармати працює від мережі 220 вольт. Зарядка складається з конденсатора 1,5 мкФ 400 В. Діоди 1N4006. Напруга на виході 350 В.

Далі йде струмообмежувального навантаження - Н1, в моєму випадку лампа розжарювання, але можна використовувати потужний резистор 500 - 1000 Ом. Ключ S1 обмежує зарядку Кондесатор. Ключ S2 подає розряд потужний розряд струму на соленойд, тому S2 повинен витримувати великий струм, в своєму випадку я використав кнопку від електричного щитка.

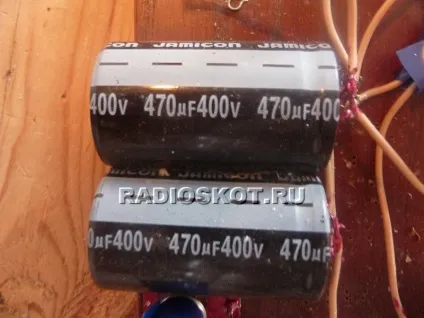

Конденсатори С1 і С2, кожен 470 мкФ 400 В. В сумі виходить 940 мкФ 400 В. Підключати конденсатори потрібно дотримуючись полярності і напруга на них під час зарядки. Контролювати напруга на них можна вольтметром.

І тепер найскладніше в нашій конструкції гаус пушки - соленоїд. Намотується він на дизлектическая стрижні. Внутрішній діаметр стовбура 5-6 мм. Провід використовував ПЕЛ 0.5. Товщина котушки 1.5 см. Довжина 2 см. Киваючи соленоїд, потрібно кожен шар ізолювати супер клеєм.

Прискорювати нашої електромагнітної гаус гарматою ми будемо обрізки цвяхів або саморобні кулі товщиною 4-5 мм, довжиною з котушку. Більш легкі кулі літають на більшу відстань. Більш важкі літають на відстань менше, але енергія у них більше. Мій гаус ган пробиває пивні банки і стріляє на 10-12 метрів в залежності від кулі.

І ще, для прискорювача краще підбирати дроти товстіший, щоб було менше опору в ланцюзі. Будьте вкрай обережні! Під час винаходу прискорювача мене кілька разів било струмом, дотримуйтесь правил електробезпеки і приділяйте увагу надійності ізоляції. Удачі у творчості.
