Гамма-камери - принципи і методичні основи радіонуклідних досліджень - радіонуклідна

Гамма-камера - прилад для графічної реєстрації розподілу радіоактивного ізотопу, попередньо введеного в організм людини, шляхом одночасного детектування гамма-випромінювання від усіх частин тіла (органу). В основі гамма-камери великий сцинтиляційний детектор.

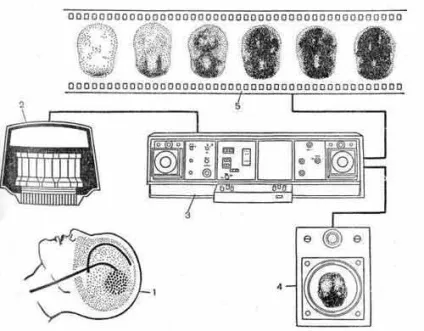

Гамма-камера (принципова схема)

1 - об'єкт дослідження; 2 - детектор; 3 - електронний пристрій; формують зображення;
4 - екран осцилографа; 5 - гамма-топограми.

Зазвичай це монокристал натрію йодиду діаметром 40 - 60 см, пов'язаний з 19 і більше ФЕУ, які збирають світло з усією його поверхні. Електричні імпульси, що виникають в ФЕУ, обумовлюють спалахи світла на екрані електронно-променевої трубки; при цьому розподіл спалахів на екрані відображає розподіл сцинтилляций в різних відділах кристала, а вони в свою чергу відображають картину розподілу гамма-випромінює РФП в органі. Таким чином, шлях перетворення інформації тут наступний: фотон від радіонукліда, розподіленого в тілі пацієнта → сцинтилляция в кристалі → імпульс в ФЕУ → електронний пристрій, яке формує карту зображення → спалах світла на екрані осцилоскопа.

На відміну від сканерів гамма-камери дозволяють одномоментно отримати інформацію про розподіл РФП в органі і шляхом спостереження за екраном або кінозйомки досліджувати швидко протікають процеси, наприклад кровотік в окремих органах або розподіл радіоактивного газу в легенях при диханні. Результати дослідження представляють у вигляді серії гамма-топограмм, як це показано на малюнку вище.

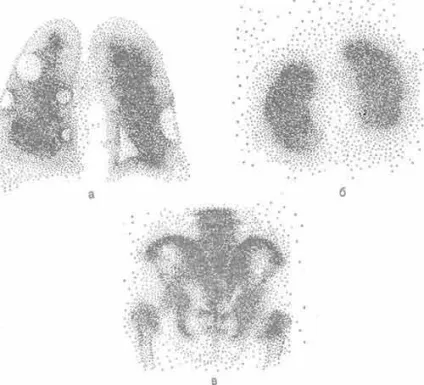

Серія гамма-топограмм різних органів (до завдання)

Розгляньте кілька гамма-топограмм на малюнку. Визначте, які органи досліджені. Чи бачите Ви в них патологічні зміни?

Детектор гамма-камери знаходиться в свинцевому кожусі з товстою стінкою. Кожух захищає кристал від фонового випромінювання. Механічний пристрій з системою електричних приводів дає можливість встановлювати детектор в потрібному положенні щодо досліджуваної частини тіла.

Гамма-камера комплектується електронними блоками, що забезпечують одночасне проведення дослідження з декількома радіонуклідами, що володіють різною енергією гамма-випромінювання.

Спеціальний пристрій, що входить в гамма-камеру, дозволяє досліджувати розподіл РФП у всьому тілі хворого (особливо це важливо при дослідженні всього скелета). Для цього стіл з хворим автоматично переміщається щодо нерухомого детектора гамма-камери, і електронний блок приладу формує сукупність гамма-топографічних зображень послідовно від голови до п'ят.
