Гайковий ключ

У статті йдеться про такі види гайкових ключів, як ріжковий, накидний, торцевий, розвідний ключі. Також даються поради щодо вибору гайкового ключа, які типи де застосовуються.

Гайковий ключ

Гайковим ключем називається інструмент для створення великого моменту (пари сил) на гайці або голівці гвинта. Це сприяє або закручюванню, або відвернення нарізного сполучення. Перші гайки були квадратними, але потім за основу була взята форма правильного шестикутника в підставі. Це зменшило кут, в якому можна утримувати штангу (важіль) гайкового ключа при роботі. Якщо для квадратної гайки він становив 90 градусів, то тепер 60. Ключі гайкові діляться на три основних типи.

Види ключів і геометрія

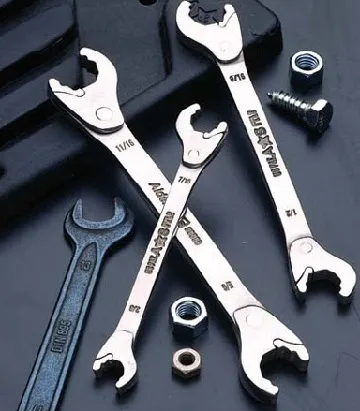

Ріжковий ключ гайковий ключ - диск певного діаметру, в якому зроблена виїмка зі строго паралельними гранями, відстань між якими дорівнює відстані між паралельними гранями відповідної гайки. Перпендикулярно осі обертання гайки, до диска прироблений важіль певної довжини. Зазвичай він закінчується другим "ріжком" більшого або меншого розміру, подібним тільки що описаного. Так що одним інструментом можна працювати з гайками сусіднього розміру в ряду, наприклад 17-19. Грані ключа, як правило, повернені щодо осі важеля на 15 градусів. Це дає можливість ще вдвічі зменшити кут при роботі, перекладаючи ключ, всього 30 градусів.

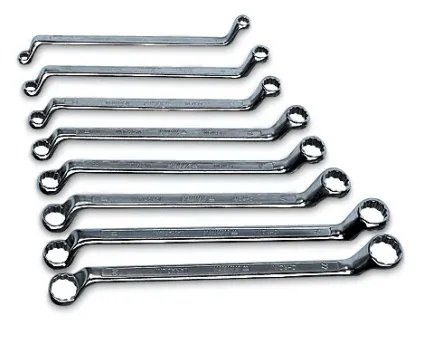

Накидний ключ не має розриву - все його межі на місці, але зате зірчаста фігура, яка описує межі гайки, дозволяє використовувати зовсім невеликі кути при роботі. Це важливо для автомобілістів. До речі, форма ключа закладається в будь-який агрегат ще при його проектуванні, і, при необхідності, виготовляється спеціальний інструмент. У таких місцях звичайним ключем робити нічого.

Важіль накидного ключа зазвичай знаходиться в площині, яка відстоїть від середньої площини граней на десятки міліметрів. Це дозволяє працювати в особливо важкодоступних місцях - болти карданних передач, наприклад. Замкнутість накидного ключа дає можливість зменшити його ширину і висоту, що ще більше покращує роботу в важкодоступних місцях.

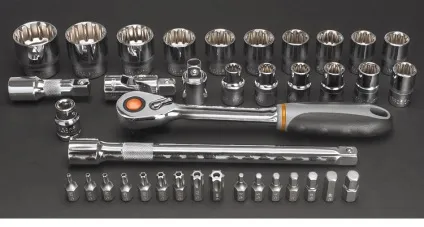

Торцевий ключ гайковий ключ - це інструмент, який дозволяє обертати гайки в місцях, де робота іншими ключами неможлива. Він, як і накидною, дозволяє докласти зусиль до всіх граней гайки, але важіль ключа відноситься в площину, віддалену від гайки вже на сотні міліметрів, а момент гайці передається через подовжену загальну вісь.

Як різновид ріжкового ключа існує розвідний гайковий ключ. торцеві ключі можуть забезпечуватися карданним механізмом, але ці інструменти через складну кінематичного ланцюга і сумарного люфту вже не дозволять докласти таких зусиль, як прості інструменти. Якщо потрібно відвернути заіржавілу гайку, то потрібен ключ з точною формою граней з високоміцної сталі.

Розміри і матеріал ключа

Ключі в континентальній Європі нумеруються по відстані між паралельними гранями, вираженому в міліметрах. В українській Імперії, а пізніше і в СРСР, в основному переважала німецька техніка, і вплив німецьких інженерів було сильніше впливу англійців. Тому верх над дюймами взяли міліметри, в основу радянських ГОСТів покладені німецькі стандарти. Ключі можна умовно розділити на три групи: малі, середні та великі.

Малі ключі призначені для роботи з гайками, що мають розмір до 10-12 мм. Середні ключі займають проміжок від 12 до 22 мм. Великі ключі - від 22 і далі. Цей поділ є досить умовним і залежить від інформації, що збирається або ремонтованої техніки.

Для того щоб механіки і електрики не втручалися в роботу суміжних фахівців, що сприяє запобіганню аварій, був зроблений досить гарний хід: "механічні" ключі мають парні номери, а ключі для електричних з'єднань - непарні.

Матеріал для гайкових ключів - високоміцні вуглецеві сплави, так звана інструментальна сталь. Ідеальні ключі - це ті, які виготовлені з інструментальної сталі на фрезерних верстатах, і піддані воронінню ( "чорні" ключі). З такою стали часто виготовляють і вогнепальну зброю військового типу. Основна увага повинна приділятися саме гранях - точність їх обробки має вирішальне значення. Тільки це дозволить докласти до гайки найбільший момент без пошкодження ( "згортання") форми її граней. Такий ключ коштує будь-яких грошей, оскільки це вічний ключ, в прямому сенсі, якщо мастилом і зберіганням в сухому місці берегти його від іржавіння. На жаль, тепер такі ключі - рідкість. Литі і штамповані ключі, які блищать як срібло, можуть бути і красиві, але з точки зору фахівця - просто барахло. Не прагніть до придбання наборів - це дорого і не оптимально. Навіть якщо гайкові ключі хороші, підбирайте інструмент строго індивідуально до вашої роботи.

Вибір гайкового ключа

Отже, перш ніж заплатити за гайкові ключі. оціните їх по майбутньої їм роботі. Попередні розділи повинні допомогти вам в цьому. Для тугих гайок купуйте тільки найкращі ключі. Якщо гайка доступна, вибирайте широкий ключ, з потужними ріжками - він не зламається. Якщо геометрія механізму складна, корисну пораду - виготовити модель ключа з пластиліну і оцінити його на предмет доступності виконання операції. Будьте трохи і конструктором, і технологом. При покупці вибирайте гайковий ключ: 1) з найкращих сортів сталі; 2) з найточнішими і чисто обробленими гранями і найбільш підходящою висотою граней.
