Електропроводка на кухні своїми руками розташування приладів і укладання кабелю, схеми (відео)

Укладається електрична проводка на кухні своїми руками відноситься до одних з найбільш трудомістких процесів. Це пов'язано з тим, що в цій кімнаті знаходиться більше 50% побутових приладів, якими користується людина.

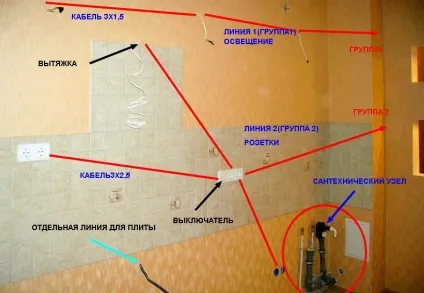

Схема електропроводки на кухні.

Сучасна кухня характеризується підвищеною витратою електроенергії, який в порівнянні з сімдесятими роками минулого століття зріс у 2-2,5 рази. Тому, здійснюючи ремонт в кімнаті, першорядну увагу приділяють якісному проектування та монтажу електричної проводки і фурнітури.

Основні принципи укладання проводки

Планування розміщення проводки починається з визначення типу електричної мережі, яка підведена в житлове приміщення. Особливо проблемно буде, коли підведення складається з однієї фази. Зазвичай з такою проблемою можуть зіткнутися мешканці квартир, у яких встановлені газові плити.

Далі визначаємо сумарну потужність всіх електричних приладів, що знаходяться на кухні. Номінальна потужність кожного споживача електроенергії вказана в інструкції з експлуатації виробу.

За результатами розрахунків загальна потужність вийде на рівні 9-15 кВт. Ця цифра свідчить про фактичне споживання електроенергії всіма включеними приладами. Звичайно, на практиці рідко трапляється, коли всі прилади працюють в один час. Незважаючи на це, найкраще проводку укладати з запасом потужності.

Найпростіший тип створення електричної проводки передбачає наявність всього однієї розподільчої коробки. Але така схема не підходить для кухні, яка обладнана величезною кількістю споживачів, що володіють пристойною сумарною потужністю.

Рекомендовані місця розміщення розеток і вимикачів.

Електропроводка на кухні повинна мати кілька розподільних коробок, від яких кабель буде направлений до різних кухонним приладів. Група розеток повинна оснащуватися однією гілкою проводів, освітлювальні прилади - інший.

Окрема гілка створюється і для самих потужних споживачів електроенергії, які будуть працювати практично безперебійно. До такого обладнання належить водогрійний бак. Під час його роботи виникне потреба в одночасному включенні чайника, мультиварки або електричної печі. З цієї причини до водонагрівальних баку рекомендується провести окрему проводку.

Та й це було недостатньо. Кожна гілка повинна мати індивідуальний захист, яка передбачає установку окремого автомата. Деяка побутова техніка оснащується пристроєм захисного відключення (УЗО), яке максимально убезпечить приготування їжі в кухні і охоронить кожного від витоку електроенергії.

Якщо проводка укладається з використанням тільки однієї розподільчої коробки, то особлива увага приділяється кабелю. Він обов'язково повинен бути трижильним і з мінімальним перетином в 4 мм ². Електропроводка повинна мати подвійний ізоляцією і розташовуватися в пластиковій трубці. Наявність на кухні трьохжильного кабелю із заземленням є запорукою безпеки та довгої роботи побутових приладів.

Під час встановлення на кухні забороняється:

підключати заземлення і нульовий робочий провід до загального контакт;
заземлювати нульові робочі і заземлюючі кабелі різних ліній;
прокладати окремим кабелем заземлення.

Укладання заземляющего кабелю здійснюється без наявності розривів.

Повернутися до списку

Розташування розеток

Схема розташування розеток.

При проектуванні проводки необхідно визначитися з оптимальною кількістю розеток. Існує кілька правил, яких потрібно дотримуватися під час здійснення цієї роботи. До них відносяться:

меблеві світильники обладнуються окремої розеткою (якщо їх харчування не здійснюється від вимикачів);
для постійно включеної побутової техніки знадобляться розетки для кожного приладу;
робляться 3-4 розетки для невеликої побутової техніки.

Для визначення розрахункової сили струму максимальна потужність кухонної техніки ділиться на напругу мережі (220 В).

Наприклад, візьмемо посудомийну машину. Її максимальна потужність складає 2500 Вт. Шляхом ділення цього показника на величину напруги в мережі (2500: 220 = 11,4 А) ми з'ясовуємо, що для посудомийної машини не підходить розетка з силою струму в 10 А. Потрібно купувати і встановлювати на 16 А.

Практично всі розетки, що встановлюються на кухні, повинні мати мінімальну силою струму в 16 А. Винятком є призначені для підключення електричної плити або варильної поверхні. Для цих приладів доведеться купувати і монтувати розетки на 32-40 А.

Якщо в інших кімнатах розетки розташовуються на рівні 0,3-0,4 м від підлоги, то при їх кріпленні на кухні необхідно дотримати кілька правил. Основним з них є монтаж над стільницею і поруч з місцезнаходженням побутової техніки.

Також існують правила розміщення:

Коли електричний прилад буде вбудовуватися в меблі, то відстань від нього до розетки не повинно перевищувати 1 м.
Переносна побутова техніка (тостер, чайник) працює від розеток, розташованих над стільницею на висоті 1-1,3 м від підлоги.
Якщо розетки розміщуються всередині мийної тумби, вони повинні бути надійно захищені від попадання вологи.
При установці розетки для витяжки враховуються нюанси прокладки гофрованого паровідводом до вентиляційної системи.

за корпусом вбудованого приладу, що знаходиться всередині меблів;
в тумбах, які мають висувні ящики;
над мийкою і плитою.

Повернутися до списку

монтажні роботи

Для якісної прокладки проводки на кухні знадобляться наступні інструменти і матеріали:

електрична фурнітура (вимикачі, підрозетники, розподільчі коробки, щитки);
трижильний кабель перетином 4-6 мм ²;
перфоратор;
шуруповерт;
штроборез;
бури і коронки;
набір свердел;
ізоляційна стрічка;
плоскогубці;
кусачки-бокорізи;
ніж;
набір викруток;
болгарка з алмазним диском;
молоток;
рулетка;
рівень;
мультиметр;
паяльник;
струмові кліщі;
захисні рукавички;
пластикова гофрована труба;
дюбель-скоби.

Укладання проводки на кухні здійснюється прихованим методом. У стінах робляться канали, які називаються штробі. У них міститься проводка, яка ховається від очей за допомогою штукатурного розчину або шпаклівки.

На початковому етапі проводяться розмічальні роботи. Розводка електропроводки передбачає створення мінімальної довжини штроб. У місцях монтажу вимикачів і розеток робляться гнізда під підрозетники.

У штробах свердлити отвори діаметром до 8 мм. Крок їх розташування складає 0,3-0,4 м. Електропроводка поміщається в пластиковій гофрованої труби, яку укладають в штроби. Кріплення гофрованої труби до стіни здійснюється за допомогою пластикових дюбелів-скоб, які забиваються в зроблені отвори. Вся проводка в кухні закладається шпаклівкою.

У заздалегідь зроблені гнізда монтуються підрозетники. Через отвори в подрозетниках виводиться кабель, який призначений для з'єднання з розеткамі.Для вирівнювання підрозетників використовується рівень. Їх надійне кріплення до стіни виробляється за допомогою спеціальних гвинтів. Місце фіксації підрозетника закладається штукатурним розчином.
