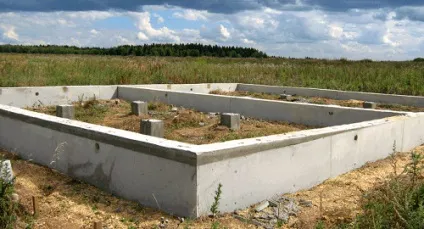

Фундамент стрічково стовпової стовпи із залізобетону і ростверк

• Переваги та недоліки комбінованого фундаменту
• Матеріали і інструменти
• Монтаж комбінованого підстави
• Розрахунки для комбінованого підстави будівлі

При будівництві споруд різного типу і призначення часто виникає необхідність в забезпеченні додаткової міцності будівель. Покращення міцності підстави будівлі можна домогтися за допомогою модифікації стрічкової опорної конструкції. До такої модифікації відноситься комбінований фундамент, що поєднує в собі характеристики стрічкової і стовпової опорних конструкцій.

Комбінований фундамент, допоможе домогтися поліпшення характеристик міцності підстави будівлі, в разі побудови важких споруд на слабких грунтах, ділянках зі складним рельєфом.

Робочими елементами такого виду фундаменту є бетонна стрічка і стовпи або палі із залізобетону.

Комбінована опорна конструкція являє собою стовпової фундамент, в якому стовпи або палі зв'язуються стрічкової основою.

Стрічкове підстава в цьому виді фундаменту називають ростверком.

Переваги та недоліки комбінованого фундаменту

Схема стрічкового ростверку.

Ростверк в стрічково стовпових опорних конструкціях служить для зв'язування стовпів фундаменту між собою, для поліпшення характеристик фундаменту, для рівномірної передачі і розподілу навантаження від будівлі на опорна підстава і як опора при зведенні стін. Стрічково стовпові фундаменти затребувані в разі:

• споруди важких споруд на слабких грунтах;
• поліпшення стійкості і міцності стовпових опорних конструкцій;
• поліпшення параметрів розподілу навантаження на основу будівлі;
• при спорудженні цоколя на ділянках зі складним рельєфом;
• при будівництві будівель на похилих ділянках.

Стрічково стовпчастий фундамент має переваги стрічкового і столбового підстави:

• висока несуча здатність;
• підходить для будівництва на будь-яких грунтах, особливо затребувані стрічково пальові основи;
• економія грошових ресурсів в зв'язку зі зменшенням обсягу земляних робіт при зведенні конструкції зі стовпів;
• простота монтажу;
• невелика витрата матеріалів.

У стрічково столбового каркаса підстави є деякі недоліки:

• проблема з облаштуванням підвалу або цокольного поверху;
• необхідність в проведенні забирки (заповнення простору між стовпами) або виконання робіт по утепленню низу фундаменту, якщо забирку не проводять.

Повернутися до списку

Матеріали і інструменти

Інструменти, що застосовуються при будівництві фундаменту:

Інструменти для проведення робіт: лопата, розмічальний шнур, рулетка, будівельний рівень, ємність для замішування бетонного розчину, дошки для опалубки, бур.

• лопата;
• будівельний розмічальний шнур;
• рулетка;
• будівельний рівень;
• ємність або лист з металу для замішування бетонного розчину;
• дерев'яні дошки для опалубки;
• віброплита для трамбування;
• будівельний бур.

Матеріали для зведення комбінованої основи:

• пісок;
• металева арматура;
• цемент;
• щебінь або гравій;
• вода;
• металеві труби під стовпи;
• гвинтові палі для свайно-стрічкової конструкції.

Повернутися до списку

Монтаж комбінованого підстави

Заливка стрічково-стовпчастого підстави ведеться за технологією столбчатого і стрічкового фундаментів.

Схема пристрою котловану.

1. Перед початком земляних робіт проводять ретельну розмітку ділянки, закопуються кілочки, за допомогою будівельного шнура намічається контур майбутнього підстави, відзначаються місця розташування стовпів або паль.
2. Копають котлован шириною 30 см і глибиною 60 см.
3. У місцях, зазначених під виконання стовпів, копають ями глибиною 1,5 м і перетином 40 × 50 см.
4. У котловані влаштовують піщану подушку товщиною 10 см, ретельно утрамбовувавши її, для хорошого ущільнення пісок змочують водою.
5. За виконану розмітці і викопати котловану встановлюється опалубка. Над траншеєю вона повинна виступати на 20-30 см.
6. Проводять армування майбутніх стовпів і стрічкових ділянок основи під будівлю. Армування ведуть, встановлюючи 4 прута перетином 10-18 мм. Прути скріплюються за допомогою хомутів зі сталевого дроту діаметром 6 мм. Іноді використовують профільні металеві труби.
7. В котлован укладають каркас для армування з арматурного прута. Перетин прута 10-12 мм. Каркас укладається в траншею і повинен знаходитися на відстані від її стінок і дна на відстані 7-10 см. Для цього каркас укладають на опори і пов'язують всі прути між собою і один з одним за допомогою вертикальних і поперечних стрижнів і стійок. Усе понад опалубки каркас відстоїть на 5-7 мм.
8. Заливку бетонної суміші починають з отворів для стовпів. Бетонний розчин повинен бути не нижче марки М 200. Бетон ущільнюють до появи на його поверхні цементного молочка. Готову конструкцію залишають для затвердіння.
9. Після закінчення процесу застигання і усадки бетонної основи проводять його гідроізоляцію. Для цього прибирають опалубку і на ростверк наклеюють гарячою смолою або бітумом шар руберойду або іншого гідроізоляційного матеріалу.

Ділянки стрічкової конструкції в комбінованому фундаменті влаштовують для запобігання різних перекосів в підставі з-за нерівномірних навантажень. Деформації, викликані природними причинами (через старіння, атмосферних впливів) внаслідок застосування бетонованій стрічки в основі будівлі спільно зі стовпами, будуть рівномірними і не призведуть до руйнування споруди. По міцності комбінований фундамент не поступається монолітної столбчатой ​​конструкції, при його зведенні немає необхідності виконувати забирку.

Повернутися до списку

Розрахунки для комбінованого підстави будівлі

Комбінований фундамент багато власників будівель виготовляють своїми руками. Але всі розрахунки слід замовляти в проектній компанії. Це викликано тим, що необхідно проводити геологічні вимірювання для отримання необхідних даних, а також в розрахунках слід використовувати спеціальну методичну літературу.

У розрахунках слід також враховувати вітрове навантаження на ділянці, величину ухилу, вага підбираються для будівництва матеріалів та багато іншого специфічної інформації, яка доступна професіоналам. Виходячи з цього, проект і розрахунки фундаменту доручають виконувати проектної організації, щоб не створювати в майбутньому додаткових проблем при експлуатації будинку.
