Фундамент під відкатні ворота креслення і пристрій
Сьогодні дізнаємося, як своїми руками зробити фундамент під відкатні ворота. Розберемо основні принципи його створення, матеріали та інструменти, які нам знадобляться. Розповімо, які види фундаменту бувають і як побудувати один з них. Також буде представлена схема відкатних воріт.
Про фундаменті

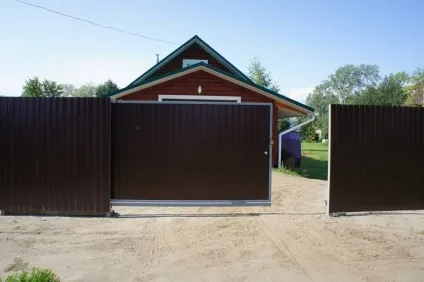

Напевно, кожному власнику приватного будинку доводилося мати справу з установкою воріт, які будуть захищати володіння від зайвих очей і небажаних проникнень на територію. Останнім часом перевагу віддають так званим відкатним воріт, і це не дивно. Автоматичні ворота, які рухаються уздовж огорожі, значно економлять час при їх відкритті та закритті, разом з тим дуже зручні в експлуатації. Закупивши все необхідне, їх намагаються зробити самостійно, і виникає питання, який стосується правильної заливки фундаменту під ворота.
Насправді під підвісні відкатні ворота окремого фундаменту не потрібно. Але для установки звичайних доведеться попітніти. Від того наскільки правильно підібрані розміри і глибини ям, наскільки правильно технологічно виконана заливка фундаменту, залежить його довговічність і міцність.
Виділяють наступні види фундаменту:
- Монолітний. На стороні відкату воріт викопують яму, оптимальна ширина якої дорівнює половині довжини отвору або довжині секції воріт. Висота її дорівнює глибині промерзання грунту.
- Монолітний фундамент. 2 монолітних стовпа заглиблених у ґрунт. Вони з'єднуються за допомогою швелера, на який встановлюють роликові опори. Такий фундамент для воріт економічний за витратами, то важкий в розрахунках.
- На гвинтових палях. Найновіша технологія, яка полягає в установці спеціальних металевих гвинтових паль, без робіт по розкопці ям і їх заливці.
Фундамент для воріт необхідний для установки і фіксації на ньому всіх необхідних елементів, з яких складаються автоматичні механізми воріт. Будувати його потрібно всередині двору на стороні, в яку будуть відкочуватися ворота.
Зведення і етапи
Після визначення місця його розташування і необхідних розмірів, потрібно закупити необхідні матеріали. Довжина ями повинна бути не менше половини довжини отвору для проїзду, а викопувати її варто на глибину промерзання грунту (близько 1,8 метра).
Матеріали для будівництва:
- арматура, з якої буде зроблений каркас;
- бетонна суміш для основи;
- опорний швелер для закріплення на ньому елементів конструкції.
Інструменти необхідні для роботи:
- лопата, лом, ножівка;
- апарат зварювальний, молоток, рулетка;
- будівельний куточок і рівень.

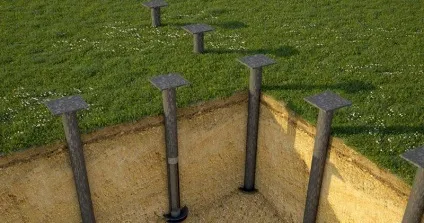

Заливка фундаменту передує процесу установки воріт. Починається робота зі зведення ями. Найкраще намалювати схему розташування елементів, по ній визначити підходяще розташування ями, і порахувати розміри. Орієнтовна схема фундаменту для воріт представлена на фото №1, на ній зображений схематичний малюнок ями з розмірами всіх вузлів і розташуванням елементів фундаменту. Далі йде підготовка до її створення і розмітка. Для розмітки потрібно від початку отвору відкласти відстань, рівну довжині майбутньої ями. Потім від огорожі відступити близько 50 см, щоб отримати периметр. У разі коли вся конструкція не може бути розміщена на забірних стовпах, то зі зворотного боку отвору робиться яма під відповідний стовп, який встановлюється на рівні з збірними.
Як правильно встановити відкатні двері

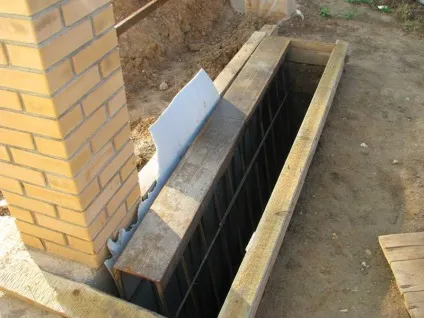

Після проведення всіх необхідних розрахунків необхідно викопати яму. З арматури необхідно зробити каркас. Він повинен бути надійно закріплений і не рухатися при заливці, розташовуватися строго горизонтально. Вершина каркаса повинна бути поглиблена на 10 см щодо землі.
Після його установки яму заливають бетоном на 2/3 її глибини і дають бетону висохнути. На виступаючі частини каркаса встановлюють швелери, вирівнюють за рівнем і надійно приварюють. Потім все знову заливається бетоном, який повинен добре висохнути (влітку це займе близько 5 днів, а взимку не менше 12). Швелери повинні розташовуватися на 5 см нижче проїжджої частини, і бути ідеально рівними.
Поверх укладається основний швелер, розташовується по лінії відкриття воріт і приварюється до основи. Далі слід установка швелера під привід. З боку відкривання на верхню частину стовпа встановлюється металева заставна.
Закладений елемент і конструкція воріт
Закладений елемент роблять з швелера (двадцятки) довжиною рівній довжині ями, і відрізків арматури d12. Арматура відрізками по 100 см приварюється до швелеру, і з цієї ж арматури робляться поперечні зв'язку, які також приварюються. Зроблену конструкцію слід опустити в яму, арматурою вниз і зафіксувати так, щоб швелер щільно прилягав до стовпа паркану, і розташовувався в паралельній площині відносно воріт. Від висоти закладки елемента залежить просвіт між поверхнею дороги і воротами. Його можна підняти, скориставшись регулювальними майданчиками, але упустити вже не вийде. Після установки і регулювання яму остаточно заливають бетоном врівень з поверхнею, при цьому не можна, щоб бетон повністю перекривав закладений елемент, так як це може перешкодити встановленню воріт.

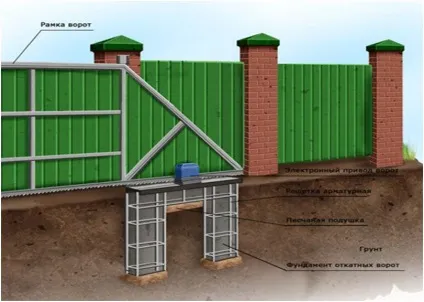

Після висихання бетону слід установка блоків управління, приводу, рами воріт. Ворота можуть бути саморобні, і для їх спорудження знадобляться труби для створення рами (60х40, 20х20), і всі необхідні для конструкції складові (напрямні ЕКО, опора на роликах, кінцевий ролик, уловлювач, верхній і нижній кінцевик, квадратний кронштейн). Для їх складання можна використовувати креслення, як на фото №2 (це тільки один з усіляких видів конструкції рами, в реальності можна, а іноді потрібно самому розробляти ескізи, спираючись на власні переваги, розміри отвору і навіть фантазію). Обшивку воріт зазвичай роблять з металопрофілю, підібраного за кольором до решти огорожі. Проекти для них можна створити самостійно або скористатися вже готовими.
