Фундамент на болотистому ґрунті види і схема монтажу плитного і пальового фундаменту

Будинок можна побудувати в будь-якій місцевості. Добре, якщо там є стійкий грунт і монтаж фундаменту може виконуватися за звичайними стандартним нормам і вимогам. Інша справа - це нестійкі, болотисті грунту. Тут потрібні додаткові витрати не тільки на обладнання, але і на правильну проектування з урахуванням специфіки місця будівництва. Болотиста місцевість не дуже вдалий підставу для будівництва. Але і тут, при дотриманні всіх норм і вимог, можна вивести якісний міцний фундамент, який буде служити надійною основою для будинку довгі роки. Основна вимога - це правильна технологія будівництва фундаментів на нестійкою, вологому грунті. У статті докладно викладено, яке підстава вибрати під фундамент на болотистому ґрунті, плануючи будівництво в такому проблематичному місці.

Типи фундаментів і їх плюси і мінуси

Болотистий грунт - непросте підставу для фундаменту. У цьому випадку може бути застосовано два види фундаментів: фундамент і плитний. Фундамент палі зміцнюють металевими або бетонними палями, плитний виконується у вигляді монолітної залізобетонної плити, яка заливається на піщано-гранітну подушку.

Плитний фундамент призначений для забезпечення рівномірного навантаження будівлі на всю основу плити. Така підстава витримує посилене навантаження і застосовується не тільки в індивідуальному, а й в промисловому будівництві.

Плитна технологія може бути застосована на сильно заболочених грунтах, нерівномірно стисливих грунтах, при високому підході грунтових вод. Однак, недолік такого фундаменту в недоцільності установки його в місцях схилів. При наявності навіть невеликого ухилу плита може «сповзти». До особливих переваг плитного фундаменту відноситься його висока несуча здатність. Недолік тут тільки в підвищеній витраті матеріалів, що для індивідуального будівництва є дуже болючим фактом.

Для заливки такої основи фундаменту потрібно в рази більшу кількість арматури і бетону, ніж при монтажі фундаменту на твердих грунтах, що, природно, спричинить за собою збільшення всієї кінцевої вартості споруди.

Установка на болотистій місцевості пальового фундаменту більш розумна і має свій плюс в сторону нерівній місцевості. Палі можна ставити в будь-якому важкодоступному місці, на схилах, на будь-який технічно складної грунті. У числі переваг фундаменту на палях не тільки його монтаж на важкодоступних ділянках зі складним рельєфом і нестійким грунтом, плюсом є швидкість монтажу паль і прийнятна ціна.

Думка про те, що фундамент палі більше підходить для малих, полегшених конструкцій невірна. При збільшенні числа опор досягається максимально висока несуча здатність підстави, нічим не поступається параметрам плитний основи. Однак, при цьому збільшаться витрати на такий фундамент і його собівартість зрівняється з плитних. При будівництві посилених, важких конструкцій завжди слід брати до уваги цей факт, якщо йдеться про економічність пальового підстави фундаменту.

Підготовчий етап

На першому етапі будівництва проводять полномерное дослідження грунту. Для цього може застосовуватися ручної зонд, з його допомогою проводять забір зразків грунту. Такий метод використовується при будівництві легких дерев'яних будівель і споруд.

Зонд опускають в свердловину 5 м глибиною. При капітальному будівництві кам'яних або цегляних будинків потрібна серйозна геологічна розвідка. При цьому глибина вимірів 8-10 м. Свердловини для замірів розташовують по кутах майбутньої будови. Таких промірів (свердловин) повинно бути не менше чотирьох. Визначають показники складу грунту і глибини залягання його пластів; рівень, кількість і склад грунтових вод. Необхідний ще один показник - це точка промерзання грунту.

Верхні шари болотистого ґрунту, в основному, торф'яні. Слідом можуть розташовуватися глина і піщаник. Торф пористий, абсолютно нещільний матеріал з низьким опором стисненню і підвищеної нестійкістю. При невеликій товщині шару, торф прибирають і ставлять підставу фундаменту на нижніх твердих породах. Це мелкозаглубленних підставу. Його особливість в розташуванні плити під фундамент вище точки промерзання грунту. Така підстава підходить для легких будівель.

Мелкозаглубленний фундамент влаштовується так, щоб він міг трохи підніматися і опускатися при процесах пучения, що відбуваються в грунті. Завдяки цьому він не тріскається і зберігає свою форму. Це підстава не застосовується для цегельних і кам'яних будинків. Якщо шар торфу на ділянці під будівництво досить глибокий (понад 5 метрів) необхідно застосовувати зміцнення фундаменту палями.

Не тільки торф'яної шар є проблемою при будівництві фундаменту на болотистому ґрунті. Друга проблема - це близькі грунтові води. Для боротьби з цією проблемою є два способи:

знизити рівень води;
підняти ділянку.

Значно знизити рівень грунтових вод допомагає пристрій дренажної системи. Для відводу води з будівельного ділянки риють траншеї на глибину близько двох метрів, всю дренажну систему виводять до дренажним криниць. Засипають в траншею шар щебеню, укладають на нього дренажні труби. Зливає воду з колодязів відкачують зануреними насосами.

Щоб підняти ділянку необхідно зробити насип з каменю і піску. Для цього видаляють верхній, слабкий шар грунту і засипають площадку шаром каменю і піску. Таку насип ретельно ущільнюють і утрамбовують катками.

Технологія монтажу плитного фундаменту

Плитний фундамент повинен бути виконаний у відповідності з усіма нормами за наступною основною схемою:

Видалення грунтового шару. Глибина 1 м.
Виконання насипу (подушки) з суміші гравію, каменю і піску. Утрамбовка насипу і робиться бетонна підготовка.
Покриття гідроізоляцією і теплоізоляцією.
Виготовлення каркаса з арматури. Обв'язування каркаса дерев'яними вимощеннями.
Заливка бетону по каркасу і його подальша утрамбовка промисловим вібратором.
Вирівнювання поверхні правилом.

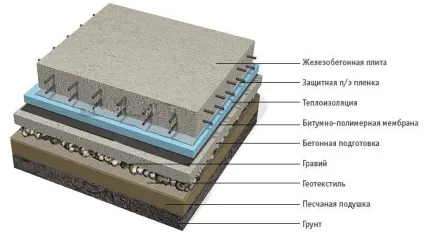

Схема монтажу плитного фундаменту

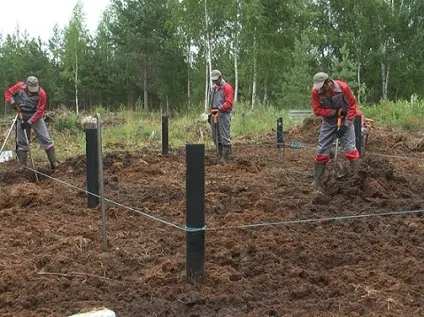

Монтаж фундаменту палі

Тут головне - це палі. Вони можуть бути тільки залізобетонними і комбінованими. Є три різновиди паль:

гвинтові металеві;
забивні залізобетонні;
буронабивні.

Буронабивні палі з опалубкою з азбестоцементу монтуються тільки при виконанні дренування опорного шару ґрунту. Вони мають досить хорошою несучою здатністю. Гвинтові металеві палі за своїми несучим характеристиками дещо поступаються буронабивних, але у них високі монтажні якості: швидкість і легкість установки, зручність транспортування.

Схема фундаменту з буронабивних паль

Відмінною особливістю гвинтових опор є можливість нарощування їх до необхідної довжини. Забивні палі встановлюються за допомогою палебийного обладнання. При цьому не завжди є можливість використання важкої техніки в індивідуальному будівництві.

Головними критеріями при розрахунку числа опорних паль, є тип і величина навантаження. Незалежно від різновиду, палі можуть бути встановлені в наступному порядку:

Рядами під стінами.
Поодиноко під опорою.
Кущами під колонами.
Полями при сильних вертикальних навантаженнях.

Всі розрахунки довжини і об'єму паль виконують за даними геологічної розвідки відповідно до будівельних стандартів і нормативів. Нижні кінці паль повинні упиратися в щільний грунт. Слід зазначити, що на кожному з розглянутих підстав, може бути встановлений будь-який житловий будинок в болотистій місцевості. Будь-яка з будівельних технологій придатна для зведення будинку, обмеження можуть бути пов'язані лише умовами експлуатації будівлі, що зводиться.

На закінчення необхідно відзначити, що не всі будівельні матеріали застосовні для будівель у вологому місцевості. Наприклад, при підвищеній вологості не рекомендується застосовувати пінобетон, керамзитобетон, газобетон через сильну гігроскопічності матеріалу. Брус також є не найкращим матеріалом. На болотистих майданчиках найкраще зводити цегляні, кам'яні або каркасні будинки. Але найголовніше, це правильно і абсолютно точно закласти фундамент. Більшою мірою, саме завдяки цьому, побудований за всіма правилами будинок прослужить довго і надійно.
