Фундамент для воріт технологічні етапи

• Підготовчі роботи
• Виконання фундаментних робіт для відкатних воріт
• Необхідні інструменти та матеріали для фундаменту воріт
• Технологічні етапи фундаментних робіт для відкатних воріт

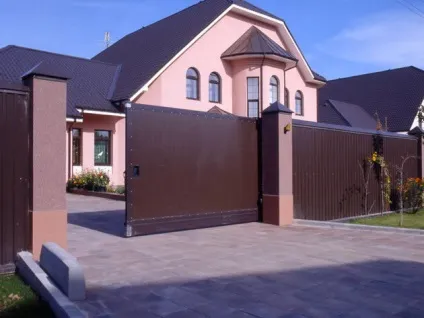

Напевно, кожен господар приватного будинку замислюється про побудову таких воріт, які виконають максимальний захист власних володінь. Різноманітність видів воріт велике, але найбільшою популярністю користуються відкатні ворота. Вони дуже зручні в застосуванні. Принцип роботи воріт такий: на споруджений фундамент встановлюється пара роликових опор, а нижній край - це балка, яка виконує функцію напрямної. Кожна опора бере на себе навантаження, яку дають ворота. Опори дають можливість переміщатися стулок. Фіксація опор проходить за допомогою закладних болтів. Консольна частина монтується на несучі роликові опори, які в свою чергу знаходяться в несучій балці. Конструкція таких воріт зручна для користування в будь-який час року.

Зведення відкатних або зсувних воріт необхідно робити на певний фундамент. Зробити фундамент для відкатних воріт можна своїми руками.

Відкривати і закривати їх можна як автоматикою, так і ручним способом. Але найголовніше для такого виду - це міцність установки. Неправильно встановлені каркас і підстава дадуть повний збій в системі автоматики. Тому побудова і зведення відкатних або зсувних воріт необхідно робити на певний фундамент. Зробити фундамент для відкатних воріт своїми руками не складно, головне дотримуватися основних правил і технологію.

Фундаментом для воріт відкатного типу називають дуже міцну і рівну конструкцію. Показники міцності, а також рівності конструкції в подальшому визначають правильну і точну експлуатацію. Слід звернути особливу увагу на точність розрахунків споруди підстави. До цих питань краще підійти відразу з повною серйозністю. Це основа правильної і тривалої експлуатації воріт. Креслення воріт можна знайти в інтернеті на будівельних сайтах, якщо монтаж проходить своїми руками.

Підготовчі роботи

Так як фундамент для воріт відкатного типу виконується не стандартний, перше, що потрібно зробити, - це вибрати місця для траншеї фундаменту і розрахувати її розміри.

Підготовка до встановлення воріт.

Фундаментом для воріт повинна стати рівна конструкція, на яку в подальшому будуть встановлюватися безпосередньо ворота. Фундаменту для відкатних воріт потрібні вибір місця і точні розрахунки. Після цього етапу обчислювальних робіт риється траншея, яка повинна бути на 30 см більше, ніж точка промерзання ґрунту. Надалі потрібно установка і виготовлення закладений.

Заставна - це конструкція, яка складається з швелерів. Вони виконані з металу і мають П-подібну форму. Після установки заставної конструкції слід встановити арматурні прути для надійності й міцності. Установка заставної повинна бути виконана так, щоб прилягання бічній полиці швелера було максимальним до стовпа. У цьому випадку верхня частина буде розташовуватися горизонтально по відношенню до лінії прорізу.

Після проведення всіх розрахунків, а також правильно поставленої заставної необхідно приступати до робіт з бетонним розчином. Потім підуть роботи установки воріт, схема воріт обов'язкове.

Повернутися до списку

Виконання фундаментних робіт для відкатних воріт

Схема облаштування фундаменту воріт.

Необхідний креслення всіх зведених конструкцій. Це допоможе не помилитися в розрахунках і зрозуміти, як правильно зробити фундамент воріт і подальше їх зведення. Пряма функція фундаменту - це закріплення консольних блоків, які є конструктивними елементами. Вони і утримують всю конструкцію. Установка армованого блоку відбувається в грунт. Форма армованого блоку - прямокутна.

Установка фундаменту починається з внутрішніх сторін огорож. Коли проектується установка, необхідно звернути особливу увагу на розрахунок розмірів для воріт, схема таких розрахунків потрібна для правильної установки воріт. Їх установка безпосередньо залежить від фундаменту. Розмір довжини фундаменту повинен бути не менше, ніж ширина воротного отвору. Отвір - 70 см.

При визначенні розміру ширини враховується показник рівня промерзання землі. Дотримання точних розмірів виключить перекіс підстави, від якого залежить експлуатація і правильність роботи конструкції. Якщо установка фундаменту буде правильною, система буде служити дуже довго.

Повернутися до списку

Необхідні інструменти та матеріали для фундаменту воріт

Для того щоб зробити фундамент, потрібно стандартний набір інструментів і матеріалів.

Схема бетонування воріт.

1. Лопати і ломи для викопування і споруди траншеї.
2. Обов'язково - вимірювальна рулетка і рівень.
3. Арматурні прути, які збираються в каркас за допомогою дроту. Можна використовувати зварювання для арматурного каркаса. Тоді конструкція буде ще міцніше. У цьому випадку знадобиться зварювальний апарат.
4. Наявність опорного швелера необхідно для закріплення консольних блоків і електричного приводу.
5. Дерев'яні дошки для опалубки.
6. Наявність молотка, ножівки, куточка. За допомогою цих інструментів буде споруджуватися опалубка.
7. Наявність бетономішалки скоротить час виконуваних робіт.

Повернутися до списку

Технологічні етапи фундаментних робіт для відкатних воріт

Коли будуть виконані всі розрахункові роботи, можна приступати до безпосереднього спорудження фундаменту.

Схема монтажу воріт.

Перше, що потрібно зробити, - це викопати траншею, яка відповідає вирахуваним розмірами. Потім споруджується основа з арматурних прутів. Прути або зв'язуються між собою дротом, або із застосуванням зварювального апарату зварюються між собою. Головна умова цієї основи в тому, що вона повинна бути дуже добре зафіксована.

Розташовується арматурний каркас горизонтально. Верхня, виступаюча частина арматури повинна бути заглиблена на 11-12 см нижче, ніж поверхня ґрунту. Передня частина зміщується по відношенню до краю отвору. Приготування бетонного розчину не викличе труднощів. Співвідношення складових розчину: 2 відра цементу на 6 відер піску. Розчин не повинен бути густим.

Для міцності конструкції можна використовувати додавання в бетонний розчин щебеню. Якщо використовується щебінь, на вищеописані співвідношення піску та цементу додається два відра щебеню. Заливається дуже акуратно, слід звернути увагу на те, щоб арматурний каркас не зміщувати. Від цього залежить подальша робота конструкції. Заливати потрібно не весь розчин відразу. Заповнюється яма на 1 \ 3.

Справа в тому, що такий спосіб заливки забезпечить повну фіксацію арматурного каркаса. Надалі встановлюються поперечні швелери. Три швелера потрібно встановити в арматурний каркас.

Обов'язково потрібно виконати вирівнювання швелерів по горизонтальних і вертикальних площинах. Швелери потрібно приварити до арматурного каркаса і залити бетонним розчином. Для того щоб розчин застиг, знадобиться від 6 до 13 днів, в залежності від погодних умов і пори року.

Підсумком всіх виконаних робіт стане фундамент, який має три поперечних швелера. Проїжджа частина, вірніше її рівень, повинен вийти вище на 7 см, ніж розташування швелерів. Необхідно пам'ятати також про те, що при процесах встановлення фундаменту потрібно враховувати, що для автоматики необхідно провести електропроводку. Надалі до фундаменту для воріт будуть кріпитися всі інші частини.
