Фундамент для відкатних воріт своїми руками технологія виготовлення

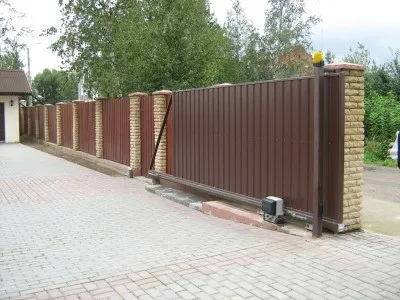

Напевно кожен власник свого будинку замислювався про воротах, які можуть захищати їх володіння. Існує багато різновидів воріт, але найпопулярнішим є пристрій відкатних. Тому не дивно, що всіх цікавить питання, як зробити фундамент для відкатних воріт своїми руками.

Основа конструкції воріт це консольні блоки - візки з роликами за якими ходить безпосередньо полотно воріт. Блоки мають армований фундамент на глибину промерзання грунту.

Фундамент потрібен спеціальний, тому в першу чергу необхідно розрахувати і розмітити котлован, потім вирити грунт приблизно на 25 см більше, ніж межа промерзання. Після цього слід виготовити і встановити заставну, яка є конструкцією, що включає в себе швелери, що представляють собою металеві вироби П-подібної форми, і арматуру. При цьому заставна встановлюється таким чином, щоб бічна полку швелера добре прилягала до стовпа, а верхня поверхня виходила горизонтально до лінії прорізу. Після того як будуть проведені всі розрахунки і правильно вставлена заставна, можна приступати до заливання бетону та встановлення воріт своїми руками.

Як зробити фундамент своїми руками?

Схема пристрою воріт. Для зменшення хитань стулки у відкритому стані використовується плата від бічних хитань, виконана у вигляді скоби з непачкающіміся гумовими роликами

Отже, фундамент призначений для закріплення конструктивних елементів воріт - консольних блоків, які служать для утримання воріт. Разом з цим це армований блок з бетону, що знаходиться в грунті і має прямокутну форму. Встановлювати фундамент своїми руками слід з внутрішньої сторони огорожі і збоку від проїзної лінії. У тому випадку якщо ворота будуть відкриватися вправо, то і фундамент буде розташовуватися з правого боку від лінії проїзду.

При проектуванні фундаменту слід дотримуватися певних розміри. Так, довжина фундаменту повинна бути не менше, ніж половина ширини прорізу для воріт. Ширина близько 60 см, а глибина не менше, ніж глибина промерзання грунту. Дані розміри дозволяють виключити ймовірність перекосу фундаменту і не порушити експлуатацію воріт. Дотримуючись цих розміри, ваш фундамент, зроблений своїми руками, а також самі ворота прослужать не один рік.

Матеріали і необхідний інструмент для фундаменту:

Схема бетонування підстави воріт. Швелер 200 мм укладається впритул до стовпа. Швелер 160 мм укладається з відступом 50 мм від стовпа. Заставні в стовпах монтуються "урівень".

Бетонна суміш. Від її якості буде залежати якість виготовлення і термін експлуатації.
Арматурний каркас. Дана конструкція є просторовою і виконана з металевої арматури.
Опорний швелер - необхідний для того, щоб закріпити консольні блоки і електричний привід воріт.
Тес для виготовлення опалубки.

Арсенал інструменту для виконання робіт:

набір теслі: ножівка, молоток, куточок для виготовлення опалубки під фундамент;
лопата штикова і совкова, лом для пристрою ями;
зварювальний апарат для зварювання арматурної решітки;
бетономішалка ручна або електрична;
будівельний рівень, вимірювальна рулетка.

Технологія виготовлення фундаменту

Схема фундаменту для відкатних воріт. Верхня площина швелера - це умовний «нуль» конструкції воріт. Від положення цієї площини (вище або нижче дороги) залежить дорожній просвіт.

Після того як будуть виконані розрахунки розмірів фундаменту, необхідно викопати яму своїми руками, яка буде відповідати їм. Потім опустити в неї арматурний каркас. При цьому ширина передньої частини каркаса повинна трохи зміщуватися від краю отвору. А висота верхньої виступаючої частини повинна заглибитися на 10 см нижче поверхні землі. Сам же каркас повинен розташовуватися строго в горизонтальній площині і бути надійно зафіксованим. При заливці не повинно статися його зміщення. Коли каркас буде зафіксований, яму слід залити бетоном приблизно на 2/3 висоти і почекати, поки він відстоїться, щоб стати міцним.

Тепер можна приступати до установки трьох поперечних швелерів між частинами арматурного каркаса, які виступають.

Важливо знати, що, виготовляючи фундамент своїми руками, потрібно вирівняти швелери по горизонтальній і вертикальній площині.

Потім вони приварюються до арматури, і все заливається залишилися бетоном і залишається для витримки. У літню пору буде достатньо 5-ти днів, а в зимовий - потрібно не менше 12-ти. В результаті виконаних маніпуляцій повинен вийти фундамент з трьома поперечними швелерами, розташованими на 5-6 см нижче, ніж рівень проїжджої частини, і абсолютно рівний.

Каркас фундаменту для відкатних воріт виготовляється з швелера і арматури (куточка).

Далі фундамент для воріт своїми руками вимагає приварювання основного швелера і швелера приводу. Для цього потрібно на підставу з встановлених швелерів укласти основний швелер та розташувати його на лінії, по якій буде відбуватися відкриття воріт. Важливо врахувати товщину воріт для того, щоб не розташувати швелер надто близько до паркану, інакше ворота не зможуть рухатися і будуть чіплятися за стовпи. Виставили - можна приварювати до основи. Далі будемо варити швелер, призначену під продовження приводу.

Для цього у верхній частині стовпа потрібно встановити металеву заставну. Важливо врахувати, що робити це потрібно з того боку, з якою розташований фундамент для відкатних воріт, зроблений своїми руками. Якщо ви забудете про цю заставну, то верхня частина стовпа зруйнується або при монтажі скоби, або під час експлуатації. Рекомендується зв'язати і зварити заставну з арматурою колони або з внутрішнім наповненням стовпа для того, щоб фундамент для воріт був міцнішим. Те, що залишилося відкритим від фундаменту, можна перекрити керамічної або тротуарною плиткою. Завдяки цьому фундамент, зроблений своїми руками, прослужить набагато довше.

Розмітка ями під фундамент

У грунті, поруч з парканом викопується траншея П подібної форми для установки каркаса глибиною не менше 1600 мм, шириною не менше 400 мм.

Важливо правильно розмітити яму, тому це винесено окремим пунктом, щоб все було зрозуміло. Для початку слід осторонь від воріт, вздовж паркану, починаючи від краю отвору, відкласти відстань, яке буде дорівнює відстані половини ширини проїзду.

Потім від площини паркану потрібно відступити приблизно 40-50 см в сторону території. Зробивши це по всій довжині відрізка, ви отримаєте периметр ями, який необхідний для того, щоб зробити бетонну основу своїми руками.

У тому випадку якщо парканні стовпи не можуть використовуватися в якості опори для відкатних воріт, то рекомендується зробити яму з протилежного боку отвору під відповідний стовп. Ця яма повинна розташовуватися так, щоб стовп, встановлений в ній, примикав зсередини до лінії прорізу і не звужує отвір.

Технологія виготовлення закладного елемента

Для того щоб виготовити закладений елемент своїми руками, буде потрібно швелер 20, довжина якого буде дорівнює довжині ями, призначеної під бетонну основу. Також для виготовлення закладений для зсувних воріт потрібно арматура d12. Спочатку слід приварити до швелеру відрізки арматури завдовжки по 100 см, а потім приварити з тієї ж арматури поперечні зв'язку.

Отриману заставну конструкцію слід опустити в яму арматурою вниз і зафіксувати таким чином, щоб збоку швелер щільно прилягав до забірному стовпа. При цьому тіло швелера потрібно розташувати так, щоб воно було строго горизонтально і паралельно лінії воріт.

Пучок проводів повинен виходити в місці установки електроприводу, це приблизно посередині фундаменту (А). Точка виходу пучка відстоїть від зовнішнього краю швелера на 5-7 см (Б). Роликові опори дозволяють регулювати дорожній просвіт від 90 мм до 150 мм (B).

Від того, на якій висоті ви закладіть даний елемент, буде залежати зазор, який залишиться від хвіртки або воріт до полотна дороги. Цей зазор можна буде збільшити за рахунок регулювальних майданчиків, а ось зменшити вже не вдасться.

Після того як буде встановлено закладений елемент, яму слід залити бетоном. При цьому слід пам'ятати про те, що бетон не повинен повністю перекривати закладений елемент, так як це завадить подальшій установці воріт. Хочеться відзначити, що дана помилка найпоширеніша серед тих, хто робить фундамент під відкатні ворота своїми руками.

Після того як бетон буде залитий, потрібно дочекатися його висихання, тобто 2-5 діб, в зимовий час трохи більше, а якщо слідувати СНіПам, то і зовсім не менше 28 діб.

Все, на цьому пристрій фундаменту для відкатних воріт своїми руками можна вважати закінченим.
