Фреза по дереву своїми руками технологія виготовлення саморобних фрез

Питання про те, як може бути виготовлена ​​фреза по дереву своїми руками, хвилює не тільки домашніх майстрів, які самостійно займаються теслярськими роботами і моделюванням, а й професійних обробників. І головне тут не тільки в бажанні заощадити, а в тому, що серійні інструменти для обробки дерева, які сьогодні нескладно придбати в спеціалізованих магазинах або на будівельних ринках, часто не мають необхідну конфігурацію робочої частини. Саме тому фахівцям і домашнім майстрам, які застосовують такий інструмент, доводитися допрацьовувати його серійні моделі або виготовляти його з нуля, використовуючи для цього сталеві заготовки циліндричної форми.

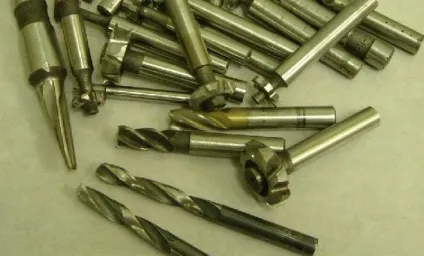

Саморобні фрези по дереву

Технологія виготовлення та рекомендації

Саморобна фреза має обмеження за матеріалами, які можуть бути оброблені з її допомогою. Виготовлення фрез для власних потреб, як правило, пов'язане з роботою зі сталлю м'яких сортів. Саме тому такий саморобний інструмент здатний досить ефективно різати дерево, але при обробці більш твердих матеріалів швидко затупляется.

Для того щоб виготовити свій фрезерний інструмент, майстри використовують обрізки сталевих прутків або арматури. Якщо в якості заготовки застосовуватися арматура, то її ребристу поверхню вирівнюють за допомогою токарного верстата.

Схема саморобної фрези

Технологія виготовлення саморобної фрези по дереву з такою заготовки полягає в наступному:

• На тій частині циліндричної заготовки, де буде формуватися ріже частина саморобного інструменту, зрізається половина діаметра.
• Між частинами заготовки з різними діаметрами формується плавний перехід.
• З обробленої ділянки заготовки знімається ще чверть діаметра, з необробленої частиною прутка таку ділянку заготівлі також з'єднують плавним переходом.
• Обробленої частини заготовки надається прямокутна форма, для чого зрізається її нижня частина. Товщина тієї частини заготовки, на якій буде сформована робоча частина інструмента для обробки дерева, повинна становити 2-5 мм.

Для підрізування стержня можна пристосувати болгарку і дриль, а формування робочої частини виконати на заточний верстаті

Саморобна фреза може бути використана для обробки дерева, при цьому її внутрішній кут повинен збігатися з центром обертання.

Щоб фреза по дереву, виготовлена ​​своїми руками, могла бути використана для виконання ефективної обробки, при її виготовленні треба дотримуватися наступних рекомендацій.

• Ріжучу кромку потрібно заточувати під кутом 7-10 °. Якщо зробити її більш гострою, то вона буде слабо тримати заточку і володіти низькими ріжучими властивостями.
• Для додання ріжучої частини інструменту необхідної конфігурації використовуються надфілі з алмазним напиленням або кутові шліфувальні машинки з дисками, спеціально призначеними для виконання робіт по металу.
• Якщо саморобна фреза по дереву повинна відрізнятися складною конфігурацією, то допускається виконувати її загин або розплющення.

Доведення ріжучої кромки проводиться алмазним диском, потім поверхню доводиться шліфбумагой

При невеликій товщині ріжучої частини фрезерний інструмент, зроблений своїми руками, має досить невисокий робочий ресурс. Щоб трохи збільшити термін експлуатації такої фрези по дереву, кут на нижній частині інструменту, розташований навпроти його ріжучої кромки, можна трохи закруглити.

Саморобна фреза не може відразу впоратися з великим обсягом деревини, що знімається з поверхні виробу, тому обробку виконують за декілька заходів.

Фрези конусної конфігурації

Фрези по дереву, робоча частина яких має конусну конфігурацію, використовуються для обробки поверхонь складного рельєфу. Зокрема, за допомогою таких фрез виконується фінішна обробка пазів в елементах меблевих конструкцій. Для виготовлення подібних фрез по дереву в виробничих умовах застосовуються заготовки складної форми, які проблематично обробляти в домашніх умовах. Така фреза своїми руками може бути виготовлена ​​з свердла, робочої частини якого надається необхідна конфігурація.

За рахунок того, що саморобна фреза по дереву використовується для обробки досить м'якого матеріалу за декілька заходів, додатково зміцнювати структуру матеріалу, з якого виготовлений такий інструмент, немає необхідності.

Варіанти виготовлення конусних фрез

Типи саморобних фрез для обробки деревини

Конусні фрези, обробка за допомогою яких здійснюється на середніх і високих оборотах, використовуються для того, щоб знімати зайвий шар дерева з торцевих елементів заготовки. Оптимальним варіантом самостійного виготовлення інструменту даного типу є фреза з сверла.Такая фреза з свердла виготовляється в домашніх умовах наступним чином: інструмент обрізається ближче до його хвостовику (від половини до чверті його довжини), потім кожна ріжучакромка обрізаного свердла сточується на величину 1/2 - 1/3 його діаметра. Якщо ріжучі кромки сточити на велику величину, то не тільки оголиться його тіло, але він також втратить свої ріжучі властивості. Відновити своїми руками ріжучі кромки саморобних фрез по дереву, які мають спиралевидную форму, складно.

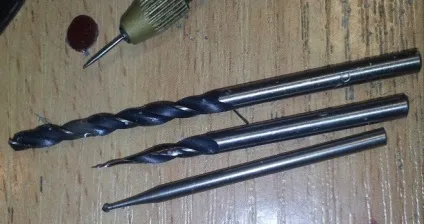

З свердла можна робити фрези з різними робочими головками

Фреза по дереву торцевого типу може бути виготовлена ​​і з тонкостінної трубки. Як зробити фрезу з такою заготовки? Слід дотримуватися наступних рекомендацій.

1. Як заготовки береться відрізок труби, довжина якого становить 15-20 см.
2. З боку майбутньої ріжучої кромки (на відстані 2-3 см від неї) з двох сторін труби виконуються проточки овальної форми.
3. Майбутній ріжучої частини фрези по дереву надається конусна форма, її сточують під кутом 2-3 °.
4. Затиснувши заготовку в лещатах, на її торцевої частини виконують хрестоподібний надріз, для чого використовується кутова шліфувальна машина.
5. З боку ріжучої частини на заготівлі прорізаються пази - аж до овальних отворів.

Саморобні трубчасті фрези

Використовуючи саморобну торцеву фрезу, виготовлену з тонкостінної трубки, можна створювати у виробах з дерева глухі або наскрізні отвори. При цьому внутрішню поверхню глухих отворів необхідно допрацьовувати за допомогою стамески.

Багатьох домашніх майстрів цікавить питання про те, як зробити конусну фрезу великого діаметра своїми руками. Слід мати на увазі, що виготовити такий інструмент для обробки дерева непросто, для цього треба використовувати спеціальні заготовки і складне металорізальне обладнання.
