Решетування під металочерепицю правила розрахунку і встановлення основних елементів конструкції покрівлі

Сьогодні на ринку будівельної продукції існує безліч видів різних покрівельних матеріалів. Найбільш популярною, завдяки низькій вартості, що поєднується з надійністю і практичністю, є металочерепиця. Вона використовується як при ремонті застарілих дахів, так і при будівництві нових приватних будинків, а також будинків громадського призначення. Монтаж покрівлі з цього матеріалу виконується досить просто, якщо правильно виконана обрешітка під металочерепицю. Спробуємо донести інформацію про це і про інші нюанси, які необхідно враховувати під час роботи.

Перш ніж приступити до покрівельних робіт, необхідно всебічно вивчити основні правила для даного типу покрівлі: крок обрешітки під металочерепицю залежить від декількох факторів.

Дошки, заготовлюють для пристрою обрешітки, найчастіше сильно відрізняються один від одного по товщині. Наприклад, партія товщиною 30 мм насправді буде складатися з одиниць продукції, товщина якої - від 25 до 35 мм. Відхилення в 5 мм - цілком звичне явище, більш точні розміри тільки у струганной і каліброваного дощок, але пристрій обрешітки під металочерепицю з такого матеріалу невиправдано дорого. Тому, щоб уникнути зайвих проблем під час роботи, необхідно попередньо розсортувати матеріал. В іншому випадку різниця в товщині матеріалу стане причиною перепадів по рівню, що буде заважати при укладанні черепиці. Така товщина необхідна для того, щоб дошка змогла витримати вагу людини під час монтажу покрівлі та її обслуговування навіть з урахуванням допусків при розпилюванні. Фахівці не радять використовувати полуобрезную і необрізну дошку.

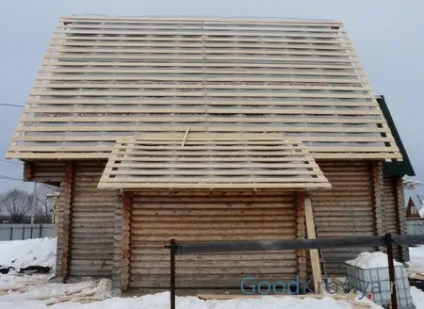

Перед укладанням металочерепиці необхідно виконати монтаж обрешітки

Для того щоб це зробити, необхідно дотримуватися таких правил.

1. Крок обрешітки залежить від виду металочерепиці (зокрема, від профілю).
2. Відстань між сусідніми елементами має бути зазначено в інструкції виробника покрівельного матеріалу: для його визначення виміру виробляють від нижнього краю першої дошки до верхнього краю другої.
3. Відстань між першими двома елементами вибирається меншим.
4. Крок обрешітки залежить також від ухилу ската даху і ширини виступу листової покрівлі за кордон першого бруска обрешітки.
5. Наявність або відсутність водостоку (конфігурація якого може бути різною) також може впливати на розрахунки.
6. Якщо водостік кріпиться до лобової дошки, то до виступу має додатися 30 мм, крім того, грає роль діаметр жолоба для водостоку: при його значенні, рівному 90 мм, розмір виступу буде відрізнятися від виступу при діаметрі в 120 мм.
7. Вимірювання ширини виступу покрівельного матеріалу виробляють або від лобової дошки, або (при її відсутності) - від кроквяної зрізу, при цьому крутизна нахилу ската покрівлі безпосередньо залежить від того, наскільки необхідно випустити лист металочерепиці, щоб отримати необхідний результат.
8. Помилка в розрахунках може стати причиною неправильного розташування обрешітки для металочерепиці: її положення не буде збігатися з точками кріплення саморізами.
9. Щоб правильно обчислити відстань між першими двома елементами, необхідно укласти правило або рівень довжиною 1300 - 1500 мм на крокви, після чого виміряти відстань між верхньою точкою першої хвилі і нижньою кромкою листа металочерепиці, а потім зробити позначку.
10. Далі потрібно висунути рівень на довжину листа покриття, кутник приставити до лобової дошки і відзначити точку необхідного виступу, після чого довести рівень до точки.
11. Слід провести лінію від краю лобової дошки у вертикальному напрямку до зазначеного рівня і залишити позначку. Відкласти певну відстань (від верхньої кромки другий і нижньої кромки першої дошки), враховуючи ухил ската і ширину виступу покрівельного листа.
12. Товщина нижньої планки повинна бути більшою за інших: це запобіжить провисання краю покрівельного матеріалу.
13. Інші елементи при монтажі обрешітки відміряють від верхньої кромки другої дошки, відзначаючи рівні відрізки, відповідні покрівельного профілю. Через два крокви на третьому необхідно робити позначки для можливості коригувати положення дошки, так як вона може бути кривої.
14. Після того як будуть закріплені перші три-чотири ряди, інші буде зручніше укласти на скат, після чого для продовження монтажу брати їх зі ската.
15. Дошки одного ряду повинні бути з'єднані щільно на крокві торцями. Укладання їх внахлест, як це робиться при влаштуванні шиферного даху, не припустима. Не можна також виконувати стикування всіх елементів на одному крокві, так як це призведе до втрати міцності конструкції. Необхідно розподілити стикування по всьому скату.

Розрахунок кроку обрешітки

Слід враховувати, що якщо конструкція даху передбачає наявність розжолобків, то розрахунок і монтаж обрешітки виконують зверху вниз, при цьому враховується довжина хвоста покрівлі. У деяких випадках через довгого хвоста потрібна установка додаткової дошки для того, щоб було можливо жорстко закріпити планку коника.

Для початку необхідно запастися необхідною кількістю бруса для крокв мінімальним розміром 50 × 150 мм, а також для обрешітки - 25 × 100 мм. Для монтажу контробрешетування необхідна дошка 25 × 50 мм. Відстань між кроквами - від 600 до 900 мм. Першу дошку розташовують точно по прямій лінії уздовж карниза, при цьому необхідно не допустити, щоб вона виступала за звис карниза.

Крок обрешітки вибирається так, щоб відстань від виходить за карниз дошки було меншим на 50 мм, ніж між іншими, тобто 300 або 400 мм. Крок між наступними елементами обрешітки повинен відповідати відстані між найближчими верхніми точками профілю - 350 або 450 мм.

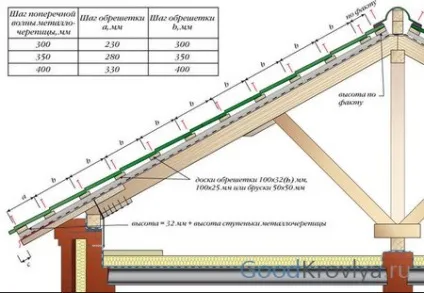

Крок між дошками обрешітки вибирається рівним 350 мм, за винятком відстані між двома першими елементами

Перевірити правильність вибору відстані між першими двома елементами можна на землі: для цього потрібно розташувати паралельно один одному два обрізка дошки на необхідній відстані (або наживити їх безпосередньо на обрешітку). Потім потрібно накласти на них фрагмент листа черепиці для визначення оптимальної довжини виступу покрівельного матеріалу з метою забезпечення стоку води. Занадто довгий виступ стане причиною переливу води за край жолоба, а короткий - до протікання води між лобовою дошкою і жолобом. Крім того, довгий виступ може стати причиною деформації листа під вагою снігу і бурульок.

Для виконання розмітки використовують рулетку, роботу починають від першої дошки, що виходить на карниз. Після цього кріплять торцеві і конькові планки. Вітрова розташовується вище обрешітки, висота її повинна бути в межах 35 - 55 мм, що відповідає висоті профілю покрівельного матеріалу. Щоб легше було зміцнити коник, в потрібному місці встановлюють додаткові дошки перетином 25 × 100 мм.

В області коника встановлюються додаткові дошки

Також додаткові елементи встановлюються в області виходу пічної труби, біля слухового мансардного вікна, а також біля стіни (при багаторівневої конструкції даху).

Перш ніж приступити до укладання листів металочерепиці, необхідно закріпити в певних місцях спеціальні кронштейни, до яких будуть прикручувати жолоби. Відстань між сусідніми кронштейнами - в межах 500-600 мм, при цьому по обох краях наявність кронштейнів обов'язково. При цьому їх кріплять таким чином, щоб ухил жолоба становив мінімум 3 градуси. Для перевірки кута використовують будівельний рівень і шнур. Також заздалегідь кріпиться карнизна планка (по покрівельного звису). Після того як будуть встановлені кронштейни, можна прибивати нижню дошку обрешітки. Карнизну планку кріплять до обрешітки таким чином, щоб її нижній край перекривав край жолоба: це забезпечить стік конденсату з планки безпосередньо в жолоб.

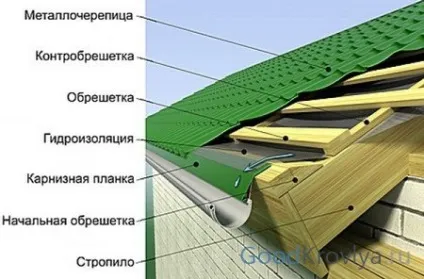

Карнизна планка повинна перекривати край жолоба для забезпечення стоку конденсату

Для того щоб мати більше відомостей про покрівельний матеріал, з яким планується працювати, слід ознайомитися з інформацією про різні його види: при монтажі обрешітки необхідно враховувати всі нюанси.

Крім традиційного покрівельного матеріалу, виготовленого з штампованого металевого листа із захисним композитним покриттям, існують і інші види металочерепиці. До них відносяться алюмінієва і мідна металочерепиця, вироблена за кордоном. Мідна не має захисних покриттів: це стійкий до зовнішніх впливів матеріал, який з часом змінює свій колір, покриваючись шаром купоросу. Вартість такої черепиці досить велика, тому вона менш популярна.

Існує також різновид із зовнішнім захисним покриттям з натуральної кам'яної крихти: за рахунок товщини і шорсткого покриття вона володіє кращими звукоізоляційні властивості.

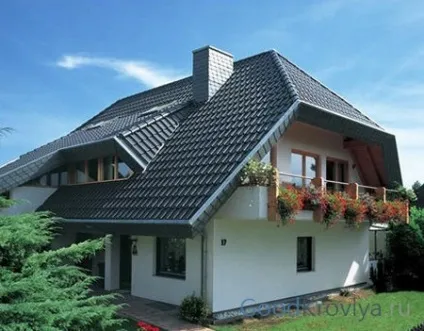

Добротна дах з мансардою з металочерепиці

Окремо варто розповісти про так званої самонесущей металочерепиці. Її особлива форма дозволяє укладати листи без попереднього монтажу обрешітки. У кожної панелі є ребра жорсткості, отримані способом пресування. Це дозволяє виготовляти листи шириною до 4 метрів: метал при цьому не згинається, панель залишається стабільною. Її легко монтувати: досить фіксувати на кроквах, відстань між якими має бути таким, щоб на них стикувалися листи. Допускається кріпити таке покриття також і до контробрешітці.

Різниться металочерепиця та за формою профілю. Найчастіше використовують з S-подібним профілем, який буває із симетричною і несиметричною хвилею. Існують також листи з «жолобчастим» профілем нагадують шоколадну плитку. Зустрічаються матеріали, що нагадують зовні покрівлю зі сланцю або гонту. Деякі моделі вдало імітують справжню керамічну черепицю: при цьому лист кріпиться до обрешітки так, що зовні дах виглядає як ніби прихованою товстої черепицею.

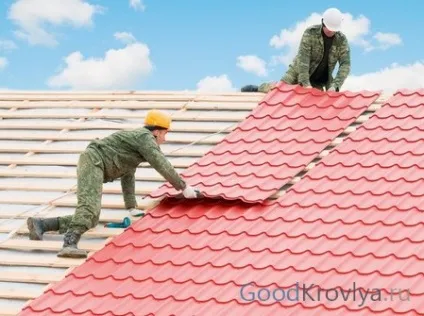

Укладання листів металочерепиці на обрешітку виконуватися від низу до верху

Монтаж обрешітки під металочерепицю повинен проводитися з урахуванням всіх особливостей матеріалу. Виняток становить тільки самонесуча: для неї монтувати нічого не потрібно. Однак такий матеріал ще досить рідко зустрічається і вартість його значно вище, ніж у традиційних моделей. У зв'язку з цим, виграш при її використанні - лише в більш короткі терміни монтажу.

Металочерепиця будь-якого виду виготовляється у вигляді листів шириною близько метра і довжиною в межах 4 - 7 м. Довгі листи легше укладати: потрібно виконувати менше з'єднань, але їх транспортування є більш складною.

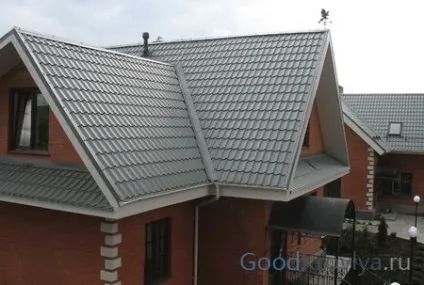

Будинок під металочерепицею

Самостійне виконання монтажу обрешітки для укладання металочерепиці - досить складне, відповідальна справа. Помилки можуть стати причиною серйозних труднощів на стадії укладання покрівельного матеріалу. Щоб цього уникнути - слід звернутися за допомогою до професіоналів. Це не тільки допоможе заощадити масу часу і сил, але також і чимало коштів: фахівці більш раціонально витрачають будівельні матеріали при кращій якості виконаної роботи.
