У журналах "Радянське фото", "Полювання й мисливське господарство" було вміщено багато описів різних конструкцій фоторушниць як заводського виробництва, так і саморобних. Для фотополювання на ходу найзручніше фоторушницю з миттєвою наведенням на різкість, яким відмінно фотографувати птахів і звірів в русі.

За своєю конструкцією фоторушницю з миттєвою наведенням на різкість досить просто у виготовленні. Для вироби такого фоторушниці потрібен наступний інструмент: невеликі лещата, молоток, дриль, ножиці по металу, лобзик, листовий алюміній товщиною 1 мм.

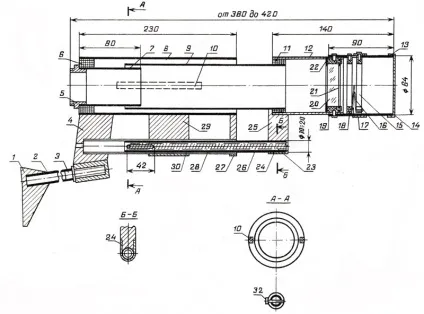

Конструкція фоторушниці показана на кресленні.

1 - дерев'яний упор; 2 - алюмінієва трубка 15-20 мм; 3 - трубка з різьбленням; 4 - дерев'яна ручка; 5 - стандартне подовжувальне кільце з різьбленням М 39 або М 42 в залежності від фотоапарата; 6, 11 - прокладки з товстого паперу; 7, 8, 9, 12, 13 - циліндри з алюмінієвого листа товщиною 1 мм; 10 - дві текстолітові напрямні; 14 - кришка; 15 - втулка з пазами, по яких ходить провід пелюстки діафрагми; 16 - пелюстки діафрагми; 17 - алюмінієве кільце, поєднане з втулкою 15 гвинтами, гвинти ходять по пазах циліндра 13; 18 - втулка, закріплена в циліндрі гвинтами, до втулки кріпляться пелюстки діафрагми; 19 - втулка; 20 - лінза; 21 -кільце, кріпить лінзу; 22 - кільце; 23 - пружина; 24, 27, 30 - алюмінієвий ободок; 25, 29 - дерев'яні упори; 26, 28 - алюмінієві трубки, що входять одна в іншу, в трубці 28 є отвір для гвинта 32, а в трубці 26 - паз, від якого залежить хід пружини.

Можна використовувати лінзу з підзорної труби 20-кратного збільшення, яку продають в магазинах за ціною 25 руб. Надалі цю лінзу можна використовувати як в об'єктиві, так і в трубі. Така лінза має фокусну відстань 330 мм, т. Е. В порівнянні з нормальним об'єктивом дає збільшення в 66 разів. До цього об'єктиву я зробив діафрагму, яка дозволяє мати максимальне значення діафрагми 1 / 6,6, а мінімальное- 1/16, Діафрагма складається з 12 пелюсток, зроблених з мідної фольги товщиною 0,3 мм. Пелюстки вирізують звичайними ножицями і зачищають шкіркою. Далі в них свердлять два отвори для кріплення пелюстки до втулки і для припаювання мідного дроту діаметром 1-2 мм і довжиною 8-10 мм. Пелюстка з припаяним проводом фарбують в чорний колір. Втулки діафрагми вирізують лобзиком з ебоніту, текстоліту або іншого відповідного матеріалу. Циліндри об'єктива роблять з алюмінієвого листа. Місця стику з внутрішньої і зовнішньої сторони обклеюють вузькою смужкою паперу (клей БФ-2). Всі внутрішні поверхні циліндрів обклеюють чорним папером або фарбують в чорний колір. Для заповнення простору між циліндрами застосовують товстий папір, просочену клеєм БФ-2. Зовнішню поверхню об'єктива фарбують в сірий захисний колір. Приклад фоторушниці роблять у вигляді відгвинчується милиці.

Спусковий пристрій залежить від наявного фотоапарата.

На закінчення можна сказати, що знімки, зроблені цим об'єктивом, відрізняються хорошою різкістю, яка не поступається різкості об'єктива «Таїр 3».

Е. Акімов, інженер
