Ежектор власними руками

Подача води з глибоких колодязів або свердловин пов'язана з рядом певних труднощів. Однією з них є те, що в разі використання тільки однієї всмоктуючої труби електричний насос не завжди розвиває достатню розрідження, і натиск води виходить занадто слабким або взагалі відсутня. Встановлення більш потужного насоса не завжди можлива з різних причин економічного або технічного характеру. Однак, в такій ситуації не варто опускати руки. Для того щоб насос краще накачував воду з великої глибини систему можна доповнити одним корисним пристроєм, а саме - ежектором.

Принцип роботи ежектора

Якщо в певній точці водопроводу врізати трійник з косим патрубком, направленим вниз і через цей патрубок подати рідина під надлишковим тиском то вийде розрідження нижче трійника і надлишковий тиск у зоні вище. Цей ефект можна підсилити, якщо в бічний патрубок вставити форсунку з отвором невеликого діаметру, яке забезпечить високу швидкість подачі води і тим самим ще більше розжене основний потік вгору. Таким чином, за рахунок застосування ежектора можна буде «підтягти» воду з більшої глибини насосом колишньої потужності.

виготовлення ежектора

Для виготовлення найпростішого інжектора нам знадобиться всього кілька деталей. Одна з них - це литий трійник заводського виготовлення для труб діаметром ¾ дюйма, а друга - штуцер для насадки шлангів із зовнішнім різьбленням такого ж розміру. Саме доопрацьований штуцер буде виступати в ролі форсунки для майбутнього ежектора.

1. Щоб штуцер щільно входив в трійник, з нього слід зняти на конус зовнішній шар металу в зоні шестикутника. Обробка ведеться до тих пір, поки діаметр конусної частини не стане трохи менше, ніж різьбова частина штуцера. Якщо є можливість, то краще виконати цю операцію на токарному верстаті, але, в крайньому випадку, цілком можна буде обійтися плоским напилком по металу і слюсарними лещатами. Нам необхідно зробити так, що якщо повністю вкрутити доопрацьований штуцер всередину бічного патрубка, то його носик повинен виступати за стіну трійника на 2 ... 3 мм, а на решті зовні частини різьблення залишалося не менше 4-х ниток;
2. У разі пошкодження різьблення її відновлюють плашкою на ¾ дюйма. Якщо обробка ведеться вручну, то притираємо конусну частину штуцера за допомогою наждачного паперу;
3. Перевіряємо, наскільки щільно штуцер вкручується в трійник, і як дотримуються вищевказані розміри;

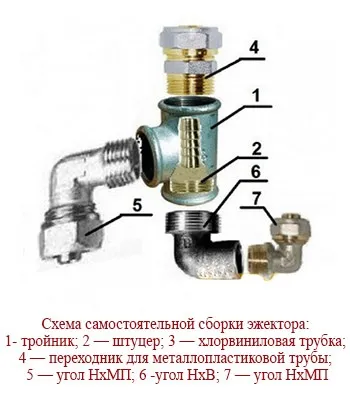

Збірка ежектора і його приєднання до труб

Після усунення всіх недоліків приступаємо до установки ежектора в систему. Всі з'єднання ущільнюємо за допомогою герметика і клоччя. До нижнього отвору трійника прикручуємо забірну трубу, а до верхнього - трубу, що йде до насоса. Нагнітаючу магістраль від насоса (зазвичай це тонка пластикова труба на ½ дюйма) приєднуємо до нарізної частини штуцера за допомогою накидної гайки. Тепер саморобний ежектор готовий до роботи.
