Як самостійно полагодити CD / DVD привід

Це невелике оповідання з картинками про те, як можна оживити CD-DVD, і напевно Blu-Ray привід, не вдаючись до дорогої допомоги фахівців. Є кілька найпоширеніших причин, які можуть призвести до повної або часткової непрацездатності приводу. Усунення цих причин є не ремонтом, а скоріше технічним обслуговуванням CD-DVD-ROM-а і цілком може бути виконано користувачем, що має деякі навички по роботі з електронною технікою.

Найбільш часті причини викликають відмову приводу.

1. Знос приводного ременя (пассіка).
2. Збільшення тертя в механізмі завантаження.
3. Забруднення лінзи лазера.
4. Зниження ККД лазера.

Для усунення будь-якої з цих причин потрібне часткове розбирання приводу. Конструкція приводів може відрізнятися, тому супровідні картинки не варто сприймати абсолютно.

Інструменти і матеріали.

Для профілактичних робіт нам знадобляться наступні інструменти, матеріали і комплектуючі.

1. Скрепка канцелярська.
2. Викрутка хрестоподібна.
3. Кисть середніх розмірів.
4. Бязь (бавовняна тканина).
5. Мастило силіконова СІ-130.
6. пассіка.
7. Чистяча серветка.
8. Тонка викрутка.
9. Пінцет.

Починаємо. Від'єднуємо кабелі від приводу і відкручуємо кріпильні гвинти. Виймаємо привід з корпусу системного блоку.

Розбирання будь-якого CD-DVD приводу починається з висунення лотка. Щоб висунути лоток, потрібно спочатку виготовити просте пристосування з канцелярської скріпки.

Обережно, просунувши кінець канцелярської скріпки в технологічний отвір на передній панелі приводу, намацуємо деталь механізму, яка відповідає за блокування лотка. Деталь эта находится строго напротив отверстия. Натискаємо на неї і лоток злегка висувається. Тепер його можна витягнути пальцями.

Віджимаємо засувки, що кріплять лицьову панель приводу. Спочатку віджимаємо одну з бічних засувок.

Потім, віджимаємо засувку, що знаходиться в нижній частині приводу, і іншу бічну засувку.

Висуваємо передню панель, відкручуємо чотири гвинта з хрестоподібними капелюшками і знімемо панелі металевого кожуха.

Віджимаємо засувки і відокремлюємо лоток від основного механізму.

Ретельно очищаємо механізм від пилу і бруду за допомогою пензлика. Якщо стара мастило сильно забруднена, то видаляємо її за допомогою бязі і наносимо нову мастило.

Замінюємо зношений пассік новим. Після чого протираємо пассік і внутрішні поверхні шківів спеціальною серветкою або бязью змоченою в спирті.

Протираем линзу лазера чистящей салфеткой. Пил, що осів на верхній поверхні лінзи, можна не побачити неозброєним оком, але вона там майже завжди присутня.

Якщо привід дуже старий або відомо, що на ньому було записано дуже багато дисків і при цьому існує проблема читання або запису, то можна спробувати збільшити струм лазера. Эта довольно тонкая операция требует терпения и может занять довольно много времени. Чи не починайте цю процедуру, якщо Ваш привід просто не Новомосковскет кілька старих дисків або дисків записаних на чужих приводах. Це може бути викликано масою різних причин і величина струму лазера тут на 38-му місці.

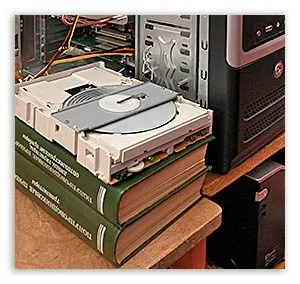

Регулювати струм лазера найкраще, коли привід знаходиться в напіврозібраному стані.

Щоб запустити привід без кожуха і передньої панелі доведеться видалити передню стінку лотка для дисків.

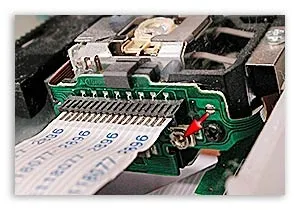

Десь на каретці з встановленим лазером є малогабаритний потенціометр, положення движка якого і визначає струм лазера. Местоположение этого потенциометра зависит от конструкции привода.

Перш ніж крутити цей гвинт, обов'язково замальовує положення шліца, щоб мати точку відліку, та й взагалі, щоб можна було в разі чого, повернути його в початкове положення.

Тільки перевіряти бажано відразу на декількох типах носіїв, наприклад, CD-R і CD-RW або DVD + R, DVD + RW, DVD-R, DVD-RW і т.д. Напевно, не обов'язково перевіряти всі типи підтримуваних носіїв, але перевірте хоча б ті, якими Ви весь час користуєтеся.

Багатоцільові універсальні приводи, це досить компромісні вироби і тому часто, якісь типи дисків вони Новомосковскют краще, а якісь гірше. Наприклад, збільшивши ток лазера, Ви можете отримати ідеальне читання CD-R і зробити половину ваших CD-RW не читаються.

Збірка не представляє ніяких труднощів, крім одного моменту. При вставці лотка в механізм завантаження, потрібно поєднати фіксатор повзуна механізму завантаження з напрямних пазом, розташованим в нижній частині лотка.

Повзун зазвичай подпружинен, тому потрібно, перш ніж одягати лоток в направляючі, зафіксувати повзун в правильному положенні, використовуючи пінцет або інший відповідний інструмент. На фото становище повзуна фіксується за допомогою шила.

Як вибрати правильний пассік для ремонту CD-DVD приводу.

Якщо у Вас в розпорядженні, абсолютно випадково, виявився невеликий набір пассіка різного діаметру, то потрібно просто підібрати підходящий екземпляр. Якщо такого набору немає, то доведеться пассік купити.

При покупці пассіка потрібно звертати увагу відразу на кілька його параметрів, таких як: перетин, діаметр, пружність і якість вулканізації гуми, з якої він зроблений.

Перетин пассіка можна визначити і на око, тому що ймовірність того, що Вам вдасться знайти пассік строго відповідного перетину невелика.

Діаметр пассіка можна визначити, приклавши старий пассік до нового і переконатися, що діаметр нового, трохи менше, ніж старого.

Пружність можна виміряти за допомогою імпровізованого стенду, на зразок того, що на малюнку.

Я зазвичай перевіряю властивості пассіка навпомацки без всяких динамометрів.

Якість вулканізації гуми можна визначити за кольором і тактильним відчуттям. Колір «неправильної» гуми глибокий чорний, а поверхня гладка з високою здатністю, що відображає. У той час як «правильна» гума має злегка сіруватий відтінок і більш матову поверхню.

Також якість вулканізації гуми можна визначити за часом відновити оригінальний розмір. Для теста нужно сильно растянуть пассик пальцами и очень быстро сбросить его плашмя на ровную поверхность. Чем быстрее пассик примет первоначальный размер, тем выше его качество. Якщо ви можете помітити на око, як змінюються діаметр пассіка, тобто, він як би зіщулюються, то такий пассік після тривалого періоду і краще його взагалі не використовувати. Однак не факт, що Ви знайдете на базарі пассік високої якості, та ще й такий самий, як потрібно. Тому, за відсутністю кращого, можна купити те, що є, але з поправкою на діаметр, перетин і пружність.

І так, всі ці чотири параметри впливають на властивості пассіка. Вибираючи пассік, потрібно все їх враховувати. Якщо перетин пассіка трохи менше, то потрібно вибирати пассік трохи коротше і навпаки. Если качество вулканизации низко, то нужно выбирать либо чуть большее сечение, либо чуть меньший диаметр.

Якщо пассік буде натягнутий занадто сильно, то це може привести до заклинювання або передчасного зносу механізму завантаження диска. Если же пассик будет натянут слишком слабо, то это может вызвать его проскальзывание относительно шкива двигателя.

Якщо на базарі є кілька близьких за властивостями пассіка, то краще відразу купити кілька різних, щоб удома підібрати найбільш підходящий. Ціна пассіка для CD-DVD приводу може коливатися від 0,3 $ до 0,7 $.
