Електрозапальничка для сигарет своїми руками, 2 схеми
Напевно всі чули і бачили на Ютубі запальнички (для сигарет або плити газової), що виробляють електричну дугу, але в цій конструкції завдяки модуляції виходять ще й звукові ефекти - своєрідний плазмовий динамік. У конструкції встановлений Li-ion акумулятор, який живить транзисторні ключі. Керуючий сигнал транзисторів виходить з мікроконтролера PIC12F1840. Він генерує сигнал ШІМ 15 кГц, а модуляція в ритм музики дозволяє транслювати звук через палаючу електричну дугу. Код програми і схему ви знайдете далі.
Принципова схема плазмової запальнички
Як це працює
Програма управляє трансформатором за допомогою комплементарних ШІМ-сигналів на частоті 15 кГц для генерації дуги.
Корисне: Гітарний комбік з живленням від акумуляторів - схема і корпус
Потім вона модулює сигнал (а отже, і плазмову дугу) на звукових частотах, щоб створити мелодію.

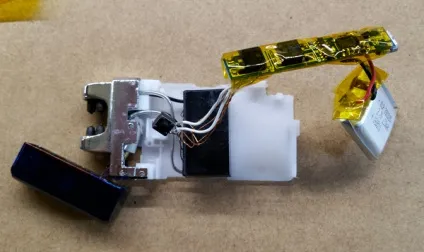

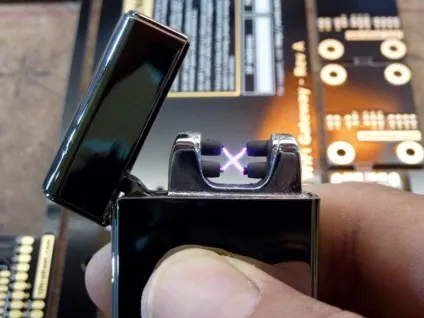

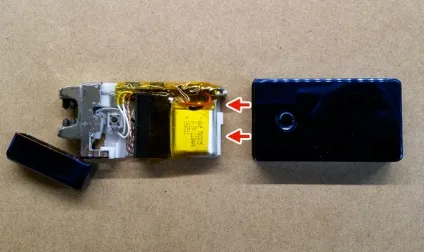

На фотографіях показано готове заводське пристрій, але за наведеною схемою можна зібрати таку плазмову співочу запальничку самому - ось прошивка.
