Електропроводка під гіпсокартоном особливості укладання

Гіпсокартон дозволяє спростити проведення монтажно-будівельних робіт при обробці приміщень. За допомогою ГКЛ можна вирівняти стіни і стелі, створити багаторівневі і нестандартні конструкції. Незважаючи на те, що монтаж матеріалу здійснюється відносно просто, недосвідчені майстри стикаються з труднощами, коли простягається електропроводка під гіпсокартоном.

Спосіб укладання проводки під гіпсокартоном повністю залежить від того, як буде монтуватися гіпсокартон.

Даний вид робіт вимагає дотримання техніки безпеки використання електромереж. Стикаючись з питанням, як провести проводку під гіпсокартоном, необхідно враховувати, монтується чи ГКЛ на металевий каркас або закріплюється за допомогою клейового складу, а також інші не менш важливі нюанси.

вибір кабелю

Листи гіпсокартону бувають трьох видів:

Для обробки приміщень в основному застосовується перший вид ГКЛ з огляду на те, що він дешевше інших. Однак середня частина листів піддається гниттю. Тобто при виникненні іскри можливо займання, внаслідок чого в приміщення надходять токсичні гази. Тому проводка під гіпсокартоном повинна мати ізоляцію, яка не піддається горінню.

У більшості випадків при ремонті використовується звичайний гіпсокартон, завдяки чому в разі проблем в с проводкою він легко запалиться. Для безпеки необхідно ізолювати проводку.

Оптимальним вибором стане кабель, маркований як нг. Якщо монтаж листів ведеться на металевий профіль, то монтаж електропроводки під гіпсокартоном можна робити з використанням продукції з індексом ВВГнг. При цьому кабель необхідно закрити гофром з ПВХ. Такий підхід дозволить заощадити, коли прокладається електропроводка в гіпсокартонних перегородках.

Якщо просвіт між оздоблювальним матеріалом і стіною менше 15 мм, то рекомендується зупинити свій вибір на кабелі з маркуванням ВВГнг-LS. Він має подвійну ізоляцію, тим самим забезпечуючи більшу надійність.

особливості укладання

Проводка в гіпсокартонних перегородках прокладається паралельно з оздоблювальним матеріалом. Це означає, що до початку робіт необхідно визначитися з усіма етапами майбутнього монтажу і вирішити ряд питань. Зокрема, буде потрібно встановити:

• як зробити проводку під гіпсокартоном;
• які елементи будуть використовуватися;
• кількість додаткових елементів і їх розташування.

Протягнути кабель під гіпсокартоном можна різними методами. Важливо врахувати, що сам матеріал монтується одним з двох способів:

• на клейовий склад;
• на металевий каркас.

Це означає, проводка в гіпсокартоні в кожному випадку укладається за іншою технологією. Перший варіант установки застосовується рідко з огляду на те, що він використовується тільки за умови, якщо перепад висоти «чорновий» стіни не перевищує 4 мм. Монтаж ГКЛ на каркас є більш популярним. Такий вид робіт виконується в такий спосіб:

1. Уздовж «чорновий» стіни монтуються на певній відстані кронштейни.
2. До кронштейнів кріпляться металеві профілі.
3. Між елементами каркаса монтується шар теплоізоляції.
4. На профілях закріплюються листи гіпсокартону.

Останній варіант є найкращим, тому що він дозволяє не тільки вирівняти стіни, але і протягнути дріт за гіпсокартоном без особливих складнощів.

Штроблення стін

У випадках, коли передбачається використання клейового складу, потрібно попередньо проштробити стіни для прихованої укладання проводів. Весь процес виконується наступним чином:

1. На стіну наноситься розмітка, уздовж якої в подальшому будуть прокладені кабелі. Окремо необхідно вказати місця, де запланована установка вимикачів і розеток. Розмічаючи стіну, рекомендується використовувати рівень, щоб виключити утворення перекосів. Важливо звертати увагу на те, щоб повороти кабелів були максимально плавними.
2. Штроблення стін по розмітці. Під розетку і вимикачі необхідно видовбати отвір глибиною більше 35 мм. Для цього використовується перфоратор з відповідною насадкою.
3. Штроби, призначені для прокладки електрокабеля, прорізаються за допомогою штроборізи. Можна також скористатися перфоратором.

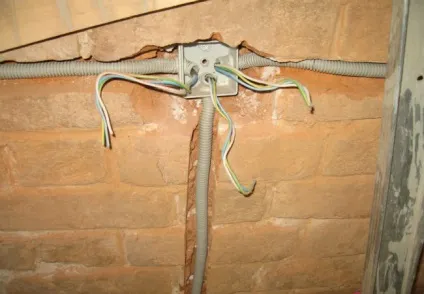

4. Провід простягається через гофровані труби, які потім вкладаються в канавки. У місцях, де передбачені розетки і вимикачі, кабель повинен бути відкритим.
5. Після закінчення робіт усі штроби шпаклюються.

Кілька порад про те, як кріпити плінтус до гіпсокартону

Виконавши описані вище дії, можна наносити клейовий склад і монтувати листи гіпсокартону.

При установки кабелю в стіні необхідно звертати увагу на плавність поворотів кабелю.

Монтаж під металевим профілем

Укласти електрокабелі під гіпсокартоном, закріпленому на металевому каркасі, набагато простіше. Робота починається з того, що на стіни наноситься розмітка, уздовж якої потім монтується проводка. Тільки після цього можна приступати до установки металевого каркаса.

Якщо роботи ведуться в дерев'яному будинку, необхідно уважно стежити за тим, щоб відкриті частини кабелю не контактували зі стінами. В даному випадку можна встановити додатковий ГКЛ, на який потім кріпляться електропроводи.

Після установки металевого каркаса згідно нанесеною розміткою в профілях
просверливаются отвори, через які потім простягається кабель. Діаметр отриманого отвору повинен відповідати розмірам гофротруби.

При протягуванні кабелю через отвори потрібно стежити за тим, щоб елементи кріплення профілю (саморізи) не зашкодили його ізоляцію. В кінці гофротруба кріпиться до каркаса за допомогою пластикових хомутів.

Монтаж підрозетників і вимикачів

За допомогою спеціальної насадки в гіпсокартоні прорізається отвір діаметром 65 мм. У нього буде встановлений підрозетник, в нижній частині якого розташовуються гнізда, призначені для протягування проводів.

Важливо відзначити, що монтаж розеток необхідно проводити в місці, віддаленому від «чорновий» стіни на відстані не менше 50 мм. Через гнізда простягається кабель і виводиться назовні, а підрозетник встановлюється в просвердлений отвір, вирівнюється за рівнем і закріплюється за допомогою кріпильних гвинтів.

Тепер можна закріплювати гіпсокартон на металевий каркас або садити на клейову основу. Тільки після цього можна встановити розетку і вимикач. Сама процедура виконується наступним чином:

1. Розбирається корпус розетки і / або вимикача.
2. До клем підводяться оголені частини проводки, які фіксуються за допомогою гвинтових затискачів.
3. Перевіряється надійність кріплення.
4. Клемна частина пристрою поміщається в підрозетник, після чого її необхідно закріпити гвинтами.
5. Встановлюються захисні і декоративні елементи.

Перед початком роботи з проводкою необхідно вимкнути живлення, а після закінчення - перевірити, чи не стикаються чи оголені частини проводки з гіпсокартоном. Прокладання кабеля в ГКЛ-коробі на стелі ведеться за тією ж технологією, що була описана вище.

Після завершення робіт з укладання електрокабелів під гіпсокартоном необхідно запам'ятати схему розташування проводки, так як в подальшому на стіни навішуються шафи, картини та інші предмети.

Кожен підрозетник має спеціальні скоби, які забезпечують його додаткову фіксацію до ГКЛ. При роботі в дерев'яних будинках проводку можна укладати прямо на стіни, тобто не потрібно робити отвори в металевому профілі.

Укладання електропроводки під гіпсокартоном - це досить простий процес, який вимагає від монтажника уважності та дотримання техніки безпеки при роботі з електрикою.
