Електронний трансформатор

Пристрій і схема електронного трансформатора

Електронні трансформатори приходять на зміну громіздким трансформаторів зі сталевим сердечником. Сам по собі електронний трансформатор, на відміну від класичного, являє собою ціле пристрій - перетворювач напруги.

Застосовуються такі перетворювачі в освітленні для харчування галогенних ламп на 12 вольт. Якщо ви ремонтували люстри з пультом управління. то, напевно, зустрічалися з ними.

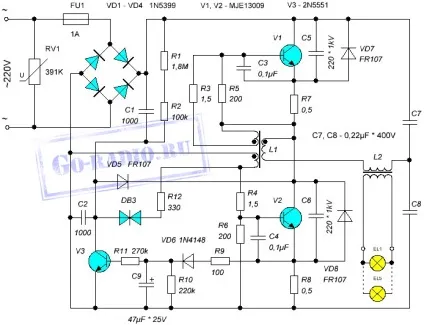

Ось схема електронного трансформатора JINDEL (модель GET-03) із захистом від короткого замикання.

Як бачимо, схема досить проста і зібрана з радіодеталей, які легко виявити в будь-якому електронному баласті для харчування люмінесцентних ламп, а також в лампах - "економки".

Основними силовими елементами схеми є n-p-n транзистори MJE13009. які включені за схемою напівміст. Вони працюють в протифазі на частоті 30 - 35 кГц. Через них прокачується вся потужність, що подається в навантаження - галогенні лампи EL1. EL5. Діоди VD7 і VD8 необхідні для захисту транзисторів V1 і V2 від зворотного напруги. Симетричний динистор (він же дияк) необхідний для запуску схеми.

На транзисторі V3 (2N5551) і елементах VD6, C9, R9 - R11 реалізована схема захисту від короткого замикання на виході (short circuit protection).

Якщо у вихідному ланцюзі відбудеться коротке замикання, то зрослий струм, що протікає через резистор R8, призведе до спрацьовування транзистора V3. Транзистор відкриється і заблокує роботу динистора DB3, який запускає схему.

Резистор R11 і електролітичний конденсатор С9 запобігають помилкове спрацьовування захисту при включенні ламп. У момент включення ламп нитки холодні, тому перетворювач видає на початку пуску значний струм.

Для випрямлення напруги 220V використовується класична бруківка схема з 1,5-амперних діодів 1N5399.

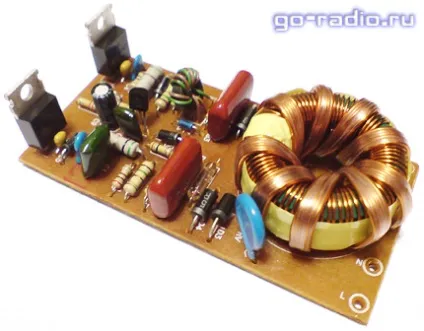

Як понижувального трансформатора використовується котушка індуктивності L2. Вона займає майже половину простору на друкованій платі перетворювача.

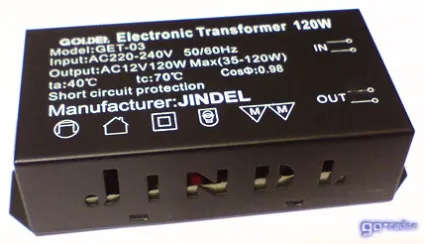

В силу свого внутрішнього устрою, електронний трансформатор не рекомендується включати без навантаження. Тому, мінімальна потужність підключається навантаження складає 35 - 40 ват. На корпусі вироби зазвичай вказується діапазон робочих потужностей. Наприклад, на корпусі електронного трансформатора, що на першій фотографії вказано діапазон вихідної потужності: 35 - 120 ват. Мінімальна потужність навантаження його становить 35 ват.

Галогенні лампи EL1. EL5 (навантаження) краще підключати до електронного трансформатора проводами довжиною менше 3 метрів. Так як через сполучні провідники протікає значний струм, то довгі дроти збільшують загальний опір в ланцюзі. Тому лампи, розташовані далі будуть світити тьмяніше, ніж ті, які розташовані ближче.

Також варто враховувати і те, що опір довгих проводів сприяє їх нагрівання через проходження значного струму.

Варто також відзначити, що через свою простоту електронні трансформатори є джерелами високочастотних перешкод в мережі. Зазвичай, на вході таких пристроїв ставиться фільтр. який блокує перешкоди. Як бачимо за схемою, в електронних трансформаторах для галогенних ламп немає таких фільтрів. А ось в комп'ютерних блоках харчування, які збираються також за схемою напівмоста і з більш складним задає генератором, такий фільтр, як правило, монтується.
