Тема про AUX кабелі буде цікава тим у кого в штатної автомагнітоли немає USB роз'єму для зчитування музики з флешок. CD дисками вже користуватися не цікаво. Диск записав і все, і валяється він поки не потреться і не будеш його використовувати в будь-яких інших саморобки)))).

Так от, повернемося в нашому AUX кабелю і порту.

В інтернеті багато запитують і пишуть з цього приводу: одні - що це порт для зчитування з носія інформації (usb) і що магнітола зчитує і програє музику, інші - що звуковий вхід для підключення зовнішніх джерел музики.

Що таке AUX порт в автомагнітолах?

Схема штекера Джек 3,5 мм

Є 2 типу штекерів: Моно-джек і Стерео-джек

Моно-джек: 1. Сигнал (мікрофон), 2. Земля.
Моно-джек - як правило йде для мікрофонів.

Стерео-джек (навушники, колонки): 1. Сигнал (лівий), 2. Земля, 3. Сигнал (правий)

У мене на Nissan note AUX порт стандартних розмірів Джек 3,5 мм (гніздо для вода штекера від стандартних навушників)

Такі кабелі продаються в інтернеті і напевно в радіолавках. Вартість їх від 70 рублів і вище. Мені хотілося якісного звучання музики в авто. Замовляти через інтернет і їздити по радіолавкам особливо не хотілося.

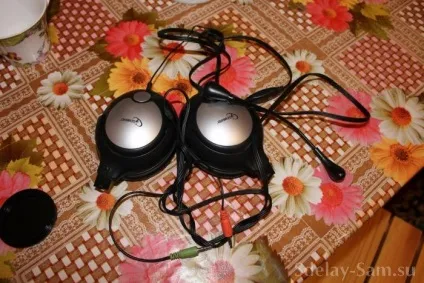

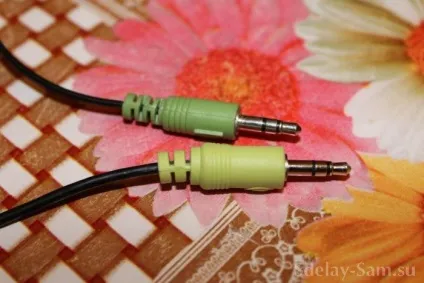

Під рукою були двоє несправних комп'ютерних навушників. З них я взяв дроти зі стерео роз'ємами, тому що потрібні саме такі.

Зняв оплетку з одного проводу і іншого.

Там йде 3 жили: білого, синього і зеленого кольорів.

Білий - маса
Зелений і синій - правий і лівий (навушники або колонки)

Я без всякого прозвона скрутив відповідні дроти синій з синім, зелений з зеленим, білий з білим (сріблястим).

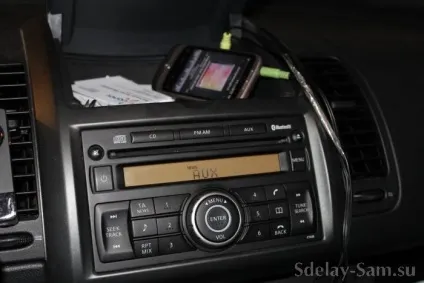

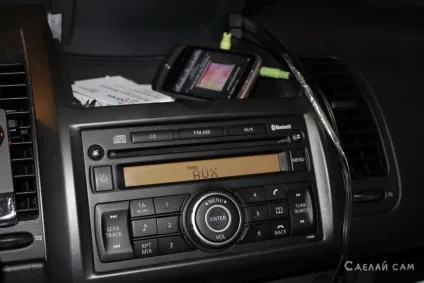

Пішов перевірив в гараж - працює. Потім все просто заізолював скотчем (не став паяти об 11 годині ночі), ще раз перевірив - звучання відмінне.

Ось такий нехитрий і думаю багатьом корисний спосіб підключення пристрою до AUX порту автомобіля я описав.

Якщо у вас будуть якісь зауваження або доповнення щодо моєї самоделке - пишіть)))
