ЕЛЕКТРОННИЙ БАЛАСТ ДЛЯ ЛАМП ЛДС

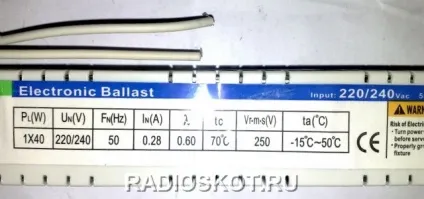

Чергова прогулянка по магазинах завершилася покупкою баласту для ламп денного освітлення. Баласт на 40 ват, здатний живити одну потужну ЛДС або дві малопотужні по 20 ват.

Цікаво те, що ціна такого баласту недорога, всього 2 долари. Для деяких, здасться, що все-таки 2 $ за баласт дорогувато, але після розтину, виявилося, що в ньому використані компоненти в рази дорожче загальної ціни баласту. Одна тільки пара потужних високовольтних транзисторів 13009 вже стоять більш долара кожен.

До речі, термін служби ЛДС залежить від способу запуску лампи. З графіків видно, що холодний старт різко скорочує термін служби лампи.

Особливо в разі застосування спрощених електронних баластів, які різко виводять ЛДС в робочий режим. Та й спосіб харчування лампи постійним струмом також знижує термін служби. Незначно - але все-таки знижує. Приклади - на схемах нижче:

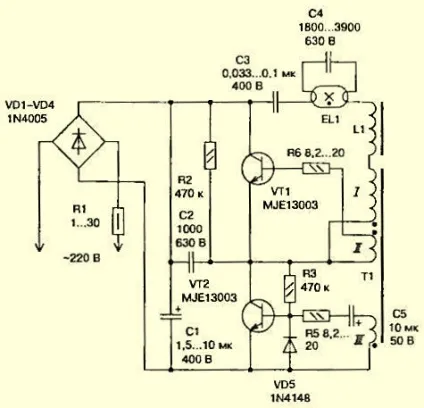

Проста схема електронного баласту (без мікросхеми управління) майже миттєво запалює лампу. І для довговічності лампи це погано. За короткий час нитка розжарення не встигає розігрітися, а висока напруга, прикладена між її нитками, вириває з нитки розжарення необхідну кількість електронів, необхідне для запалювання лампи, і цим руйнує напруження, знижуючи його емісійну здатність. Типова принципова схема електронного баласту:

Тому рекомендується вибирати біліше серйозну схему, з затримкою подачі живлення (клік для збільшення):

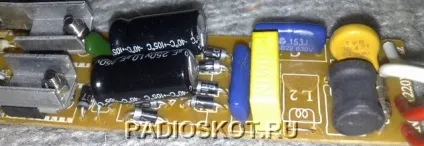

У схемі купленого баласту особливо порадував мережевий фільтр - чого немає в електронних трансформаторів для галогенних ламп. Фільтр виявився не простий: дросель, варістор, запобіжник (НЕ резистор як в ЕТ, а справжнісінький запобіжник), ємності перед і після дроселя. Далі йде випрямляч і два електроліту - це не схоже на китайців.

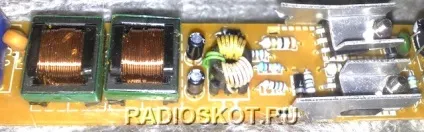

Після вже йде стандартна, але в рази поліпшена схема двухтактого перетворювача. Тут відразу на очі кидаються дві речі - тепловідводи транзисторів і застосування більш потужних резисторів в силових ланцюгах, зазвичай китайцям без різниці, де струм в ланцюзі більше або менше, вони використовують стандартні резистори 0,25Вт.

Після генератора йдуть два дроселя, саме завдяки їм відбувається підвищення напруги, тут теж все дуже акуратно, ніяких претензій. Навіть в потужних електронних трансформаторах китайські виробники рідко використовують тепловідводи для транзисторів, але тут як бачимо вони є, і не тільки є, але і дуже акуратні - транзистори прикручені через додаткові ізолятори і через шайби.

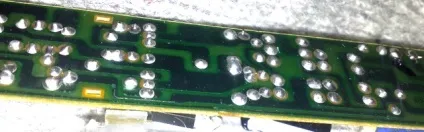

Зі зворотного боку плата теж сяє чистотою монтажу, ніяких гострих висновків і зіпсованих доріжок, олово так-же не пошкодували, все дуже красиво і якісно.

Підключив пристрій - воно відмінно працює! Я вже почав думати, що збірку робили німці, під суворим контролем, але тут згадав ціну і майже поміняв свою думку про китайських виробників - молодці хлопці, попрацювали на славу! Огляд підготував АКА КАСЬЯН.
