Скажімо дружно - немає навантажувальним опорам на світлодіодні повороти! Всі такі дійшли у мене руки до електронного реле поворотів. Проблема ось у чому, коли ставиш світлодіодну лампу в поворотники вони починають часто моргати, як ніби згоріла лампочка, тоді доводиться ставити будь-які «обманки» типу навантажувального опору або ще що. Але є проста схема яка допоможе в цьому.
схема електронного реле поворотів
для створення друкованої плати користувався програмою sprint layout 5.0 rus
довго я намагався сконпоновать детальки що б вони займали максимально мало місця.

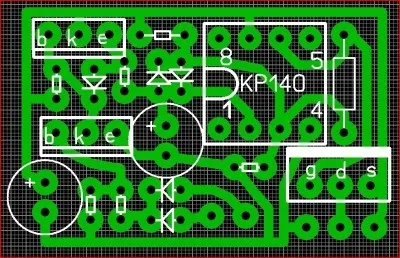

в результаті вийшла ось така печатка розмірами 30 * 20 мм

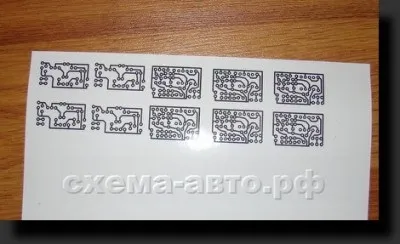

Далі роздруковуємо все це справа на лазерному принтері, бажано прибравши в настройках галочку економія тонера. Також роздруковувати бажано на тонкій фотопапері глянсовою.

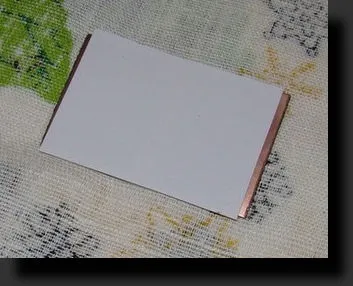

відрізаємо шматочок фольгованого гетинаксу і вирізаємо роздрукований плату

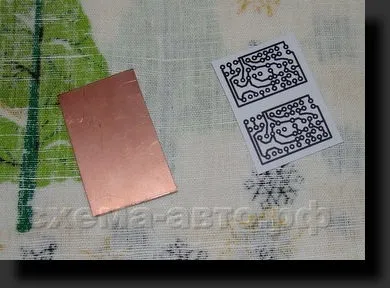

прикладаємо всі це справа до фольгований гетинакс і праскою все це справа прогреваем і пропрасовуємо. праска включати на повну потужність.
прогріту гарячу плату кидаємо хвилин на 5 в тазик або кухлик з водою, що б папір розмокла.

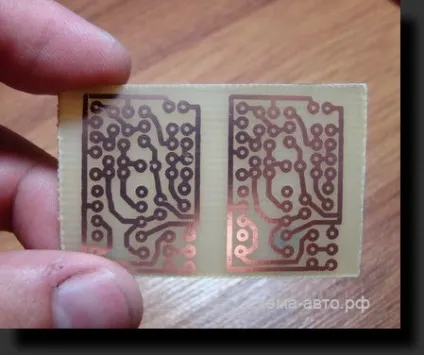

дістаємо плату і пальцями починаємо скачувати папір

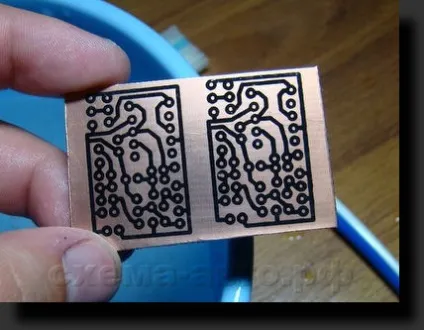

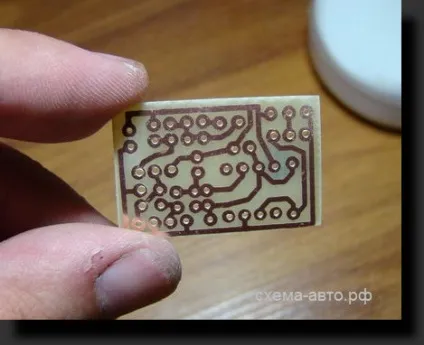

в результаті виходить ось така печатка

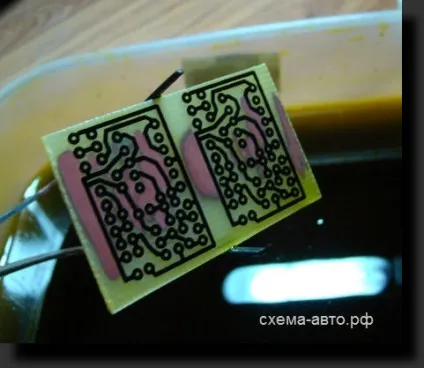

далі беремо плату і опускаємо її в розчин хлорного заліза

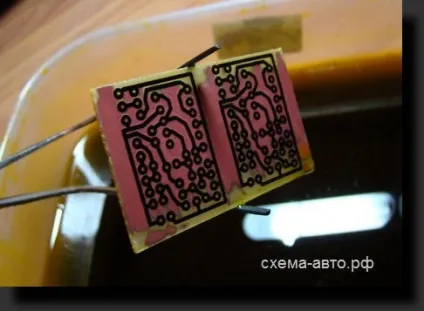

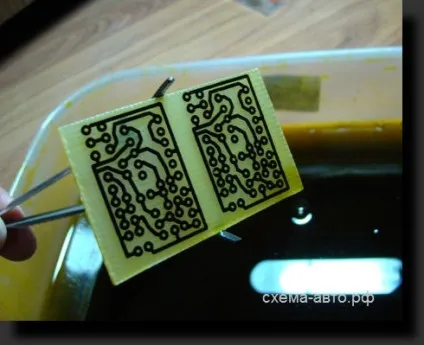

і спостерігаємо за реакцією. як тільки все витравити виймаємо плату і моєму під краном.
стираємо звичайним розчинником тонер з плати

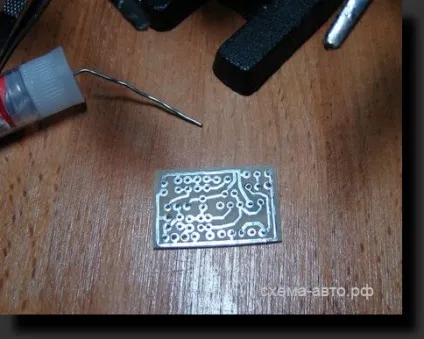

вирізаємо хустці і просвердлюємо отвори для деталей

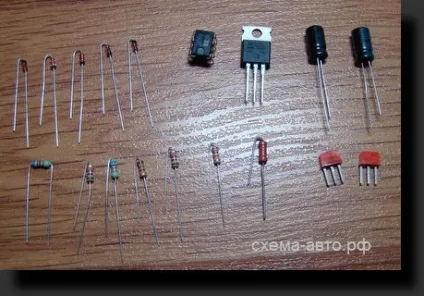

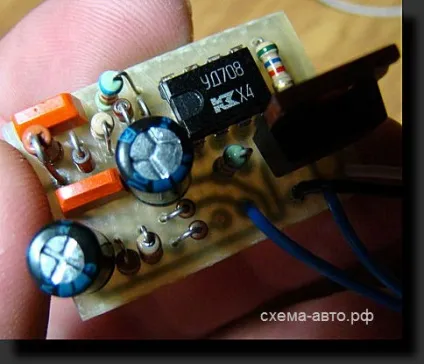

і припаюємо на неї ось цю купку деталей)))

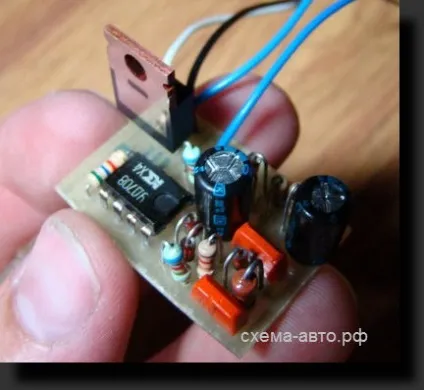

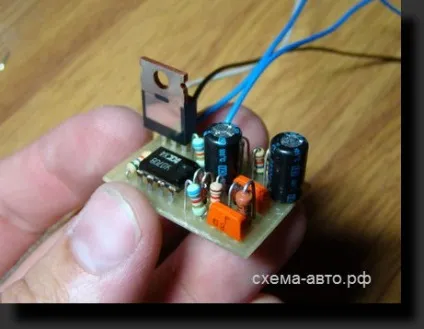

в результаті виходить ось така ось компактна хустки електронного реле поворотів.
плюс цього реле в тому що на нього можна чіпляти як і звичайні лампочки так і світлодіодні.
також не звуку клацання реле. Тепер подумую залити цю плату повністю епоксидною смолою.
