електромагнітний прилад

Електромагнітний прилад, вимірювальний прилад. принцип дії якого заснований на взаємодії магнітного поля, пропорційного вимірюваній величині. з сердечником. виконаним з феромагнітного матеріалу. Основні елементи Електромагнітний прилад: вимірювальна схема, яка перетворює вимірювану величину в постійний або змінний струм. і виміряє, механізм електромагнітної системи (рис.). Електричний струм в котушці електромагнітної системи створює електромагнітне поле. втягує сердечник в котушку, що призводить до виникнення на осі обертального моменту, пропорційного квадрату сили струму, що протікає по котушці. В результаті дії на вісь пружини створюється момент, який протидіє обертального моменту і пропорційний куту повороту осі. При взаємодії моментів вісь і пов'язана з нею стрілка повертаються на кут, пропорційний квадрату вимірюваної величини. У разі рівного розподілу моментів стрілка зупиняється. Випускаються електромагнітні амперметри і вольтметри для вимірювань головним чином в ланцюгах змінного струму частотою 50 гц. В електромагнітному амперметр котушка вимірювального механізму включається послідовно в ланцюг вимірюваного струму, в вольтметрі паралельно. Електромагнітні виміряє, механізми застосовують також в логометри. Найбільш поширені щитові прилади класів точності 1,5 і 2,5, хоча існують прилади класів 0,5 і навіть 0,1 з робочою частотою до 800 Гц.

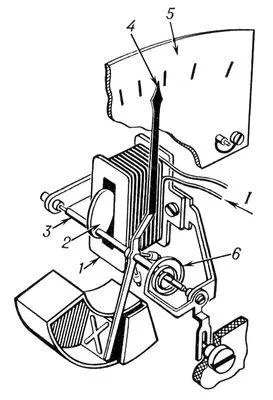

Електромагнітний вимірювальний прилад: 1 - котушка; 2 - сердечник; 3 - вісь; 4 - стрілка; 5 - шкала; 6 - пружина.

Літ. Електричні вимірювання. під ред. Е. Г. Шрамкова, М. 1972; Електричні вимірювання, під ред. А. В. Фремке, 14 вид. Л. тисячу дев'ятсот сімдесят три.

Н. Н. Вострокнутов.
