Електродний котел своїми руками пристрій і конструкція

Останнім часом з'являється все більше електричних приладів для нагрівання рідини, в яких використовуються нові принципи дій, що призводять до підвищення температури теплоносія, якщо мова йде про систему опалення. Справа в тому, що енергія електричного струму зручна у використанні, проте досить дорога. Якщо використовувати звичайні Тени для підігріву циркулюючої в системі опалення рідини, через їх низький ККД такої спосіб обігріву будинку стає дуже витратним. Ось тому постійно ведеться пошук нових методів більш ефективного використання енергії електрики.

Одним з таких є спосіб нагріву рідини із застосуванням принципу електролізу солей на іони, під час якого виділяється велика кількість теплової енергії. Застосовується такий спосіб використання електрики, як в заводських, так і саморобних електродних котлах, які ще називають іонними. Пристрій це, за відгуками фахівців, має досить просту конструкцію, тому зрозуміле прагнення багатьох домашніх майстрів зробити котел своїми руками, заощадивши при цьому на покупці заводських моделей.

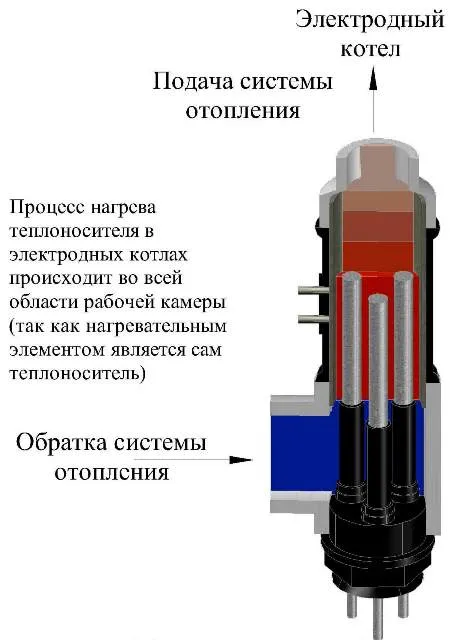

Принцип роботи іонних водонагрівачів для системи опалення

Коли на електроди подається напруга, відбувається електроліз молекул солі, при цьому негативно заряджені іони спрямовуються до «плюса», а позитивно заряджені частинки - до мінуса. Розпавшись на іони, сіль сама стає провідником електричного струму, який, проходячи через рідину, дуже швидко її нагріває. Чим більше концентрація солі, тим більше електропроводів теплоносій. При певному співвідношенні води і солі рідина може стати повноцінним провідником струму, що може зробити коротке замикання. І, навпаки, якщо іонів мало, нагрів теплоносія буде відбуватися дуже повільно. Дистильована ж вода взагалі струм не проводить, тому в такій ситуації вона нагріватися не буде.

Звідси стає зрозуміло, що правильна робота такої водонагрівальної системи безпосередньо залежить від якісно приготовленої рідини для електродних котлів, де потрібно зробити точну концентрацію розчину. Тоді дія електроструму на рідину буде найбільш ефективна в плані виділення теплової енергії.

Саморобний котел, плюси і мінуси

Як саморобні іонні водонагрівальні прилади, так і моделі заводської збірки, мають приблизно тими ж самими достоїнствами і недоліками. Тому розглянемо характеристики подібних пристроїв, що нагрівають теплоносій для системи опалення на прикладі промислового зразка. Отже, чим же хороші гідролізні нагрівачі рідини. До плюсів можна віднести:

• дуже високий ККД, що досягає, за відгуками фахівців, до 97, а то і 98 відсотків, тобто величини спожитої електричної енергії та виділилася теплової під час роботи агрегату практично ідентичні;
• все обладнання для опалення досить компактно (довжина водогрійного контуру сягає 60 см, при ширині близько 30 см), що дозволяє встановлювати його в невеликих просторах;
• перепади напруги не пошкоджує обладнання, просто змінюється інтенсивність роботи, що, за відгуками користувачів, є чудовим якістю при нестабільності струму в наших електромережах;
• швидке нагрівання води в системі опалення;
• порівняльна економічність опалення.

До недоліків подібного обладнання для опалення відносяться такі чинники:

• освіту під час роботи гідролізних газів, які потрібно регулярно виводити;
• велике споживання електроенергії;
• необхідність облаштування заземлення для попередження ураження електричним струмом.

Електродний котел своїми руками

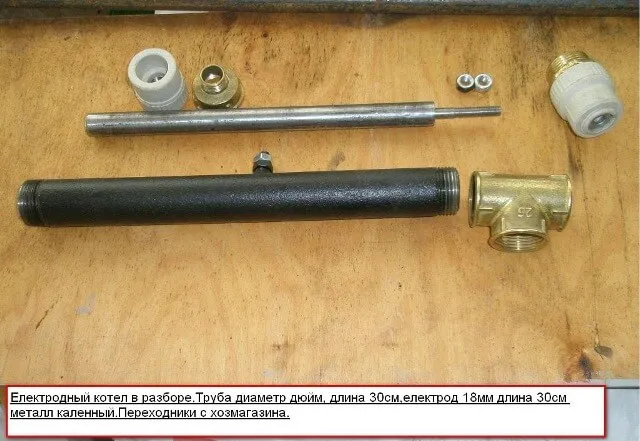

Тепер, коли відомий принцип дії таких пристроїв, давайте розглянемо, як же робиться електродний котел своїми руками. Для початку потрібно заготовити і приготувати все необхідне для роботи:

• електрод;
• металеві патрубки;
• електричні дроти (краще мідні з перетином не менше 3 мм);
• полиамидную ізоляцію для електрода;
• сталеву трубу для корпусу.

Також в роботі знадобиться апарат для електрозварювання.

Тепер покроково розглянемо процес виготовлення і установки електродного котла:

1. Відрізок сталевої труби слід приготувати таким чином. З двох сторін зробити різьбу. Один кінець глушиться, про в інший вкручується муфта з електродом.
2. У трубі з двох кінців з протилежних сторін прорізаються круглі отвори. Тут привариваются вхідні та вихідні металеві патрубки з нарізаною різьбою для з'єднання з тепловими комунікаціями.
3. До бічної поверхні корпусу приварюються два болта: для заземлення та нульового проводу.
4. Прилад встановлюється в систему опалення, для чого до наявних патрубкам приєднуються відповідні труби.
5. До електроду приєднується клема плюсового проводу, а до привареним болтів, - клеми нульового кабелю і проводу заземлення.
6. У контур опалення також потрібно включити манометр, пристрій для відводу гідролізних газів і систему запобіжників.
7. Система заповнюється правильно приготованим теплоносієм і проводиться запуск опалення.

При роботі по самостійному виготовленню, установці і запуску іонного котла опалення обов'язково дотримуйтесь всіх запобіжних заходів, так як мова йде про електрику, що може завдати непоправної шкоди здоров'ю. Тому не нехтуйте правилами техніки безпеки.
