Електричний щит

Сучасний спосіб життя в квартирі важко уявити без наявності різної побутової техніки. Такий достаток електроприладів створює певні незручності з підключенням і підвищене навантаження на електромережу. Щоб підвищити електробезпека і знизити навантаження, можна створити окреме керування приладами, а також встановити сам блок управління в електричний щит для будинку. Правильну компоновку і підключення електричного щита в квартирі можна виконати самостійно, не вдаючись до послуг електрика. Але щоб по завершенню робіт можна було з упевненістю включити всі електроприлади, необхідно розуміти і розбиратися в пристрої розподільного щитка, схемах, вимогах і правилах по установці, а також вміти виконувати електромонтаж.

Вимоги до електричних щитів

Заповнення електричних щитків виконується відповідно до технічної документації до щитка. У ній вказується кількість захисних апаратів, які можна встановити і їх номінальний струм;
Щиток слід позначити знаком електричної безпеки із зазначенням номінальної напруги (220В або 380В);
Електричний щиток повинен бути виконаний з негорючих матеріалів з покриттям, непропускающім струм. Сьогодні можна знайти щит електричний пластиковий і металевий, покритий спеціальною фарбою;
Всередині або зовні щитка на підключених проводах необхідно нанести маркування, що позначає групи цих приладів. Зробити це можна за допомогою різних бирок;
На клемні колодки N і РЕ можна підключати по одному дроту на клему. При цьому самі колодки необхідно взяти з таким розрахунком, щоб після підключення залишалося близько 5% вільних клем від загального числа. Шини згідно з ПУЕ необхідно позначити чорним для фази і синім кольором для нуля, а також шини повинні витримувати струм не менше того, що зазначений на вступному автоматі;
Перемички між автоматами виконуються спеціальним шинопроводом або шінопроводніком типу «гребінка»;
Корпус щитків і його дверцята повинні мати заземлення, а також на дверцятах повинні бути передбачені вушка або інші елементи для опломбування;
При покупці щитка необхідно звернути увагу на наявність технічного паспорта від виробника, де буде вказано: тип щитка, сертифікаційні дані, найменування виробника, ГОСТ, номінальну напругу, номінальна частота, номінальні струми для вступного та захисного апаратів УЗО, номінальний струм щитка, номінальні робочі струми апаратів УЗО, номінальна відключає здатність, ступінь захисту і клас щитка, вказівки по монтажу і заходам безпеки, вага і розміри.

Дотримуючись описаних вище вимог і тих, що вказані в ГОСТ і ПУЕ, можна без особливих проблем придбати, встановити і підключити електричний щиток у себе в квартирі. Але крім цих знань буде потрібно ще електрична схема щита управління, щоб при прийомі робіт електриком з ЖЕКу не виникло непередбачених ускладнень.

Схема електричного щита

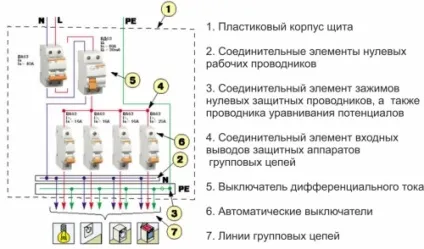

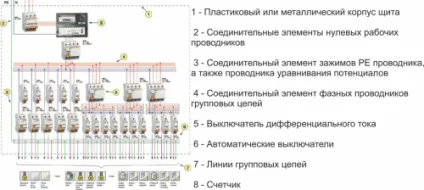

Створення електричної схеми щитка є обов'язковим етапом робіт з його встановлення. Це обумовлено декількома факторами. По-перше, в разі ремонту або модернізації електромережі в квартирі можна швидко визначити, за що відповідає кожен елемент і до якої групи він відноситься. По-друге, при прийомі робіт електриком наявність такої схеми обов'язково. По-третє, монтаж електрощитка з такою схемою набагато простіше і легше, ніж без неї. Саму схему можна намалювати як від руки, так і в спеціальній програмі «Електрик» або інший, а потім роздрукувати. Схема буде виглядати приблизно так, як показано на фото.

Створення схеми електричного щитка проходить в кілька етапів. Спочатку слід визначити, яка система електропостачання в будинку. Далі розбити всі точки споживання електроенергії на кілька груп. І на завершення, на підставі отриманих раніше даних, створюється схема щитка.

Важливо! У схемі використовуються умовні позначення всіх елементом щитка. Детальні описи кожного з них, а також багатьох інших можна знайти в ГОСТ 21.614 «Зображення умовні графічні електрообладнання і проводок в оригіналі».

Далі переходимо до розбиття всіх точок підключення на кілька груп. Такий підхід має масу переваг. Він дозволяє економно використовувати матеріали і полегшити всі роботи по монтажу. Є безліч варіантів угруповання. Найбільш зручним вважається наступний: група розеток по приміщеннях, група вимикачів і освітлення по приміщеннях, окремими автоматами виділяються бойлер, кондиціонер, електроплита, пральна машина, посудомийна машина. При цьому для кожної з груп використовується автомат з певними характеристиками. Так для розеток використовують автомати УЗО на 20А, для вимикачів і освітлення автомати УЗО на 16А, для електроплити встановлюється ПЗВ від 32А до 63А, для пральної та посудомийної машинки, бойлера і кондиціонера використовують УЗО на 25А.

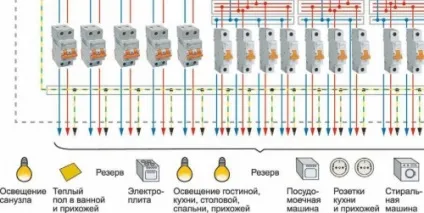

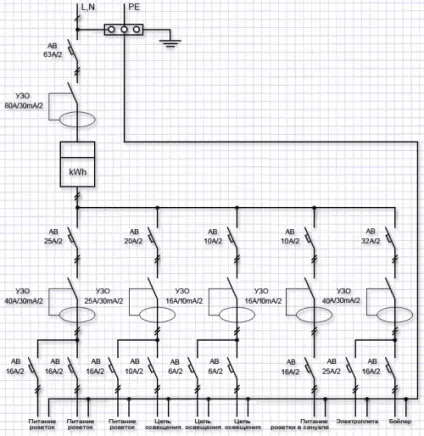

Тепер, коли з'ясували систему електропостачання і заземлення будинку, розбили на групи всі крапки підключення електроприладів, можна приступати до створення самої схеми. Маючи вихідні дані, її створення займе зовсім мало часу. Але це за умови, що Ви знаєте і розбираєтеся в умовних позначеннях. А для цього слід ознайомитися з ГОСТ 21.614. У результаті повинна вийти така схема, як на прикладі вище. Для більш зручного сприйняття і розуміння можна поглянути на схему, наведену нижче. На ній показано, які прилади встановлені і яка з груп до них підключена.

Важливо! У деяких випадках встановлюються додаткові автомати УЗО на 40А і 25А, які окремо групують все розетки, вимикачі та освітлення.

По завершенню створення схеми електрощитка можна приступати до його встановлення та підключення. При певній вправності самі роботи по монтажу займуть зовсім небагато часу.

Монтаж електричних щитів

Установка щита електричного починається з підготовчих робіт. По-перше, це стосується покупки всіх необхідних матеріалів. По-друге, це облаштування місця під установку щитка.

Почнемо з вибору і придбання щитка і всіх супутніх матеріалів. Необхідно відразу ж зазначити, що можна придбати щит електричний вбудовується або навісний. Який саме, залежить від ряду факторів. По-перше, якщо проводка прихована, то рекомендується установка прихованого щитка, для відкритої проводки використовується навісний. Але є один важливий момент. У нових будинках в проекті в квартирі передбачена спеціальна ніша під електричний щиток. А ось в старих будинках цього немає, і тому там рекомендується встановлювати навісний щиток. Але якщо зовнішній вигляд щитка псує інтер'єр, то можна його і приховати. Для цього в обраному під щиток місці обшивають стіну гіпсокартоном і встановлюємо всередину щиток. Звичайно, можна зробити нішу безпосередньо в стіні. Але для цього треба бути впевненим, що стіна не є несучою.

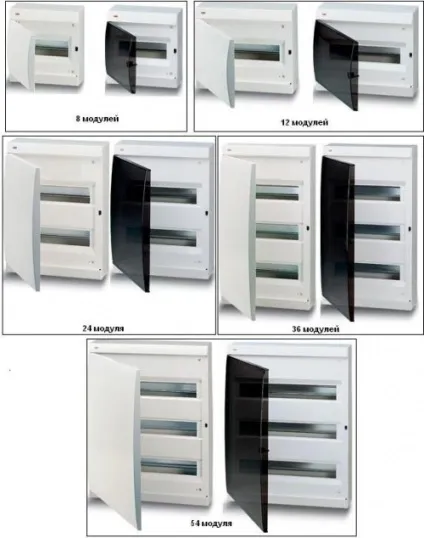

По-друге, для щита електричного розміри підбираються на підставі кількості елементів, які будуть вбудовані в нього. Відповідно до Держстандарту щитки можуть вміщати в себе 6, 12, 18, 24, 30 УЗО або автоматичних вимикачів або 6, 9, 12 різьбових запобіжників. Щиток слід брати з запасом. Тобто якщо за схемою заплановано встановити 12 УЗО, то краще взяти щиток на 18. Так можна убезпечити себе від зайвих розтрат в разі необхідності установки додаткових автоматів.

Що стосується автоматів захисту і проводки, то тут все досить просто. Всі автомати мають головну характеристику, зазначену в схемі. Достатньо лише купити необхідний. Що стосується проводів, використовуваних всередині щитка, то вони беруться з основної проводки і просто приєднуються до автоматів. Єдине, що слід відзначити, це використання спеціальних шінопроводніков типу «гребінка» для з'єднання автоматів між собою.

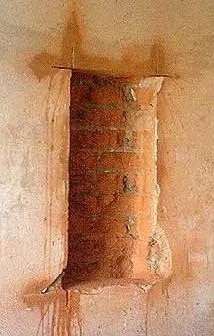

Монтаж щитка починаємо з вибору місця для щитка. Відповідно до Держстандарту щиток повинен знаходитися в легкодоступних місцях. При цьому так, щоб якщо поруч знаходяться двері, то вони у відкритому стані не закривали його. Висота від підлоги повинна становити 1,5 - 1,7 м. Потім якщо необхідно, то створюємо нішу під щиток, а якщо немає, то робимо отвори під кріплення і потім починаємо його встановлювати.

Важливо! При установці електрощитка в квартирі необхідно заздалегідь виконати всю роботу, пов'язану з використанням електроінструменту. Тому що під час монтажу та підключення щитка квартира повинна бути знеструмлена.

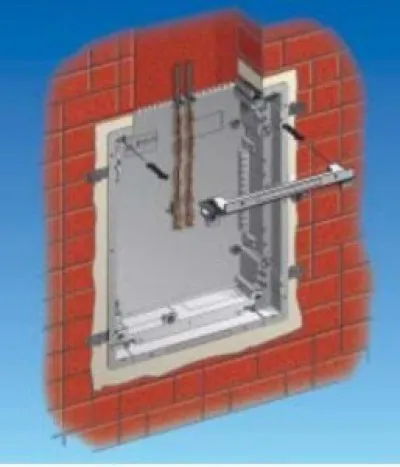

Для кріплення щитка до стіни в ньому передбачені отвори під саморізи. Щоб завести всередину проводку, в стінках щитка пророблені отвори, які спочатку можуть бути закриті заглушками. Видавав заглушки, заводимо всередину щитка проводку і кабелю. Закріплюємо щиток за допомогою саморізів і дюбелів в засверленних заздалегідь отворах. Якщо щиток вбудовується в стіну, то щілини навколо корпусу закладаємо гіпсовою шпаклівкою і даємо їй підсохнути. При цьому необхідно простежити, щоб корпус щитка був врівень або трохи виступав зі стіни, інакше не вдасться встановити на місце дверцята щитка.

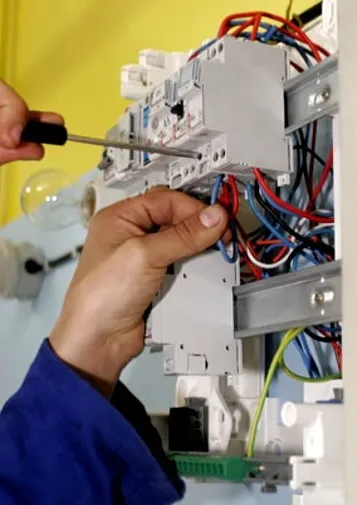

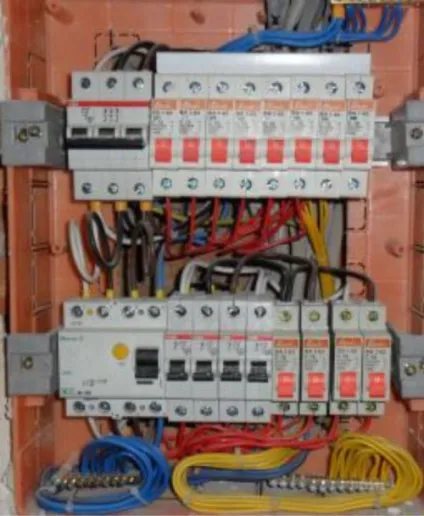

Тепер починаємо заповнювати сам щиток. Встановлюємо нульову і заземлювальну шини. Зазвичай нульова шина встановлюється в верхню частину щитка, а заземлювальна в нижню. Самі шини прикручуються за допомогою саморізів. Далі встановлюємо автомати УЗО. Вони кріпляться за допомогою все тих же саморізів.

Наступним кроком буде підключення кабелю живлення і внутрішньої проводки. Він має три жили - синю, білу і жовту із зеленою смугою. Біла жила - це фаза. яка підключається до найближчого автомата в його верхній частині. Синя жила - це нуль. який приєднується до нульової шини. Жовта із зеленою смужкою - це земля. її підключаємо до заземлювальної шини. Подібну процедуру виконуємо і з проводкою квартири. З тією різницею, що провід фази, він зазвичай коричневий або червоний, підключаємо до нижньої частини захисного автомата. При цьому стежимо, щоб фазний провід тієї чи іншої групи був підключений до автомату, відведеного для неї. Це допоможе уникнути надалі плутанини при перевірці та експлуатації щитка.

Тепер залишилося з'єднати між собою всі автомати з боку фази. Зробити це можна за допомогою шінопроводніков типу «гребінка» або за допомогою шматків дроту ВВГ-5 * 6, який використовується для заводить кабелю від основного щитка до щитка в квартирі. Для з'єднання необхідно нарізати шматки довжиною 3 - 4 см і з'єднати послідовно кожен автомат в його верхній частині, починаючи від того, де вже підключена фаза. Якщо в схемі передбачені додаткові автомати, які об'єднують на собі групи приладів, то вони приєднуються наступним чином. У верхній частині до фази, а в нижній частині приєднується провід нуль і звідти на нульову шину і фазу, яка розходиться на групу автоматів. При цьому важливо не переплутати, куди який дріт підключати. Для цього на таких УЗО є маркування.

Установка і підключення електрощитка в квартирі досить просте завдання, з якою можна впоратися своїми силами. Головне - це дотримуватися правил, зазначених в ПУЕ і ГОСТах, а також по завершенню робіт по монтажу продзвонити всі елементи за допомогою тестера на предмет помилок. І якщо все в порядку, то можна викликати електрика з ЖЕКу, щоб той прийняв роботу і підключив квартиру до загальної мережі будинку.
