Нагрівальна кабельна система під дерев'яне покриття підлоги Devidry.
Електричні нагрівальні мати Devidry ™ 100 і набори з терморегуляторами Devidry ™ Kit розроблені спеціально для установки під дерев'яне покриття підлоги. Можна уникнути робіт, пов'язаних із заливкою нагрівального кабелю в стяжку і, таким чином, легко і просто отримати «Тепла підлога» разом з новим дерев'яним покриттям. Покриттям підлоги може бути ламінат, паркетна дошка або паркет завтовшки до 25 мм, а також ковролін і лінолеум.
Десять переваг застосування нагрівальних матів Devidry ™
1. Нагрівальні мати для «сухої» установки під дерев'яне покриття.
2. Не потрібно облаштування стяжки.
3. Заміняють розділову підкладку.
4. Мінімальна товщина конструкції підлоги.
5. Швидко монтуються, легко і просто підключаються: розкласти мати, з'єднати роз'єми і встановити покриття.
6. Вбудовані роз'єми для швидкого з'єднання і підключення.
7. Низька вартість монтажних робіт - система «Зроби сам».
8. Знижені вимоги до рівності бетонної основи.
9. Комфортне розподіл тепла в приміщенні.
10. Додаткова тепло- і звукоізоляція підлоги.

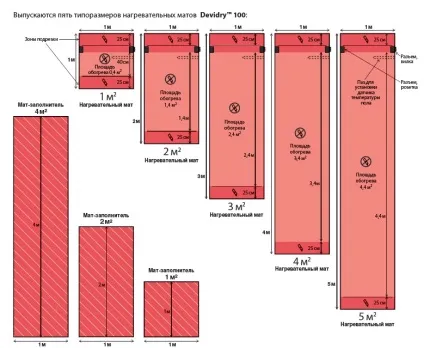

Конструкція нагрівальних матів Devidry ™
Якщо залишилися вільні ділянки підлоги, то на них встановлюється мат-заповнювач Devidry ™ FM, випускається площею 1, 2 і 4 м2, або залишки мату з зон підрізування. Для підгонки мату під розміри приміщення використовуються «зони підрізування» - можна відрізати до 25 см, як від верхнього, так і від нижнього краю нагрівального мату Devidry ™ 100.
Підбір обладнання системи Devidry ™. Загальні рекомендації.
Під дерев'яне покриття нагрівальні мати необхідно встановлювати так, щоб обігрівалась максимально можлива площа!
Основні технічні характеристики:
• Товщина мату: 8 мм
• Нагрівач: екранований кабель
• Електроізоляція: подвійна, клас II
• Звукоізоляція: -17 dB
• Питома потужність: 100 Вт / м2 при 230 В, 90 Вт / м2 при 220 В
При спробі зонного підігріву невеликих ділянок дерев'яної підлоги може виникнути викривлення покриття через різного термічного розширення підігріваються і не підігріваються ділянок. Переконайтеся, що не планується установка стаціонарної меблів без ніжок.
Для управління нагрівальної системою слід застосовувати терморегулятори з обмеженням макс. температури підлоги. DEVI рекомендує застосовувати набір Devidry ™ Pro Kit (c Devireg ™ 535).
Нагрівальні мати підключаються один до одного за допомогою вбудованих роз'ємів. Сумарний струм (потужність) всіх з'єднаних один з одним матів не повинен перевищувати 10 А (2300 Вт).
Слід пам'ятати, що для підключення роз'єму кабелю живлення потрібно залишити не менше 8 см між стіною і першим нагрівальним матом. Ця смуга закривається матом-заповнювачем.
При зміні напрямку укладання підключення матів здійснюється за допомогою спеціального з'єднувального кабелю Devidry ™ Х довжиною 25, 100 або 200 см.
Теплоізолятор, температура статі. Якщо підлога знаходиться на грунті або над холодним підвалом, то в конструкцію підлоги ОБОВ'ЯЗКОВА установка утеплювача товщиною не менше 2 см, а для балконної плити - товщиною не менше 5 см. В інших випадках установка утеплювача бажана.
Наприклад, якщо знизу перебуває тепле приміщення (проміжний поверх) і утеплювач не встановлено, то при товщині дерев'яного покриття 15 мм нагрівальний мат Devidry ™ 100 в стандартному приміщенні з температурою повітря + 20 ° С зможе нагріти поверхню дерев'яної підлоги до комфортної температури + 26 ° С .
Приклад. Вибір обладнання для кімнати розміром 3,03 х 4,88 м
Довжина стіни з вікном дорівнює 3,03 м, що відповідає довжині 3 м одного з нагрівальних матів. Отже, потрібно укладати нагрівальні мати уздовж цієї стіни. «Зайві» 3 см - це зручний для укладання матів запас, при якому не потрібно підрізування по довжині. Для такого напряму укладання місце установки регулятора - правий верхній кут (див. Малюнок). Як варіант - роз'єми можна розташувати «знизу», тоді регулятор слід встановлювати в лівому нижньому кутку.
Площа приміщення: 3,03 х 4,88 = 14,8 м2.
Чотири мату Devidry ™ 100 площею 3 м2 покриють 12 м2 підлоги. Отже, додатково потрібен мат-заповнювач на що залишилася площа 14,8 м2 - 12 м2 = 2,8 м2, вибираємо найближчий - 3 м2 (1 + 2 м2).
Потужність системи з чотирьох матів 3 м2 складе 240 Вт х 4 = 960 Вт, що не перевищує максимально допустиму потужність 2300 Вт або струм 10 А.
Необхідне обладнання Devidry ™:
1 ... 4. Нагрівальний мат Devidry ™ 100, 3 м2 - 4 шт.
5. Мат-заповнювач Devidry ™ FM, 1 м2 - 1 шт. 2 м2 - 1 шт.
6, 7. Набір Devidry ™ Pro Kit з регулятором Devireg ™ 535 або
6. Регулятор Devireg ™ + 7. Кабель Devidry ™ Pro Supply Cord
Рекомендації по монтажу та підключення системи Devidry ™
Використовуйте нагрівальні мати тільки згідно «Інструкцій з монтажу та експлуатації» і рекомендацій DEVI. Слід дотримуватися діючих норм і правил з електробезпеки і будівельних норм!
1. Накресліть план приміщення, в якому буде покладений Devidry ™. Зробіть розрахунок вільної площі. Переконайтеся, що в місці установки нагрівальних матів Devidry ™ не планується установка стаціонарної меблів без ніжок.
2. Підберіть відповідне Вашої площі обладнання Devidry ™. Не забудьте про матах-заповнювачах, які повинні бути встановлені на обігріваються або крайових ділянках статі. Не слід використовувати інші матеріали як заповнювач вільних ділянок - це може призвести до викривлення поверхні покриття підлоги! Застосування терморегулятора з датчиком температури підлоги і з обмеженням максимальної температури підлоги обов'язково!
3. Перед монтажем перевірте правильність укладання стяжки, а також її вологість. Зазвичай, нова стяжка повинна сохнути протягом приблизно 30 днів. Встановіть паробар'єр на стяжку, якщо цього вимагає технологія виробника дерев'яного покриття.
4. Розкладіть мати на чисте і рівне основу підлоги. Сторона нагрівального мату з етикеткою і символом повинна розташовуватися зверху.
5. Підключіть роз'єми матів один до одного. Для цього зніміть захисні кришки і заглушки з роз'ємів.
6. З'єднайте роз'єми між собою.
7. Використовуйте спеціальний ключ для з'єднання і роз'єднання роз'ємів.
8. Якщо конфігурація приміщення не дозволяє послідовно з'єднати роз'єми нагрівальних матів, наприклад, стіни мають злам, то використовується кабель-подовжувач Devidry ™ Х25, Devidry ™ Х100 або Devidry ™ х200 довжиною 25, 100 і 200 см відповідно.
9. Подрежьте краю матів, підганяючи їх під приміщення - максимально можна відрізати 25 см зверху і / або знизу. Зони підрізування позначені символом «ніж». Забороняється будь-яке розрізання мату в зоні нагріву і між роз'ємами - зона позначена символом «закреслений ніж». На обігріваються ділянках розкладе е мати-наповнювачі Devidry ™ FM або, при наявності, залишки з зон підрізування нагрівального мату. Рекомендується проклеїти стики матів липкою стрічкою. Переконайтеся, що встановлена кінцева заглушка в роз'ємі «останнього» нагрівального мату.
10. Встановіть датчик температури підлоги. Місце установки - в зоні підігріву на відстані 20-30 см від її краю. Для цього паз верхнього шару матів біля роз'єму підрізав на заводі. Видаліть цю смужку червоного пластика. В отриманому вирізі-канавці укладіть датчик з дротом. Датчик (потовщення на кінці кабелю) не повинен стосуватися нагрівальних кабелів і розташовується між ними. Виріз зверху проклеюється алюмінієвим скотчем з набору Devidry ™ Kit.
11. Підключіть кабель регулятора. Він підключається до з'єднаних між собою матів за допомогою кабелю зі спеціальним роз'ємом. Підключення можливо тільки з одного боку покладених на підлозі матів - це «правий» роз'єм-вилка! Для підключення кабелю з роз'ємом до нагрівального мату необхідно мати хв. 8 см вільної площі підлоги, яка потім буде закрита заповнювачем. Кабель прокладається по краях в спеціальних вирізах (пазах) поза зоною підігріву. Мінімальний радіус вигину кабелю - 2,5 см. Набір Devidry ™ ProKit з регулятором Devireg ™ 535 містить кабель для підключення довжиною 3 м, 10 А.
12. Встановіть терморегулятор. Для стаціонарної установки в монтажну короб ку використовується набір Devidry ™ Pro Kit з Devireg ™ 535. Для монтажу регулятора і датчика температури необхідно штрабленіе стіни. У штраби встановлюються монтажна коробка для регулятора, гофротруби для датчика температури підлоги і для кабелю підключення до регулятора. Таким же чином можуть бути підключені «звичайні» терморе гуля - тори Devireg ™ за допомогою додаткового кабелю Devidry ™ Pro Supply Cord 3 м, 10 А. Перевірте опір кабелю і опір ізоляції. Підключіть напруга. Перевірте систему - відчуйте тепло на поверхні всіх нагрівальних матів. Тепер можна укладати покриття.
Рекомендована конструкція підлоги.
В Україну поставляються нагрівальні мати з питомою потужністю 100 Вт / м2 при 230 В, що згідно Європейських норм забороняє їх установку на дерев'яну основу підлоги (підлога під матом). Тобто основу підлоги повинно бути бетонним, цементно-піщана стяжка або подібне.
В конструкцію підлоги повинен бути встановлений пароизолятор якомога ближче до дерев'яної поверхні підлоги.
Обмеження температури підлоги з дерев'яним покриттям.
Комфортна температура на поверхні дерев'яної підлоги дорівнює приблизно 25-26 ° С. Виробники дерев'яних покриттів гарантують їх застосування для підлог з підігрівом при обмеженні максимальної температури поверхні підлоги на рівні 27 ° С. Так як датчик встановлюється під поверхнею, а не на ній, в регуляторі рекомендується встановлювати такі обмеження:
* Максимально допустима товщина покриття для Devidry ™ 10
