Вирішив зробити еквалайзер в фари, просто для інтересу, вийшла вельми не погана виріб. Може хто запитає навіщо це потрібно, ну у кожного свої заморочки, хтось робить стробоскопи, хтось VIP-сигнал, а я захопився еквалайзером, та так щоб усі бачили ...

Як виготовити друковану плату
Які матеріали для цього нам знадобляться:

- Склотекстоліт односторонній (розмір 10 х 15)
- Залізо хлорне
- Глянцевий фотопапір Lamond 120 або 140 г / м # 770; 2
- гліцерин
- ацетон
Плату ми виготовимо за технологією лазерно-прасувальну способу. Завдяки підвищеній температурі Тоннер закріпитися (з фотопаперу) на фольгированном текстилі, що захистить мідь від отруєння хлорним залізом.
Необхідні матеріали придбані, приступаємо до роботи.

Далі викачуємо проект плати, в форматі * .lay і схему ... СКАЧАТИ ... [222,09 Kb] (cкачиваний: 228)

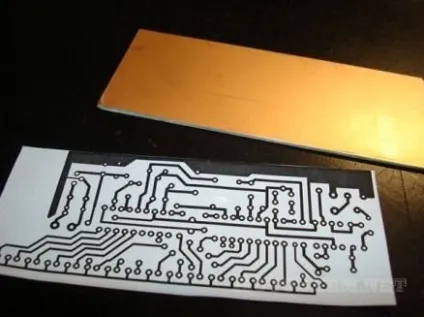

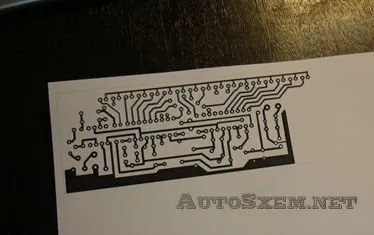

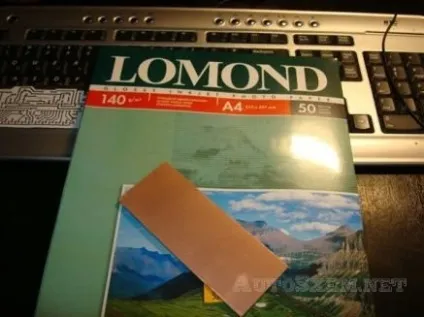

Роздруковуємо плату. Це необхідно робити тільки на лазерному принтері з високою точністю. У програмі Sprint Layout видаляємо шар з підписами, доріжки необхідно перевести в чорний колір. Роздруковуємо в дзеркальному відображенні. Саму роздруківку намагайтеся поменше торкатися, щоб не залишити жирних слідів.

Далі вирізаємо нашу плату і відкладаємо, поки вона нам не знадобитися.

Вирізаємо стеклотекстолит розміром - 115 х 45 мм, прошкуривают дрібною шкіркою і обробляє ацетоном.

Беремо нашу роздруковану плату і перевертаємо на стеклотекстолит тонером вниз, пригладжує праскою на великій температурі. У даній операції дуже важливо пригладити кожен міліметр паперу. Перестаємо гладити, коли папір злегка жовтіє.

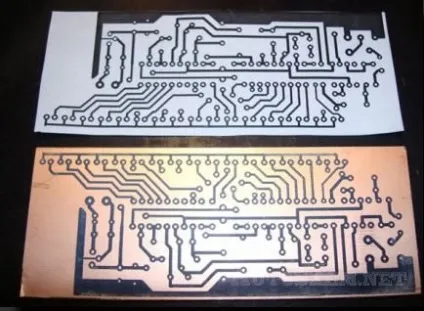

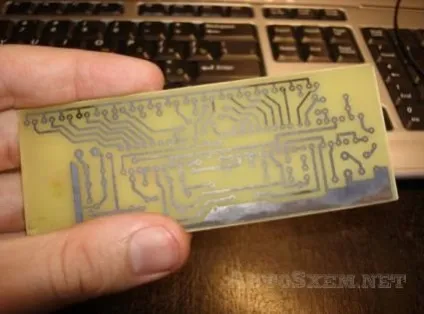

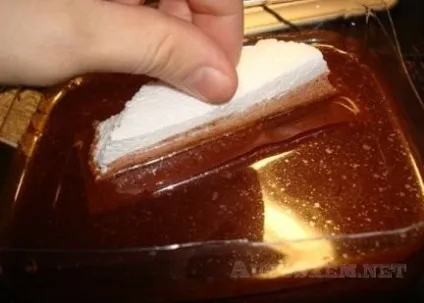

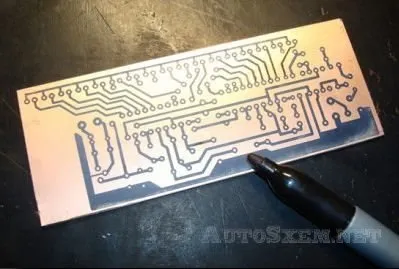

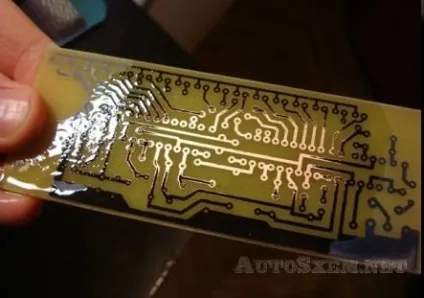

Після того як плата охолоне, акуратно підносимо під струмінь води. Скачує пальцями папір, поки вона від пластика не відійде. Якщо контакти не всі закарбувалися, тонер витравити з часом і контакти розірвуться. Якщо виявили ці місця, то повторіть все заново. Там де невеликі прогалини, їх можна закрити маркером.

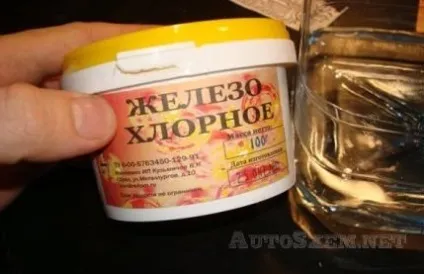

Змішуємо розчин хлорного заліза з водою в пропорції 100 г порошку на 0,5 - 0,7 літра води. Обов'язково порошок сипем в воду і дуже повільно. Розмішуємо і отримуємо однаково іржавий колір.

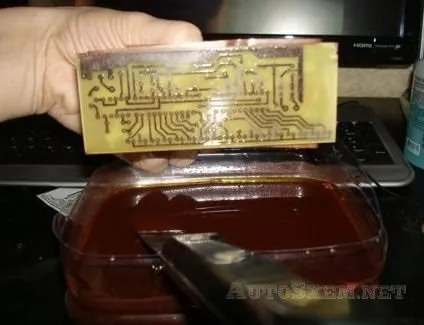

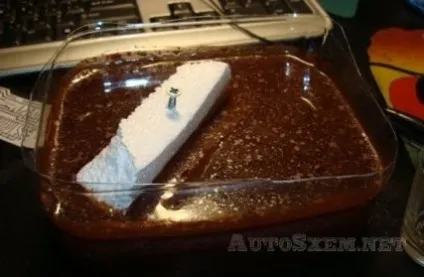

Опускаємо плату під кутом в отриману суміш і вичікуємо 10 - 40 хвилин, іноді поглядаючи за процесом.

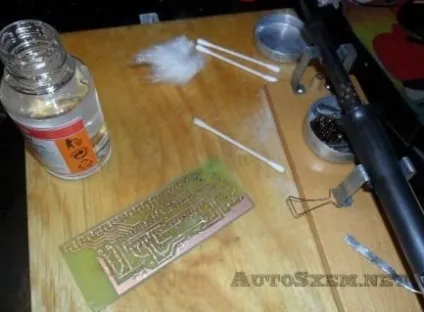

Ми витравлюють всю непотрібну мідь. Далі витягуємо плату і промиваємо під водою. Обов'язково перевірте ще раз на момент розривається і наявність залишків міді. Якщо все пройшло вдало то нічого не повинно бути виявлено. Йдемо далі. Змочуємо вату ацетоном і акуратно видаляємо тонер з плати.

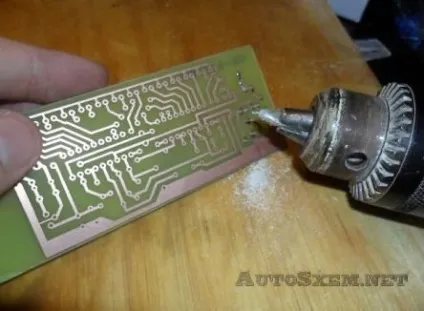

Будівельної дрилем ми будемо свердлити.

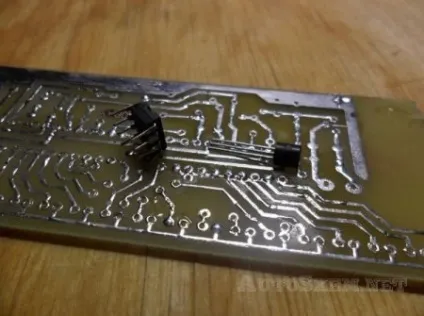

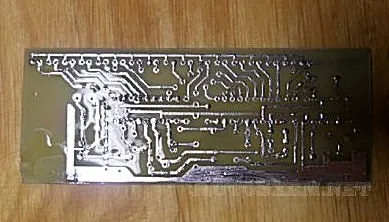

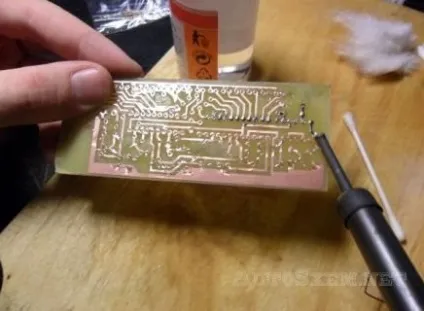

Залужівает плату. Наносимо за допомогою ватної палички шар гліцерину на плату. Розігріваємо паяльник. Вмочаємо його в припій і проводимо по доріжках плати. Доріжки дуже корисно попередньо обробити оловом, щоб уникнути окислення міді і розриває контакту. Моєму під водою плату і залишаємо просохнути.

Сама плата готова, далі приступаємо до наповнення її компонентами.

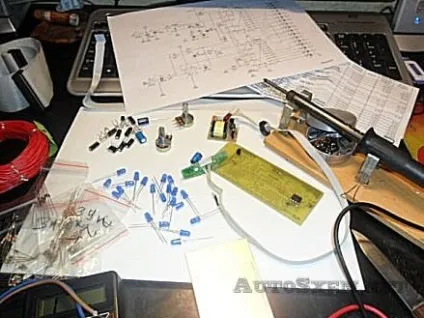

Що для цього нам буде потрібно:

- Стабілізатор напруги 78L05 - 1шт
- ІМС LM3916N - 1 PDIP18 # 735; 2 шт
- Операційний підсилювач TL081 PDIP8 - 1шт
- Діоди 1N4148 (КД522А) 150мА, 100В DO - 35 # 735; 5 шт
резистори:

- 330 Ом
- 2.2 кОм
- 3.0 кОм
- 3.9 кОм
- 47 кому
- 120 кОм
- Підлаштування резистор на 10 кОм, можна 3362-1-103

К10-17А Н90 0.33мкф - 1 шт
К10-17А Н50 0.1мкф - 2 шт
К50-35 47мкф 16В- 3шт
К50-35 470мкф 16В - 1шт
Стабілізатор напруги: спочатку потрібно спаяти схеми на LM7805 в корпусі ТО220, вони тільки на 1А, кріпимо на нього радіатор. Якщо буде великий ампераж, то придбайте стабілізатор.

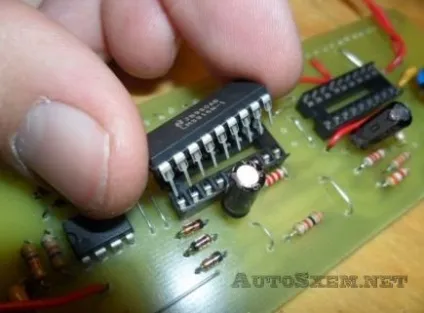

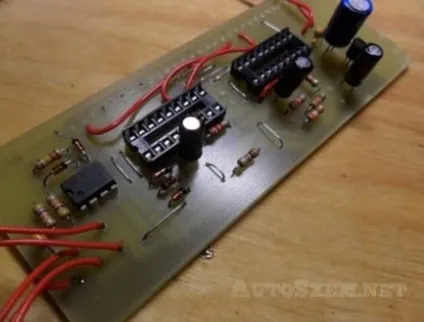

Подбайте про панельках для мікросхем, тому що випоювати схеми, якщо вони не справні, досить важко.

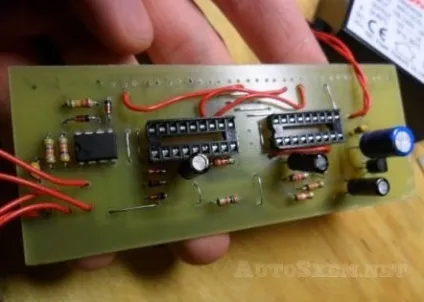

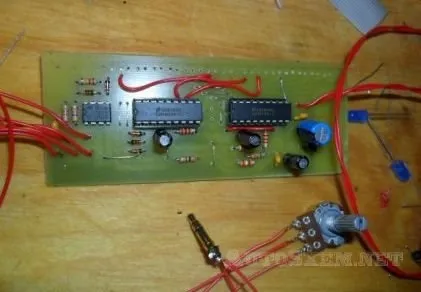

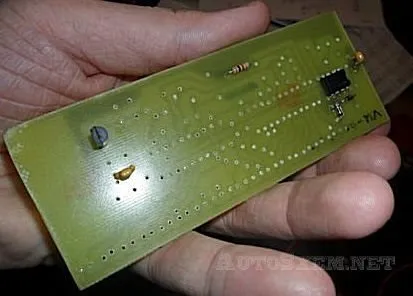

Сподіваюся сам процес паяння не потрібно пояснювати, тому досить фотографій.

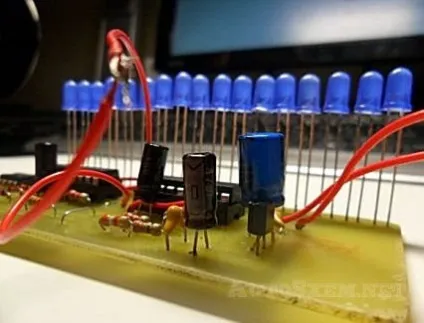

І кінцевий результат ... звичайно це на іншій машині, але задумка була так зробити ...
