Ефективне рішення - грубка на дровах своїми руками

Багато людей, що мають приватний будинок, просто не уявляють його без печі. Здавна цей атрибут людського житла був любимо і поважаємо. Піч зігріє, нагодує і вилікує - саме через це. навіть при наявності проведеного в будинку газу, господарі не поспішають від неї відмовлятися, а зводячи нові будинки, в першу чергу замислюються про це будову.

«Грубку» називали затишні малоукраінскіе печі. які мали лежанки, і сьогодні вони знову стають популярними. Грубка на дровах своїми руками може бути зведена при будівництві будинку або вбудована вже в готове приміщення.

Грубка на дровах своїми руками

При появі вУкаіни грубок-голландок, вони увійшли в моду. так як мали компактний стрункий вид. Але, мабуть. вони здалися місцевим жителям малофункціональними. і тому їх модернізували, додавши до схеми споруди ще й лежанку. Вийшов варіант російсько-голландської печі, її і стали називати «грубкою». Вона має варочно-опалювальні функції, іноді об'єднана з каміном, і опалюється дровами.

Розроблено різні моделі таких печей: з лежанкою збоку або ззаду, високо, майже під стелею або на рівні столу.

Як і всі опалювальні споруди з цегли, піч-грубка має свою порядовой схему кладки - вона і стає керівництвом під час роботи. Розглянувши запропонований план, можна зрозуміти, як повинен йти цей процес. Представлена піч в стані нагріти кімнату площею 25 - 30 кв.м.

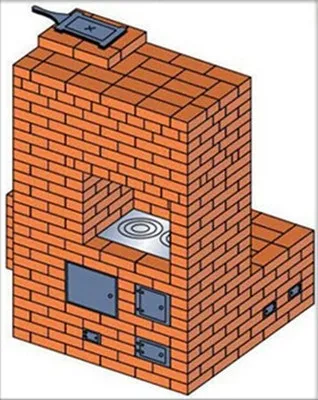

Нескладна, але ефективна піч-грубка

Але, перш ніж приступати до зведення, потрібно запастися усіма необхідними матеріалами для пристрою цього своєрідного твору мистецтва.

Для пристрою печі необхідно мати такі матеріали:

червона цегла в кількості 800 шт .;

силікатна цегла для топки 150 шт .;
чавунні дверцята для топки 25 × 21 см, піддувала 25 × 13 см по 1 шт. і 18 × 10 - 5шт.;
чавунна засувка для димоходу 25 × 13 см -2 шт .;
варильна плита з двома конфорками розміром 71 × 41 - 1 шт .;
колосник для топки 25 × 25 см -1 шт .;
духовка розміром 31 × 37 × 28 см;
металевий куточок 5 × 5 або 4,5 × 4,5 см;
щебінь і арматура для фундаменту;
сталевий дріт для кріплення дверцят;
цемент. пісок, гравій, глина або спеціальна суха суміш для кладки камінів.

Найкраще все матеріали взяти з невеликим запасом, щоб в процесі роботи не виявилося, що чогось не вистачає.

Розчин для кладки

Розчин для кладки печі тепер можна придбати в будівельних магазинах, але можна приготувати його і самостійно. Саморобний розчин обійдеться вам набагато дешевше, а також він має свої переваги.

Раніше кладка здійснювалася на розчин, виготовлений з глини і піску, проте він довго сохне, і часто при випалюванні на ньому з'являються тріщини, тому хочеться поділитися рецептом іншого, більш пластичного розчину, що має хорошу адгезію.

Для його виготовлення розчину будуть потрібні пісок, цемент і звичайна глина, яку витягують при отритії котлованів або колодязів. Її потрібно розвести до консистенції густої сметани, а потім протерти через сітку. Це робиться для того, щоб позбутися від сміття і дрібних каменів.

Розчин готують в різних пропорціях - вони залежать від жирності глини. Щоб визначити кращий з них потрібно приготувати десять різних варіантів, по 20 - 50 грамів. Всі варіанти розчинів складаються з однієї частини цементу і:

10 частин глини і 1 частини піску;
9 частин глини і 2 частин піску;
8 частин глини і 3 частин піску, і так далі, поступово зменшуючи на 1 одиницю кількість глини і, відповідно, збільшуючи частку піску.

Далі зразки розкладаються в окремі коробочки, і потрібно почекати, поки вони повністю висохнуть. Кращий з них буде той, який має в своєму складі більше глини і, висохши, що не потріскається. На коробках потрібно зробити написи, скільки і яких інгредієнтів замішано саме в цьому складі.

Склад розчину має такі переваги:

він приготовлений з доступних за ціною матеріалів;
він міцний навіть без випалу;
нагріваючись, сухий розчин обжигается;
дуже швидко сохне, завдяки наявності в ньому цементу;
після висихання він стає набагато стійкіше до вологи, ніж традиційний розчин.

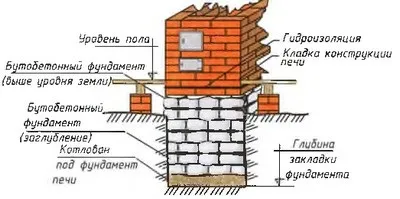

Закладка фундаменту починається з підготовки ями котловану, вона повинна мати глибину, як мінімум 50 см, а іноді - і глибше. Дуже глибокий фундамент роблять в нестабільних пучістих грунтах, де будь-яка споруда потребує більш серйозного зміцнення.

Основа грубки - надійний фундамент

Якщо фундамент влаштовується в готовому будові, необхідно зробити розмітку підлоги і видалити його частина, в тому місці, де буде встановлена піч. Розмір майданчика під фундамент повинен бути на 15 - 20 см більше в кожну сторону, ніж перший ряд кладки грубки.
Дно котловану добре утрамбовується і викладається глиною, її шар складає від 10 до 15 см.
Потім йде шар щебеню в 10 - 12 см.
Наступною прокладкою послужить шар гравію.
Встановлюється дерев'яна опалубка, укладаються армуючі сітки.
Проводиться заливка бутобетонної сумішшю, її товщина повинна становити 20 - 25 см як мінімум. Бетонний фундамент повинен мати поглиблену в землю і надземну частину, також складову 20 - 25 см.
Після застигання цементної стяжки на всю її площу розстеляється гідроізолірующій матеріал. наприклад руберойд. На нього і буде укладатися перший ряд кладки.

кладка печі

Кожен пічник має свої секрети, придбані за роки роботи. Але навіть деякі досвідчені майстри, починаючи кладку, перш ніж замішувати розчин, укладають всю конструкцію насухо. Це робиться для того, щоб розібратися в конфігурації кожного ряду. Крім цього, перед кладкою на розчин, кожен ряд також укладають насухо, щоб була можливість підігнати цеглини за розміром. І тільки після цього свавілля кладку ряду з розчином. Найкраще дотримуватися цих хитрощів і проводити процес не поспішаючи, щоб не зробити фатальних помилок, при яких не буде хорошої тяги або навпаки все тепло буде йти в трубу.

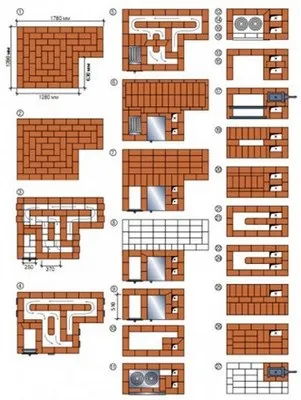

Загальна порядовая схема викладення одного з варіантів грубки

Представлена схема показує кладку найважливіших рядів, на які укладаються чавунні і металеві елементи. Щоб правильно виконати інші ряди, дуже важливо дотримуватися плану дій.

Викладення початкових рядів

Перший ряд повинен бути викладений точно і акуратно на розміченій поверхні, так як він дасть направлення всієї конструкції. Для цього потрібно контролювати рівність кладки за допомогою рівня і куточка. Цей ряд суцільний і не має складних конфігурацій, так само, як і другий.

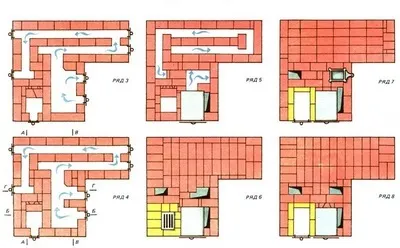

Викладаємо ряди з третього по восьмий

З третього ряду починається робота, що вимагає особливої уважності і вправності, так як від правильності їх кладки буде залежати робота печі. На третьому ряду виставляються всі нижні дверцята поддувальную отворів. Їх закріплюють за допомогою сталевого дроту. На схемі добре видно рух теплого повітря, який зігріває всю конструкцію, в тому числі і лежанку.
На п'ятому ряду встановлюється духову шафу. Не можна забувати, що біля нього залишається пустотний отвір. в якому довше зберігатиметься нагріте повітря.
З шостого ряду починають викладати топку силікатною цеглою, тут же укладається колосник.
У сьомому ряду на місце, де починається димохід, укладають першу засувку, а також встановлюють дверцята топки.
Восьмий ряд - це завершення кладки поверхні лежанки, вона повинна бути ідеально рівною, інакше всі горбки ви відчуєте своєю спиною.

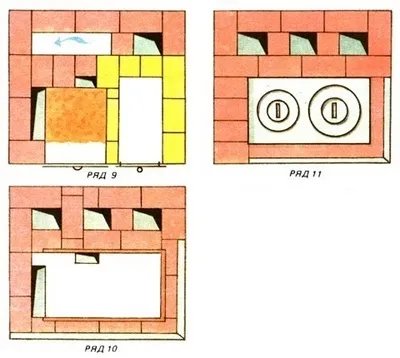

Ряди з дев'ятого по одинадцятий, з установкою вручений панелі

Дев'ятий ряд кладуть по схемі, так само, як і десятий. Після його завершення встановлюється зміцнює рама, зварена з металевого куточка. На одинадцятому ряду монтується панель.

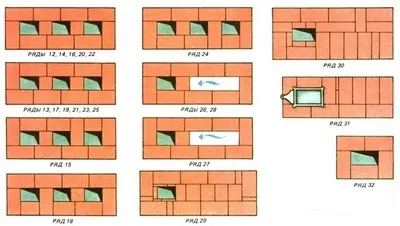

Викладення вертикальної частини печі-грубки

Наступні ряди йдуть по схемі. На тридцять першому ставлять засувку, навколо якої виконують кладку димоходу.
У горищному перекритті димохідну трубу необхідно ізолювати ізовером від легкозаймистих деталей конструкції будівлі. Оголовок труби виводиться на дах, навколо нього влаштовується гідроізоляція, а зверху надівається спеціальний парасолю.

Моделі грубки з лежанкою

Як говорилося вище, грубки можуть мати зазнообразние конструкції, з різним розташуванням лежанки, топки і вручений плити. Варто розглянути кілька з них, щоб знати, на якому з варіантів зупинитися.

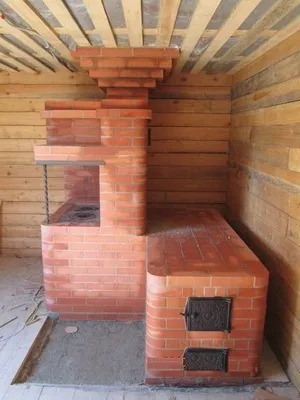

Свежевиложенная пічка-грубка - затишний куточок

На даному фото представлена недавно складена піч, встановлена в будинку, що будується. Вдало розташована лежанка, дозволить влаштувати відмінне відокремлене місце для відпочинку. Для лежака і вручений панелі влаштовані окремі топки, що допоможе заощадити тепло.

У літню пору ніхто не захоче грітися на гарячому лежаку, а ось плита може стати в нагоді для приготування їжі, і її можна натопити до потрібної температури дуже швидко - тепло не буде йти на на грев лежака.

Над плитою влаштовано місце для сушіння, або ж його можна використовувати для зберігання сипучих продуктів. У всякому разі, додаткова полку на кухні ніколи не завадить.

Коли це місце виявить домашній кіт, то воно стане його улюбленим притулком, особливо в зимовий час.

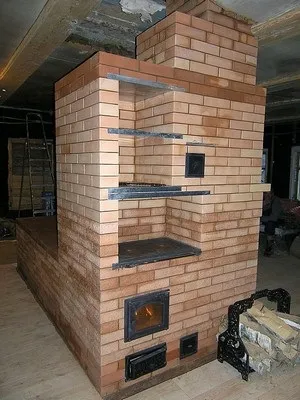

Така грубка запросто зігріє 2-3 приміщення

Ця піч має теж вдале місце розташування, так як навколо неї можна створити відразу три кімнати, які можуть бути обігріті. В одну з них грубка виходить лежанкою. Іншу кімнату зігріє тепла стіна печі. У приміщення кухні буде знаходитися сторона з варильною плитою і топкою. а також полки для сушіння.

З такою піччю майже весь будинок буде отоплен в холодну пору, просушена промокла взуття і одяг, приготований гарячий обід. Вона стане надійною помічницею в будь-якій ситуації. Варто тільки закласти в неї дрова і запалити вогонь - і у вашому будинку з'явиться затишок і комфорт.

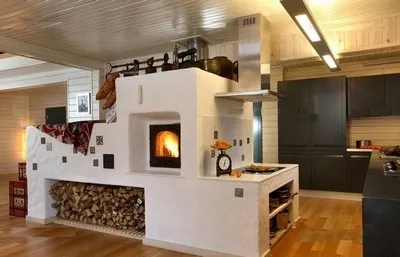

Відмінно виписується навіть з ультрасучасний дизайн кімнати

Ця грубка хороша для великої кімнати, де можна розташувати і кухню, і їдальню. Прийшовши з морозу, відмінно буде забратися на теплу лежанку і як слід відігрітися. Для зручності з іншого боку печі влаштовані ступені. Для дров передбачена ніша, в якій вони будуть завжди сухими. Піч в цьому приміщенні є центральним атрибутом інтер'єру, який створює приємну затишну атмосферу і виконує необхідні для будинку функції.

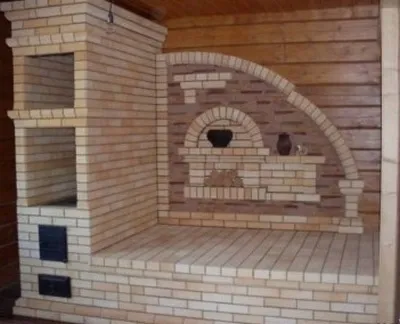

Грубка зі світлої цегли - чому не готова ліжко?

Модель цієї грубки має двоспальне лежанку, яка схожа на ліжко - варто лише покласти на неї матрац і застелити білизна. У зимовий час натоплена з вечора піч буде зігрівати сплячих до самого ранку. Плита має одну конфорку, але зігріти чайник або приготувати їжу - цілком можливо. Зверху над поверхнею влаштована сушильна камера, яка може стати в нагоді для різних потреб. Не можна не помітити і панно на стіні, що має невеликі полки, на які можна зручно влаштувати улюблені книги.

Вся конструкція виконана із силікатної цегли, світлого кольору, що робить її ексклюзивною, так як в основному такий матеріал використовується тільки для кладки топки.

Скласти в будинку піч справа дуже відповідальна і досить складне. Якщо ви ніколи не мали справу з подібною роботою, то, може бути, краще буде довірити її кваліфікованому пічник, склалося вже не один десяток подібних конструкцій. Але, якщо ви хочете ризикнути і спробувати свої сили, виконуйте всі рекомендації, які допоможуть вам вдало завершити справу.
