Двотрубна система опалення будинку різні варіанти схем
Двотрубна система опалення (загальна схема)
Двотрубна система опалення найчастіше застосовується в приватних будинках малої і середньої площі.
Схема двотрубної системи показана на малюнку:
Двотрубна система опалення
Назва "двухтрубная" ця система опалення отримала тому, що теплоносій тут подається по одній трубі (подає), а відводиться по інший (відводить, "обратке").
Поквартирна розводка по двухтрубной схемою здійснюється за допомогою колектора. При двотрубної системі опалення можлива додаткова комплектація термостатом.
Є різновид двотрубної системи опалення: променева або колекторна система, але про неї поговоримо в окремій статті, вона того варта.
Двотрубна одноповерхова схема монтажу опалення
У двухтрубной одноповерхової системі опалення окрема труба, що подає гарячу воду до опалювальних приладів, і окрема труба, що відводить охолоджену воду в котел. Подає і відводить труби в такій системі називаються ще стояками.
Зворотна лінія в двухтрубной одноповерхової системі ведеться у статі, що особливо зручно при відсутності дверей на шляху трубопроводу. Якщо ж двері зустрічаються, то їх обходять П-образної трубою або ведуть трубу під підлогою. Але на підпільній частини потрібно обходитися без з'єднань, інакше при виникненні течі її не можна буде вчасно виявити і усунути.
Верхня розводка труб з гарячою водою розташовується в 0,4-0,5 м від стелі. Зрозуміло, що це трохи псує зовнішній вигляд кімнати. Та й втрати тепла через стелю можливі. Щоб не псувати дизайн приміщення, труби при такому вигляді розводки ховають на горище, як слід їх при цьому утепливши.
Двотрубні системи опалення з гарячою розводкою під підвіконнями і над опалювальними приладами
Така розводка усуває проблеми попередньої системи, однак і ця система не позбавлена недоліків: надпольная і підпільна лінії зберігаються, прогрів системи відбувається недостатньо швидко, від чого виникає необхідність встановлювати проточний розширювальний бак.
Двотрубна двоповерхова система опалення
Двотрубна двоповерхова система опалення з верхньою розводкою і з природною циркуляцією теплоносія
Двотрубні двоповерхові системи надійніше і ефективніше, ніж двотрубні одноповерхові. Значний перепад висоти між радіаторами верхнього поверху і котлом, встановленим на нижньому поверсі (або в підвалі), викликає посилену циркуляцію теплоносія. А через посилення витяжки паливо в котлі згорає повніше.
Гарячий теплоносій в двухтрубной двоповерхової системі надходить спершу з котла під стелю верхнього поверху або на горище по вертикальному стояку. Далі теплоносій йде по похилих трубопроводах до опалювальних приладів. Надлишок, що виник через розширення води, виділяється в розширювальний бак.
Двотрубна система опалення з нижнім розведенням
В системі опалення з нижнім розведенням труба, що підводить розташовується на рівні радіаторів або під ними.
На схемах нижче суцільними лініями показані стояки гарячої води, пунктирними - обратки.

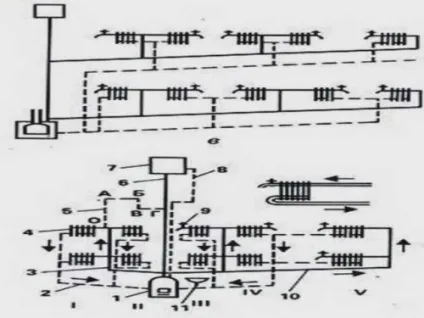

Двотрубна двоповерхова система опалення з нижнім розведенням
Така підводка страждає утворенням повітряних пробок, від яких позбавити опалювальні прилади верхнього поверху непросто. Для вирішення даної проблеми на кожен радіатор ставлять кран Маєвського або прокладають спеціальні повітряні труби в самій системі. З таких повітряних труб (участо А-Б на рис.) Повітря виходить в головний стояк і далі віддаляється сам із системи через розширювальний бак.
При нижньої розведенню на кожному радіаторі необхідно ставити кран для видалення повітря (кран Маєвського).
Переваги двотрубної системи опалення
Плюс даної схеми - простота.
Така система дуже ефективна, т. К. Радіатори з'єднуються паралельно, незалежно один від одного.
Так само можна вважати, що у кожного радіатора на вході ми маємо однакову температуру теплоносія.
Мінуси двотрубної системи опалення
Недоліком даної схеми є нерівномірність витрат теплоносія і, відповідно, тепловіддачі від радіаторів, які перебувають на різних відстанях від насоса.
Двотрубна система опалення вимагає належної інфраструктури, а тому підходить не для всіх об'єктів.
Схема підключення Тіхельмана
Існує така ще схема:
Вона теж двухтрубная, але її ще називають схемою Тіхельмана а деякі - попутно-перехлёстивающей.
Це схема застосовується, коли потрібно опалювати великі площі: великі будівлі, склади, ангари, гаражі. Чим вона відрізняється від звичайної двотрубної системи?
Всі пристрої системи опалення такі ж, як при інших схемах підключення радіаторів: котел з запірною арматурою, циркуляційний насос, блок безпеки, радіаторні крани на радіаторах.
Особливість же тут така: в системі, на подачі і на звороті, є звужують пристрої. звучить незрозуміло, але на ділі все просто, дочитайте.
Що це за звужують пристрої і для чого вони?
Припустимо, від котла йде труба діаметром 50 мм. Відведення на перший радіатор ми робимо 20 мм. Потім пішов перехід і - ділянку діаметром 40 мм. Відведення на другий радіатор 20 мм. Після другого радіатора труба пішла діаметром 32 мм. Знову відведення на третій радіатор 20 мм. І далі труба пішла вже 25 мм з входом в останній радіатор (теж 20 мм).
Таким чином, потоки на всі ділянки радіаторів розподіляються рівномірно.
Обратку збираємо в дзеркальному відображенні подачі. Подача на перший радіатор була від котла, від нього ж (радіатора) починається обратка. Тобто, ми в першу чергу з першого збираємо обратку і останнім підключаємо до обратке останній радіатор. При цьому перший радіатор підключається до труби самого малого діаметру. Далі труба йде на збільшення, так що, врешті-решт, остання ділянка - від останнього радіатора до котла, має найбільший діаметр 50 мм.
Гідність такої схеми: на великих площах радіатори будуть нагріватися рівномірно, однаково - за рахунок звуження потоку.
Отже, двотрубна система опалення нам тепер знайома і зрозуміла, розберемося з іншими схемами підключення радіаторів.
