Двосхилий дах з широким виносом (навісом) своїми руками - фото і креслення, матеріали для оздоблення
Крижі зі складними конфігураціями і формами (наприклад з переломами площин, і перетинами скатів на різних рівнях) у нас вУкаіни зустрічаються не так вже й часто.
Набагато практичніше вУкаіни на будинку зробити традиційну, звичайну двосхилий дах з кутом нахилу 30-45 градусів. взимку з неї під власною вагою сповзає сніг, влітку конструкція застрахована від застою дощової води.

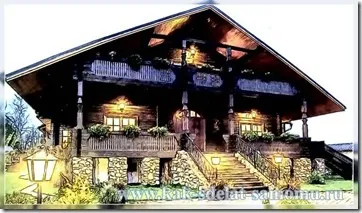

Однак і похилі двосхилі дахи з великими виносами - візитні картки стилів шале (часто застосовуються архітектором новатором Ллойдом Райтом в його проектах) - знаходять все більше прихильників. У порівнянні зі звичайними вони мають ряд переваг: козирки такого даху виступаючи над стінами будинку надійно закривають і фундамент і самі стіни від опадів, і головне - з'являється додаткове укриття простір навколо будинку. своєрідна тераса на якій можна встановити столик, оповити простір кучерявими рослини.
Досвід показує, що при винесенні в 1,5 м стіні не страшний ніякий дощ, але ж винос даху при правильному розрахунку може досягати 3 м!
Влітку, коли сонце в зеніті, звіси створюють рятівну тінь, а взимку, при низькому сонці, ця конструкція даху абсолютно не позначається на освітленості будинку. Похилий дах має на увазі, що під нею розташовується простора мансарда зі скошеними стелями - хороший привід поєднати зовнішню естетику будинку з додатковим житловим простором.
Пристрій великого виносу плоского даху вимагає ретельного розрахунку, тому обмежимося загальним описом, щоб просто пояснити принцип цієї конструкції.
Щоб зробити фронтонний звис, досить подовжити коньковий брус і мауерлат на обох стінах, щоб вони виступали за фронтони на необхідну довжину.
Зшивати брус з двох-трьох частин (в залежності від довжини даху) треба так, щоб місце кріплення виявилося між фронтонами, всередині покрівельної системи.
Для з'єднання частин коньковой балки використовують або відрізок бруса (кріплять на довгі шурупи або анкера під гребеневим бруском або збоку), або дві товсті дошки (по типу сендвіча, затискаючи балку між ними). У разі необхідності на виносі встановлюються крокви. Після завершення робіт з дахом фронтонний звис знизу можна підшити шунтованнимі дошками і зробити софіт.
Для облаштування карнизного звису досить винести кінці крокв за зовнішню, зовнішню поверхню стіни. Але далеко не кожне крокви може похвалитися потрібною довжиною, тому крокви доводиться нарощувати кобилками. До торців кобилок кріпиться обв'язування з дощок.
Для більшої надійності звіси (особливо якщо вони дуже широкі) можна підтримати підкосами (укосинами) або консолями. Перші являють собою брус, поставлений зовні в розпір між кобилкою і стіною, другі - складна А-подібна конструкція, закріплена на стіні і підтримуюча дах. Якщо планується використовувати консолі, то в стіни рекомендується обов'язково заздалегідь закласти анкери. Опорні вузли, до всього іншого, дуже декоративні, нерідко забарвлюються в контрастний до стін колір.
Скала звис можна залишити відкритим або ж закрити софітів, тільки в цьому випадку софіт буде розташовуватися не паралельно скосу даху, як на фронтонному свесе, а під прямим кутом до стіни будинку. Для вентиляції отриманого простору залишають невеликий зазор або роблять в дошках підшивки отвори для вентиляції і проникнення повітря. Щоб в будинку було більше світла, софіти фарбують в світлі тони. (Ллойд Райт в своїх будинках нерідко частина широкого карнизного свеса над вікнами робив ґратчастим, як пергола, і доповнював кучерявими рослинами.)
Навіть якщо планування будинку далека від шале і мансарди немає в помині, зробити практичні карнизні звіси більш ніж можливо. Для збільшення площі даху можна випустити покрівельні балки (затяжки), що забезпечують жорсткість даху, за зовнішню поверхню стіни. У тій же ролі можуть виступати залізобетонні плити перекриття, пущені поверх стіни будинку, на зразок балконних.

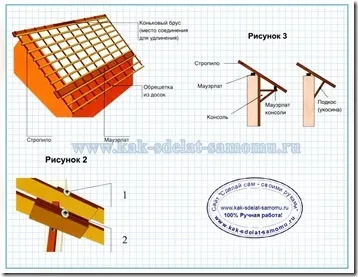

Малюнок-схема 1: Креслення конструкції даху з виносами
Малюнок 2: Два варіанти кріплення кобили до крокви:
1. Кобила до крокви кріпиться внахлест. Використовується менше довгих болтів для стяжки конструкції.
2. Встик через анкер (анкер між стиком кобили і кроквою) з накладками з обох сторін.
Малюнок 3. Способи підтримки схилу
Покриття для двосхилим даху
Покриття для розпластаних дахів не повинно бути важким, а значить, такі сучасні матеріали, як металочерепиця, гнучка і композитна черепиці, для них підходять просто ідеально.
Основою гнучкої черепиці може бути повсть або стеклохолст. Повсть просочують бітумно-полімерним складом.
Зовнішня сторона такої черепиці оброблена базальтовим гранулятом або як варіант, мінеральної крихтою.
Це частіше рулонний або листовий покрівельний матеріал, який легко різати. Відходи при монтажі м'якої покрівлі мінімальні.
Металочерепиця має полімерне покриття, яке надає даху стійкість до корозії. Вона легко вкладається, накриваючи відразу велику площу даху.
Головний мінус - шум під час дощу
Якщо металочерепиця оброблена кам'яним гранулятом (верхній шар), то вона називається композитної черепицею
Головний її мінус - дорога. Інше все суцільні плюси і переваги - не галаслива, догляд не потрібен, термін служби дуже довгий.
Гарантія на металочерепицю з якісним полімерним покриттям складає 40-50 років (при товщині стали не менше 0,50 мм і вмісті цинку не менше 275 г / кв. М). Вона ідеально підходить під умови «поставив і забув». Вибираючи покрівельний матеріал, треба звертати увагу на популярність виробника, а при покупці дуже уважно дивитися на маркування, нанесену на покрівельні листи. Важливо при самомонтаже неухильно дотримуватися вимог виробника, викладені в інструкції. І ще одне доповнення: при використанні металочерепиці треба особливу увагу приділити тепло- і звукоізоляції мансарди. При достатній товщині утеплювача почути шум дощу, який стукає по даху, можна буде тільки при відкритих вікнах.
На дахах зі складною геометрією або з великими карнизними свесами гнучка черепиця найбільш краща. Під неї потрібно суцільне дерев'яне підставу, і завдяки застосуванню вологостійкої фанери покрівля виходить пружна. Гнучка черепиця зберігає пластичність довгі роки, і якщо все-таки відбудеться прогин поверхні (від великої кількості снігу, при неправильному розрахунку конструкції), то матеріал витримає навантаження і просто повторить деформаційний вада. Розрахунковий термін служби матеріалу - 50 років.
Традиційне покриття для Полгою даху з великими «крилами»
В ідеалі дах з великим виносом повинна бути покрита дерев'яною черепицею - гонтом.
Всупереч поширеній думці дерев'яна черепиця гонт не такий вже і непрактичний матеріал, вона досить довговічна, а вже про її безшумність і говорити не доводиться.
Монтаж дерев'яної черепиці відбувається шляхом кріплення її до настилу за допомогою нагелів (дерев'яних цвяхів) або скоб з оцинкованого металу.
Найчастіше гонт роблять з таких порід дерева як осика, дуб, кедр, модрина. До речі дерев'яна черепиця з кедра набуває через кілька років після її монтажу на дах дуже красивий срібний колір. А от самій придатною для виготовлення вважається модрина - стійкість у неї відмінна, колір гарний а фактура глибока
Утеплення підпокрівельного простору під двосхилим дахом
Хоча сніг на похилому даху і створює додаткову теплоізоляцію будинку, без якісного утеплення мансарди не обійтися.
Асортимент матеріалів, за допомогою яких можна утеплити мансарду і підпокрівельний простір дуже великий - правда найчастіше в хід йде синтетика. Останнім часом все частіше використовується ековата, про утеплення з її допомогою ми писали в цій статті.
Утеплення своїми руками можна зробити будь-яким підходящим за вартістю і досвіду роботи матеріалом, якщо ж утеплення робити наймаєте бригаду, то з великою часткою впевненості можна сказати що в якості утеплювача Вам запропонують базальтову вату.
Тим, хто бажає відтворити атмосферу шале повністю, можна порекомендувати утеплити дах очеретом. Між кроквами укладають очеретяні мати, які знизу підшиваються вагонкою.
- Опорою для широких виносів даху можуть служити стовпи.
- Галерея виглядає дуже ефектно, але для її спорудження потрібен комплекс розрахунків, що враховують навантаження не тільки на дах, а й на фундамент. Особливо якщо під будинком він один, а під стовпами - інший.
- Без чіткого проекту ризик, що стовпи будуть «гуляти самі по собі» »і в кінцевому підсумку це призведе до руйнування даху, дуже великий.
Будівельні терміни використовуються в статті:
покриття даху, зовнішня оболонка, яка бере на себе атмосферні опади і вітрове навантаження.
