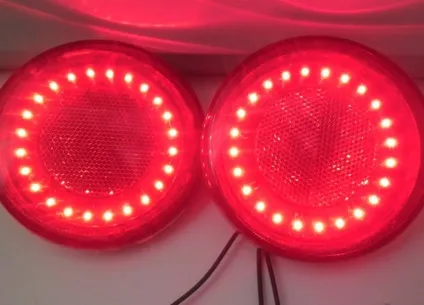

Ідея полягає в установці дворежимної підсвічування катафоти, розглянемо на прикладі CHEVROLET CRUZE. Зовнішнє кільце - стоп, а внутрішній простір під призмами катафоти - габарит.

Самі катафоти складаються з трьох частин, сіре підставу, прозоре "скло" - призма і червоний пластик, який все це закриває.

Червона точка - це шматочок фетру, приклеєний на вентиляційний отвір.

Всі три частини катафоти, найкраще демонтувати за допомогою маленької дискової пили, проте, в разі її відсутності можна використовувати фрезу.

Для виготовлення плати використовуємо тонкий односторонній текстоліт. Якщо його немає в наявності, можна розщепити двосторонній.

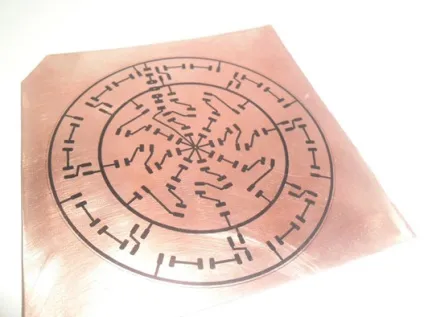

Далі виготовляємо плату за технологією ЛУТ: виробляємо виміри, робимо розстановку елементів і розведення доріжок в зручній для себе програму (Sprint-Layout), далі роздруковуємо креслення на папері і, приклавши надруковане до фользі текстоліту, прасуємо вийшов бутерброд, потім розмочуємо в водичці і акуратно скачуємо пальцями папір.

Далі необхідно приладнати наші плати всередину новоспечених ліхтарів і вивести живлять дроти

Після цього необхідно склеїти або запаяти корпус (бажано для проводки виконати новий отвір і загерметизувати його).

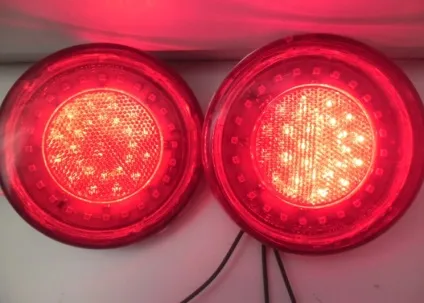

Два режиму роботи
