Дверний дзвінок для початківців

Дверний дзвінок Багатоканальний ДЛЯ ПОЧАТКІВЦІВ

Схема принципова електрична

Зібране без помилок, починає працювати відразу. Харчування можливо від джерела постійного струму 12 вольт (тоді діоди Д1-Д4 і конденсатор С4 виключають). Дзвінкове імпульсами АТС змінного струму 110 вольт 25 герц - в цьому випадку, ємність конденсатора С4, повинна бути 1 микрофарад на 400 вольт.

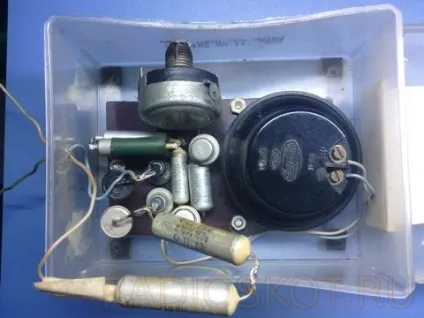

Напругою змінного струму 220 вольт 50 герц, при використанні в якості квартирного дзвінка (в цьому випадку, ємність конденсатора С4, повинна бути 0,5 мікрофарад на 400 вольт). Збиралося пристрій, на шматках фольгованого гетинаксу, які нарізав на станочке (Умілі руки) маленької циркулярною фрезою. Одну плату, використовував в якості кондуктора, для свердління отворів, але можна збирати і навісним монтажем.

застосовані деталі

Дуже хороші результати давало застосування чеського капсуля опором 50 ом, але у нього є одна особливість - щоб домогтися гарної гучності, потрібно вийняти пластмасову заглушку з боку контактних гвинтів, під якою знаходиться регулювальний гвинт і включивши пристрій, невеликий викруткою, провести регулювання, відкручуючи і закручуючи гвинт, для досягнення максимальної гучності звуку.

Попередження! Якщо ви збираєтеся застосувати цей пристрій в якості дверного дзвінка, що не налаштовуйте його підключивши до мережі 220 вольт! Можете потрапити під високу напругу! Налаштуйте підключивши до постійного струму 12 вольт, вже потім підключайте напруга в електромережі.
