Други! Хто б навчив користуватися компасом) популярне зброю
Інтрукція по користуванню такими компасами, особливо китайськими.
1. Встановити руку в мотузяну петлю
2. Розкрутити (розгойдати) виріб над головою.
3. Далі смю інструкцію з користування кистенем.
А якщо серйозно, то такі компаса дюже незручні і важкі. Мені не сподобався такий навіть американський армійський (теж подарунок, а дарованому компасу, як то кажуть, в ж..у не заглядають).
З лічног досвіду найкраще себе зарекомендували спортивні рідинні компаса. Особливо доперестроечного виробництва Польщі або НДР. Наші теж гарно виглядали. Якщо такий попадеться, то дивитися треба на люфт поворотної колби -недолжна сильно в сторони зміщуватися. Якщо важко крутиться - смазсть вазеліном.
А що конкретно треба розповісти про компас. З його допомогою можна:
- Визначати сторони горизонту
- Рухатися по азимутах в різних умовах
- Визначати час (досить точно, при відомій практиці і повних даних - з точністю до 5 хвилин).
- Визначати кутові величини об'єктів (і отже - дальності)
- При наявності фантазії - безліч інших справ.
Що конкретно цікавить?
Попутно питання до всіх: у кого є компас типу АК-100 (Артилерійський Компас - 100. Це такий з дзеркалом і дзеркальною шкалою, показує південь замість півночі). Я б купив - мій улюблений компас!
А чи немає у вас фотки цього компаса? Нагадує артилерійський компас, дуже точна річ, такої точності зазвичай навіть і не потрібно. Якщо це під тип артилерійського компаса- поясню, у мене один подібний є.
З повагою,
Взагалі-то, так, такі компаса вовольно точні.
Як користуватися.
Визначення сторін горизонту
1. Відкрити кришку.
2. ОБОВ'ЯЗКОВО підняти візир зі збільшувальним склом. При цьому повинен вимкнутися фіксатор картушки
3. Зорієнтуватися як за звичайним компасом. Стрілка показує напрямок на магнітну північ.
Визначення напрямку на місцевий предмет (визначення азимуту)
1. Відкрити кришку і встановити її вертикально.
2. Підняти візир і встановити його так, щоб в збільшувальному склі Новомосковсклісь цифри з картушки.
3. Поєднати місцевий предвет, візирну нитку в прорізи кришки і проріз на візира в одну Вілім лінію.
4. Вважати свідчення в збільшувальному стеклк візира.
Шкала компаса може бути проградуірована в градусах і поділка кутоміра. Не помиліться з цифрами. Градусів в окружності - 360; поділів кутоміра - 6000.
Питання про фото компаса ставився до обговорюваного девайсу або до АК-100?
Vitiaz:
".
Питання про фото компаса ставився до обговорюваного девайсу або до АК-100?
. "
Фото мого компаса, що не АК-100.
Виразка ти все-таки, визначення сторін горизонту за компасом мене ще в дитячому садку навчили. немає щоб розповів про використання кутоміра.

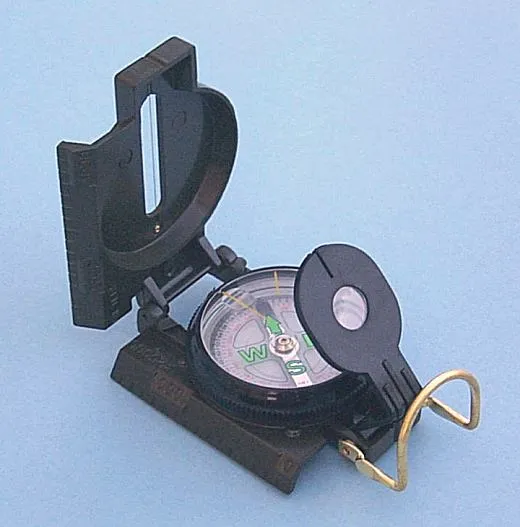

Мій компас як на фото внизу. Напрямок визначається таким чином:
1. компас тримають на рівні очей і дивляться на нього через дзеркало (дзеркало 45 градусів до горизонталі зазвичай, щоб краще бачити стрілку).
2. Через приціл зверху дзеркала наводите прилад на орієнтир (напрямок, на яке хочете виміряти магнітний азимут). При цьому центральна лінія на дзеркалі повинна проходити в відображенні в дзеркалі через центр магнітної стрілки.
3. Тепер обертанням (я б сказав) кола з розподілом на 360 градусів (вибачайте, забув правильний термін), виставляєте лінії на колі паралельно лінії магнітної стріли.
4. Після цього ви можете вважати азимут зазвичай з високою точністю, можете навіть опустити компас, тільки не рухайте коло. Ділення для зчитування азимута нанесені на основу компаса, їх легко знайти, якщо трохи пограти з компасом (зазвичай нанесені вгорі або внизу, або в обох місцях, поруч з колом компаса, забув термінологію, ось).
Вибачте, не зможу відповісти на питання деякий час-їду на тиждень у відрядження. Спробую тримати зв'язок, але не гарантую.
З повагою,
2 А.
Ні, це не АК-100. У такій компас просто зручно брати азимути. У АК-100 і йому подібних маркування шкали зроблена так, що правильно Новомосковскется саме в дзеркалі. При цьому стрілка теж отмаркірована навпаки - північний кінець обізвав півднем, але в дзеркалі все стає як треба. У того, що на фото, дуже ненадійне кріплення дзеркала - маса досить велика, а пластик крихкий.
Взагалі, компаса по типу спортивних, що я бачив, кращі - шведські. Особливо сподобався їх армійський варіант з тритієвими світяться вставками.
Як визначати кутові величини за допомогою компаса.
Просто взяти азимути на один край орієнтира і на інший - різниця і складе кутову величину. Природно, досліджуваний преждмет повинен бути в кілька разів більше похибки компаса (зазвичай 3 градуси). Наприклад, по карті відомо, що довжина узлісся кілометр. Визначивши кутову величину видимої узлісся і згадавши шкільну геометрію, не складно визначити дальність до лісу або зробивши зворотні зарубки на карті визначити своє місце.
Якщо є шкала тисячних кутоміра, то дистанція визначається за формулою Д = 1000Р / У, де Д - дистанція, Р - реальний розмір орієнтира, У - кутовий розмір орієнтира. Похибка методу близько 2 відсотків.
Визначення часу за компасом
Початкові дані:
1. Азимут на Сонце
2. Місцева довгота (можна отримати по карті, але достатня точність до полуградуса, а це майже 60 км. Або 30 морських миль точно)
3. Місцеві поправки до часу (стрічка / зимовий, декретний і т.п.)
Обчислення.
Теорія.
1. Сонце за одну годину проходить по поверхні Землі 15 градусів (1/24 окружності).
2. На кожному 15 градусі довготи азимут на Сонце в 180 градусів буде відповідати полудня - 12 астрономічним годинником. Такий меридіан є центральним для часового поясу.
3. Якщо ви перебуваєте на інший довготі, то слід врахувати поправку на зміщення Сонця.
4. Обчисливши таким чином астрономічний час, до нього прібавляюі місцеві законодавчі поправки. ДляУкаіни це +1 година декретного часу і +1 година літнього часу.
При невеликій практиці можна навчитися визначати час з досить великою точністю. Думаю, що якщо справа дійшла про такий спосіб визначення часу, то похибка в 7-10 хвилин можна вважати нормальною.
Наприклад, азимут на Сонце - 200 градусів, а ми знаходимося на 36 меридіані (приблизно Київ). Визначаємо годинник. 36/15 = 2,4. Якщо справа відбувається взимку, то 3 години, влітку - 4 години. 6 залишилися градусів складають приблизно 30 хвилин (точно - 24). Значить, коли азимут на Сонце 180, у нас 3 ч. 24 м (4 год. 24 м.). Залишається відняти від азимута на Сонце 180 і результат поділити на 15. Те. що вийшло, додати до часу місцевого півдня. В даному випадку 20/15 = 1 год 20 м. Підсумкове час - 16.44 влітку і 17.44 взимку.
Похибка компаса при взятті азимуту на сонці складе близько 3-5 градусів. Краще цілитися нема на Сонце, а вибирати точку його проекції на горизонт. Трохи практики - і все вийде.
Приношу свої вибачення тим, хто прочитав це повідомлення раніше і у кого виникли питання. Я виправив те, то забув дописати
[Edited by Vitiaz]
