Друге життя водолічильника

(7 відвідувачами (-лей) проголосували)

Останнім часом лічильники води стають обов'язковим приладом в мережах водопостачання. Водолічильник (водомір), як і будь-який прилад обліку, має чітко визначений термін експлуатації, протягом якого необхідно виконувати регулярну перевірку точності показань. Однак, робити це іноді економічно невигідно, простіше замінити прилад на новий. Старий, демонтований водолічильник при цьому залишається цілком працездатним, його можна використовувати за прямим призначенням без доробок, а можна розширити сферу застосування приладу.

Сучасні побутові лічильники води складаються з двох легко відокремлюваних один від одного корпусів. Один корпус переважно металевий. Усередині нього протікає вода і приводить в обертання крильчатку. Другий корпус, як правило, пластмасовий, що представляє собою рахункове пристрій. Обертальний момент крильчатки передається на механізм рахункового пристрою за допомогою магнітного поля, що створюється постійними магнітами крильчатки. Завдяки цьому конструктивному рішенню забезпечується герметичність приладу протягом довгого часу.

Від'єднавши рахункове пристрій, можна використовувати його вдруге для широкого кола завдань. Для того, щоб лічильний пристрій початок вважати число оборотів (а саме це воно і робить по суті), необхідно розмістити в безпосередній близькості від нижньої частини його корпусу обертається колесо з закріпленим на ньому постійним магнітом. Обертання колеса в ту або іншу сторону буде зменшувати або збільшувати показання на циферблаті.

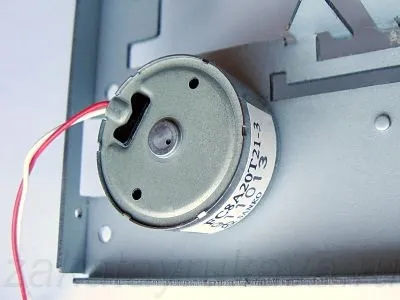

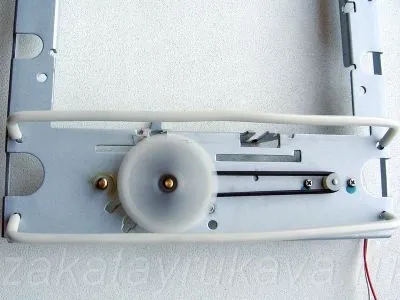

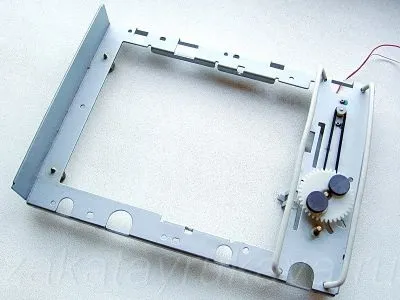

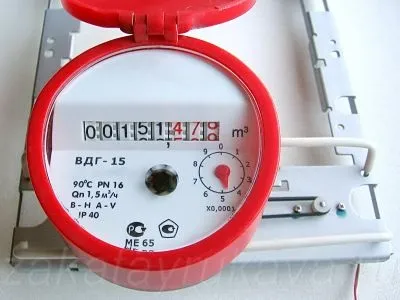

Для демонстрації цього, зберемо невеликий макет з шасі старого CD-приводу. Збережемо на шасі лише двигун переміщення лотка і велику шестірню, на яку діаметрально приклеїмо пару постійних магнітів однойменними полюсами вгору (магнітне колесо). Лічильний пристрій поставимо на імпровізовані П-подібні тримачі, виготовлені з алюмінієвого дроту.

Найбільш придатними для подібного використання можна вважати найпростіші механічні водолічильники, в яких немає блокувань зворотного ходу. Їх лічильні пристрої можна пристосувати, наприклад, для підрахунків числа витків при намотуванні трансформаторів, пройденого шляху, оборотів двигуна тощо.
