Довгограючий жучок, корисне своїми руками
Пропоную вашій увазі шпіёнскій радіомікрофон з екстремально низьким енергоспоживанням. Це, мабуть, самий довгограючий жучок з усіх, які я збирав.
Звичайно, за низьку споживану потужність доводиться розплачуватися невеликим радіусом дії, але для багатьох цілей і цього цілком достатньо.
Радіомікрофон впевнено пробиває дві залізобетонні стіни, а на відкритому просторі дальність дії буде від 50 до 200 м (в залежності від крутизни вашого приймача).
Схема жучка неймовірно проста і містить всього 6 радіодеталей, не рахуючи батарейки:
Котушка L1 - 4 витка проводом 0.5 мм на оправці Ø2мм. Дросель - 100 нГн для поверхневого монтажу. Транзистор BFR93A (головне не сплутати його з p-n-p-транзистором BFR93).
Зібрати таку можна навіть навісним монтажем, але я не ризикнув - можливі проблеми через паразитних ємностей. Тому я взяв і намалював плату цапон-лаком:

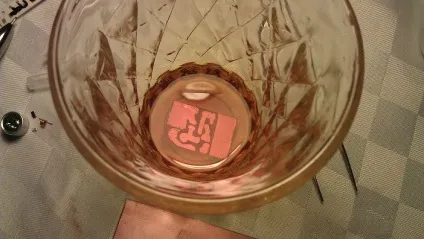

і витравив в хлорному залозі:
Все це зайняло хвилин 20. Потім готову плату облуди і обрізав зайве:
Саме Довга справа - це підключити батарейку. У моєму розпорядженні була стара (.) Літієва батарейка CR2032 (які зазвичай стоять в материнських платах для живлення мікросхеми BIOS).
Щоб уникнути зайвих проводів, я просто приклеїв на зворотну сторону плати смужку жерсті від консервної банки (це буде мінусовою контакт):
Решта шматок бляхи у нагоді в якості плюсовій клеми:
Треба щоб батарейка щільно вставлялася в вийшла проріз, ось так:

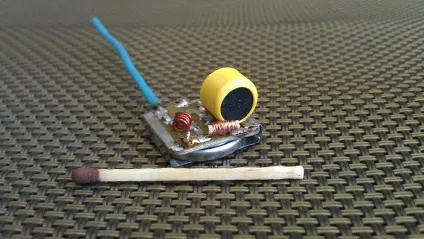

Залишилося тільки розпаяти на плату все детальки згідно зі схемою:

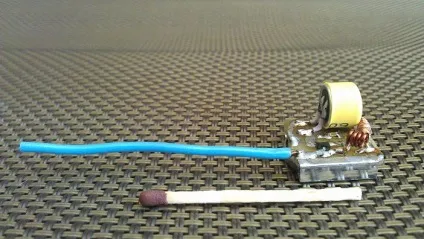

Упевнений, його можна зробити ще дрібніше. Замінити мікрофон, розташувати деталі щільніше один до одного, взяти маленькі годинникові батарейки і готово. Можна буде запхнути всю схему, наприклад, в корпус від маркера.
В якості антени застосував провід довжиною 6 см. Дроссель був виготовлений шляхом намотування тонкого емальованого дроту на шматочку зубочистки (80 витків).
До речі, без мікрофона схема не працює - через нього йде харчування. А ще він виступає як стабілізатор струму.
Важливо не переплутати полярність мікрофона: мінусовій висновок повинен звониться на корпус (саме з цієї причини я його посадив в термоусадку, чтоп не дай Бог нічого не коротнуло).

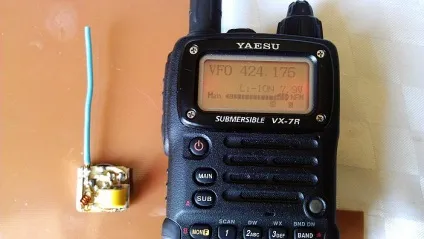

Частота регулюється шляхом стиснення / розтягування витків котушки. У моєму випадку жучок вдалося зловити на частоті 424.175 МГц. Рівень сигналу на такій відстані, природно, зашкалює:
Якщо намотати 11 витків на оправці 2 мм, то частота буде приблизно 150 МГц. А взагалі, цей жучок працює аж до 1 ГГц. Далі не пробував, тому що ловити не чим.

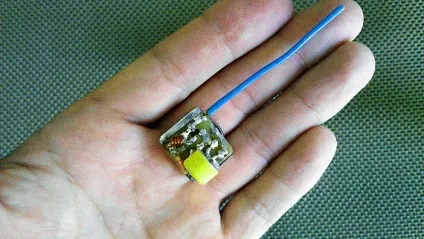

Щоб затестіть дальність, пішов на вулицю і обійшов навколо будинку. Вражаюче, але в кімнаті, де залишився жучок, відмінно чути кожен шерех.
П.С. Цей малесенький жучок пропрацював на полудохлой батарейці майже 2 тижні! Страшно уявити, скільки б він простягнув на новій, адже споживаний струм складає всього 300 мкА.
