Допоміжне обладнання

Верстат моделі RD призначений для виготовлення чотирьохклапанних гофрокоробів (з нанесенням поперечної рілевкі) в напівавтоматичному режимі без нанесення флексодруку. Є можливість використовувати гофрокартон всіх типів.

Основні характеристики

Напівавтоматична подача заготовок.

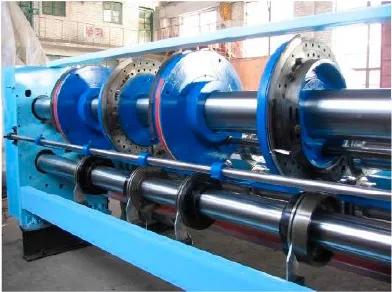

Всі вали приводні, на просекательних валах, крім просекательних маточин (трьох або дев'яти) розташовані маточини відруби бокового клапана (одна пара) і одна пара дискових ножів.
На риловочно валах встановлені чотири пари риловочно муфт, з можливістю рілевкі по необхідному замовникові типу.

Слоттер для виготовлення заготовки чотирьохклапанних гофроящиків KFQ з автоматичною подачею заготовок

Верстат слоттер моделі KFQ призначений для виготовлення заготовки чотирьохклапанний гофрокороба, тобто для просічки і нанесення поперечної рілевкі на заготовки гофрокоробів, решіток, вкладишів, прокладок і обичайок для них. Працює з гофрокартоном всіх типів. Верстат широко використовується у виробництві ящиків з 3-х, 5-ти і 7-ми шарового гофрокартону.

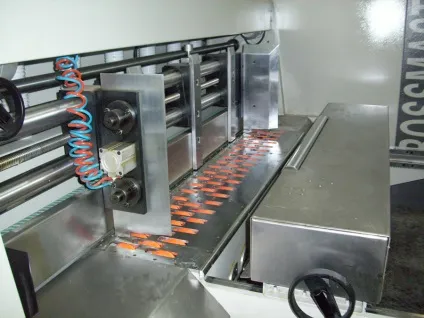

Стіл подачі з вакуумним притиском заготовки картону:

Основні технічні параметри:

Максимальна швидкість (листов / мин) (шт / хв)

Оптимальна швидкість (листов / мин) Швидкість економ-класу (шт / хв)

Максимальний формат заготовки картону. мм.

Мінімальний формат заготовки картону, мм.

Максимальна глибина паза (мм)

Товщина картону. мм

Ширина прорізу клапана (мм)

Мінімальна відстань між переробній пазами (ножі в одному і тому ж напрямку). мм.

Ширина клапана під склейку, мм.

Потужність двигуна. Квт.

Похибка вирубки. мм.

Особливості конструкції:

Автоматична система подачі з вакуумної подачею дозволяє незалежно регулювати силу вакуумного тяжіння в залежності від ступеня викривлення матеріалу.
Автоматичний синхронний штовхач забезпечує швидку і точну подачу.
Для настройки під розмір матеріалу штовхач може переміщатися в поздовжньому напрямку.
Подача має механізм екстреної зупинки при виникненні збоїв у роботі.

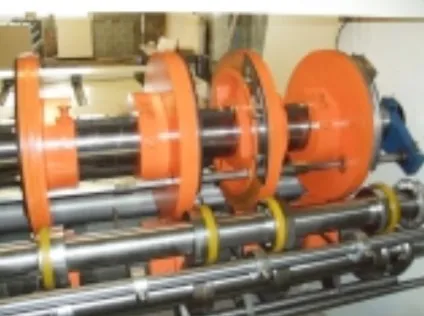

Положення нижніх просекательних ножів і риловочно роликів можна синхронно змінювати в осьовому напрямку для настройки відстані між просечками і рілевкамі.
Положення задніх ножів і кутового ножа регулюється вручну при установці висоти ящика.
Ручне регулювання фази дозволяє змінювати положення просечек в поздовжньому напрямку.
Кожен агрегат верстата обладнаний пристроєм для регулювання зазорів під різну товщину картону.

Ротаційні верстати YK призначені для виробництва заготовкок гофрокоробів будь-якої конфігурації з трьох-і-слойного гофрокартона c використанням ротаційних вирубних форм. Подача заготовок відбувається в напівавтоматичному або в автоматичному режимі. Стіл подачі встановлюється за бажанням замовника (напівавтоматична ручна подача заготовок, або автоматична подача з вакуумним притиском).

Вирубка гофрокоробів виконується за допомогою штанцформи з закріпленими на ній ріжучими та біговальними лінійками. Контрвал облицьований поліуретановими бандажами, для збільшення терміну служби, забезпечений механізмом, що здійснює його поздовжнє зміщення, щодо ножів штанцформи при кожному робочому циклі.

Висічка й нанесення рілевок на заготовки з гофрокартону будь-якої складності. Висічка проводиться за допомогою ротаційної висікального штанцевальной форми (загнута на радіус вала фанера з вправленими в неї висікального, біговальними і перфораційними ножами), закріпленої на валу. Під впливом тиску вала штанцформа «продавлює» картон в заданих місцях.

Контрвал облицьований поліуретановими бандажами, оснащений механізмом поздовжнього зсуву при кожному робочому циклі.

Автоматична подача заготовок

На стандартних напівавтоматичних лініях заготовки подаються оператором в ручному режимі - по одній. Система автоматичної подачі заготовок дозволяє завантажувати пачку заготовок, як на автоматичних переробках і здійснювати подачу в автоматичному режимі на великій швидкості, що досягається завдяки вакуумно-пасової подачі. Автоподавання підходить для всіх типів ліній переробки з ланцюговим (ручним) столом подачі.

Оснащена вакуумним притиском заготовок. Пристрій автоподачі дозволяє автоматизувати Вашу напівавтоматичну лінію переробки та істотно збільшити обсяг продукції, що випускається.

Автоматична подача заготовок

Макс. розмір заготовки (мм)

Мін. розмір заготовки (мм)

Габаритні розміри, мм)

2800 x 2100 x 1500

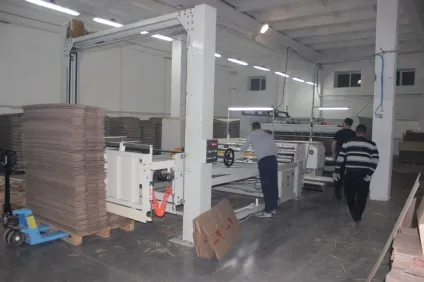

Лістоукладчік може працювати в автоматичному і ручному режимі;
Висота складування готової стоси: 1600 мм;
Ремені лістоукладчіка мають можливість регулювань;
Висота накопичувальної платформи має можливість регулювання;
Автоматичний подбойщік пачок в накопичувальної кошику.

Наявність сучасного обладнання і гнучкий технологічний процес дозволяє випускати широкий асортимент продукції: 4-клапанні короба, вирубні вироби складної висічки, Гофропіддони, прокладки, обичайки, Гофролотки і багато іншого.

Ми будемо раді бачити вашу фірму в числі наших постійних клієнтів і готові до взаємовигідної співпраці.

ТОВ «картонаж» пропонує для своїх клієнтів послуги по розробці дизайну індивідуального замовлення, а також здійснює виготовлення упаковки за розмірами замовника.

Серед клієнтів картонаж великі компанії, що займаються виробництвом хлібопекарської, кондитерської, молочної, рибної продукції, холодокомбінати фармацевтичні фірми і промислові підприємства.

Зверніть увагу: ми випускаємо продукцію на власному виробництві, тобто торгова націнка в нашому випадку - мінімальна.

Одним з напрямків діяльності, є поставка нового, сучасного обладнання з Китаю для виробництва тари та гофрокартону.

Вік нашої організації доводить свою стабільність, що говорить про грамотному персоналі і фахівцях високого рівня.
