Доопрацювання перемикання діапазонів в приймачі Р250М2
Ті, хто зараз Новомосковскет цю статтю, напевно знають, про що піде мова. І тим більше знайомі не з чуток з «Кітом». Тому не стану описувати технічні характеристики або відгуки про цей КВ-радіоприймачі. Краще приступимо до головної і хвилюючою всіх темі. Основний, а може бути і єдиною проблемою військової техніки тих років - є груба і жорстка робота органів управління. Саме в серії приймачів Р250 - це гучне перемикання планок діапазонів. Воно виражається страшним гуркотом і брязкання металевих частин одна об одну.

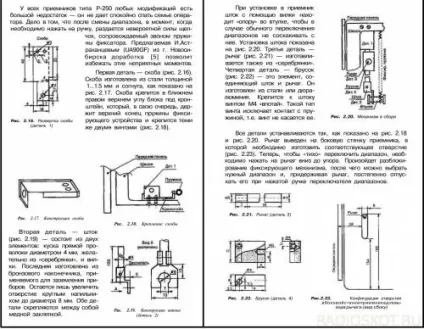

Всі домочадці будуть в крайньому захваті від цього, особливо якщо ви любитель нічного ефіру. Про взаєморозуміння в родині можна забути. Гаразд, сарказм в сторону, перейдемо до теорії. Багато людей свого часу намагалися вирішити цю проблему. В одному журналі навіть вийшов матеріал на тему. А конкретно на сторінках 32-34 описано те, що я покажу на скріншоті нижче:

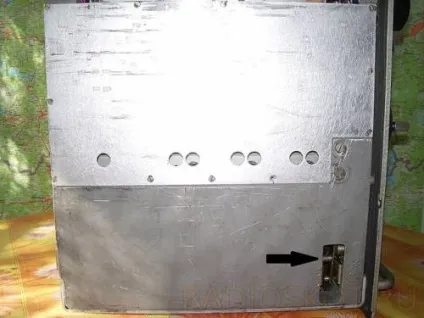

Ідея чудова, все грамотно розписано, наведені креслення для самостійного доопрацювання. Правда є одне АЛЕ! Все це досить складно, хоч і не вимагає особливих трудовитрат. Я довго думав, як можна спростити процес. Рішення прийшло несподівано. Рухів тіла мінімум і знадобиться лише просвердлити отвір в днищі корпусу. Приблизно так:
Діаметр не критичний, приблизно 5 мм. Далі перемикаємо нашу увагу на блок діапазонів, для виконання завдання слід перевернути його і поставити, як показано на фото. Ще нам знадобиться мідна зволікання товщиною 3 мм і довжиною близько 25 см.
Там де стрілка прикручуємо дріт:
На цьому і закінчується доопрацювання гуркітливого перемикача діапазонів. Тепер ваші нічні посиденьки біля чарівної «шкали ефіру» стануть майже безшумними і не будуть заважати рідні спати. Як все це працює? Щоб тихо переключити діапазон, потрібно взятися за імпровізовану ручку і трохи потягнути її вниз, на себе. Далі обертанням ручки-колеса вибрати один з 12 діапазонів і натиснути до упору. Натискання буде м'яке, набагато легше, ніж в оригінальному варіанті перемикання. Не забуваємо, що наша друга рука все ще тягне ручку з зволікання вниз. Тепер, плавно відпускаємо її. Скоба вже не летить під силою пружини і не брязкає по контактам, а спокійно з'єднується з ними. Принцип простий як все геніальне.
Додаткова корисна інформація з доопрацювання

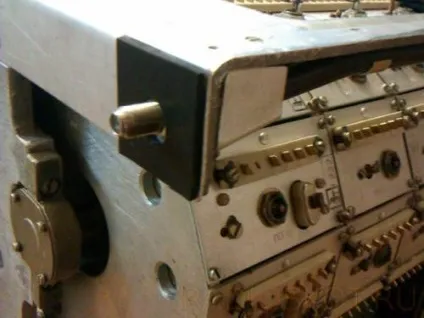

Роз'єм антенного входу у 250-го військового стандарту, зараз ніде не застосовується. Тому замінив його на сучасний тип. А саме «F». Просто відкрутив стандартний роз'єм і випиляв з листового 2 мм алюмінію пластину, за розміром збігається з ним. Ошкурив. Далі такі ж чотири отвори для кріплення і одне велике в центрі для вгвинчування роз'єму. Якось так:
Укрутив на колишнє місце і наклеїв ущільнювальну гумку, яку довелося розкришити у оригінального роз'єму.
Тип «F» був вибраний невипадково: він дуже поширений сьогодні і підходить до бюджетних кабелям типу RG-6. Так як ми маємо справу з приймачем, а не передавачем, тому закуповувати дорогі роз'єми UHF / N-type / BNC і відповідні фірмові кабелі до них - вважаю невиправданим. Втрати будуть невідчутні на слух. Дякую за увагу! Бажаю всім мирного неба над головою і чистого ефіру! Нехай ваш Р250 служить як можна довше. Матеріал підготував Alex1.
