Для вчителя технології та трудового навчання - урок № 17-18

Головна \ Документи \ Для вчителя технології та трудового навчання

Матеріали надіслав Глєбов А.А.учітель технології та трудового навчання МОУ "Веселолопанской середньої обшеобразовательной школи"

Мета: навчити учнів прийомам розмітки деталей з дерева.

Обладнання: дерев'яні заготовки, креслення, розмічальний інструмент (олівці, лінійки, косинці, циркулі, рейсмуси, шаблони і ін.).

I. Повторення пройденого матеріалу.

1.Беседа з питань:

"Назвіть призначення технологічної карти.

"Що називається заготівлею?

"Що називається технологічною операцією?

2.Сообщеніе теми і мети уроку.

II. Виклад програмного матеріалу.

1.Вступ в тему уроку.

Учитель. У вас є матеріал, з якого хотілося б змайструвати задумане виріб. Є інструменти, щоб почати роботу: пиляти, свердлити, обтесати і ін.

"Чи можна приступати?

"Чи вийде у вас добротна, якісна, красива робота?

"Чому? (Вислуховуються думки учнів.)

Хлопці, щоб втілити будь-яке задумане справа і отримати такий виріб, яке б радувало око, відповідало необхідним розмірам і правильної технологічній обробці, потрібно все ретельно продумати. Як ви думаєте, з чого слід починати? (Можливі відповіді учнів.) Перед виготовленням деталі потрібної форми здійснюють її розмітку, користуючись обмірними і розмічальними інструментами.

Запишіть, що означає термін "розмітка".

Разметка- це нанесення контурних ліній на заготовку.

При розмітці деталей прямокутної форми використовуються лінійка і косинець.

Учитель демонструє прийоми прямокутної розмітки.

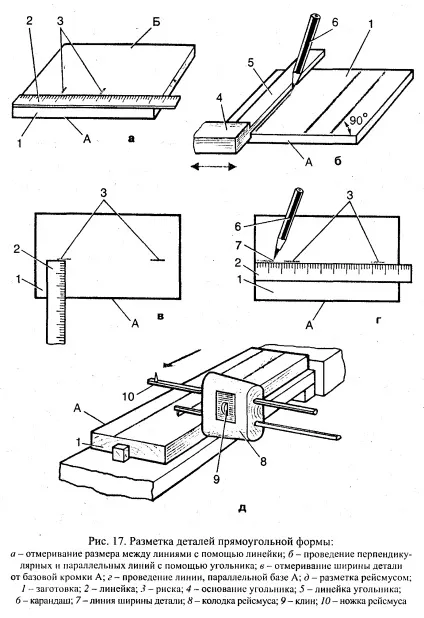

(Див. Додатки, рис. 17.)

2. Послідовність дій розмітки.

1 .Перед розміткою одну з крайок заготовки спилюють або зістругують рівно по прямій лінії.

2 Паралельно лінії розмітки можна виконати за допомогою рейсмуса. (Див. Додатки, рис. 18, 19.)

3. За допомогою циркуля проводяться окружності і дуги на розміченій заготівлі. Потім відзначається центр.

4. Радіус відкладається на лінійці.

5 .По відкладеному радіусу окреслюється коло.

Розглянемо особливий вид розмітки, яким є розмітка за шаблоном.

Розмітка за шаблоном застосовується, якщо необхідно виготовити кілька однакових деталей складної форми.

Шаблони для цих однакових деталей виготовляються з деревини, металу, пластмаси.

Як ви думаєте, яку роль виконують шаблони в загальному процесі виготовлення? (Відповіді учнів.)

Розмітка за шаблоном дозволяє швидко і точно викреслити потрібну форму деталі.

Учитель показує прийом розмітки за шаблоном.

1. Користуючись розмічальними інструментами, виконайте розмітку заготовки деталей по кресленнях, запропонованим учителем.

2. Виконайте розмітку заготовки за шаблоном, запропонованим учителем.

Оцінка практичної роботи учнів. Учитель відзначає кращі роботи.
