Для чого необхідна заставна деталь фундаменту

На етапі заливки ж / б конструкцій для більшості з них необхідна заставна деталь, втоплена в бетон цілком або частково. Цими елементами стикуються (зварювання, нарізні сполучення) окремі частини збірного фундаменту або приєднують до нього сходові марші, стінові панелі, перекриття, інші огороджувальні конструкції.

Для чого потрібні закладні?

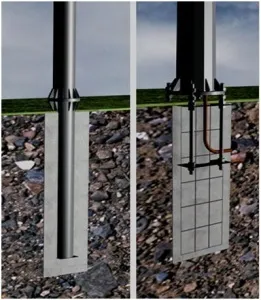

Фундаменти виготовляють з бетону, зістикувати, приєднати два таких вироби дуже складно. Тому в бетон занурюється заставна деталь, на поверхні залишається різьблення, пластина, інше посадочне місце. Досить приварити ці елементи один до одного, щоб отримати складні просторові конструкції із залізобетону. Заставні використовуються для будівництва:

збірного фундаменту
ліфтових шахт
сходів, ганочків
опор, перекриттів
фасадних елементів
огороджувальних конструкцій
естакад, мостів

Для виготовлення закладних застосовується практично весь сортимент металопрокату (круг, лист, арматура, смуга, швелер, куточок, пруток).

Класифікація заставних елементів

Для підвищення міцності бетонні конструкції армуються сітками з дроту, стрижнів періодичного, постійного перетину. Ці елементи так само відносяться до закладних деталей закритого типу. Класифікація проводиться за ознаками:

тип стрижня анкера - кругла / рифлена арматура, пряма / вигнута, різьбова / без різьблення

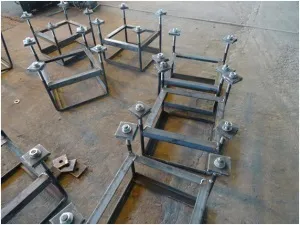

спосіб установки - ЗДА (арматурні шпильки між двома кондукторами) або ЗДФ (труба з фланцем)

Будь-яка заставна деталь повинна відповідати ГОСТ 10922-90, так як на них припадає значне навантаження. Для фундаменту застосовується анкерний стрижень або арматура A-III - A-II класу 25 - 8 мм діаметра. Якщо температура в регіоні експлуатації опускається нижче 30 градусів, вибирають пластини з сталей ВСт3пс6. В інших випадках застосовують сталь ВСт3кп2.

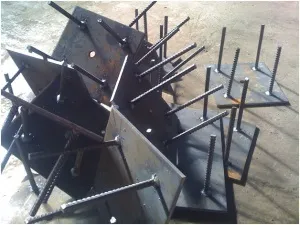

Антикорозійна обробка полягає в гальванізації, цинкування, фарбуванні. При невеликих навантаженнях в ж / б вироби зазвичай закладають штамповані ЗД. При збільшенні сдвигающих, відривають зусиль використовують приварені до пластин анкерні стержні.

Технологія виготовлення закладних

При проектуванні металевих елементів всередині фундаменту необхідно врахувати нюанси:

пластина може повністю, частково перекривати грань бетонного вироби, тому в ній залишають отвори для виходу повітря з суміші при віброущільненням
елементи з металопрокату (швелер, куточок, смуга, лист) фактично розрізають бетон, для компенсації розшарувань так само необхідні отвори
товщина пластин приймається від 6 мм, полки, стінки фасонного сортименту можуть бути трохи тонше (5 мм)
для нерозрахованих ЗД, що виготовляються зварюванням, достатньо 5 мм пластин, фасонного прокату 4 мм

Заставна деталь штампованого типу виготовляється відповідно до альбомом РС9903, розробленим провідними проектувальниками залізобетону: НДІЗБ, МНІІТЕП. Наведені в альбомі ескізи дозволяють використовувати готові схеми мінімально можливого армування в районі розташування ЗД.

У проект повинні закладатися мінімально можливі перетину профільного прокату, арматури. Для цього частину зусиль розподіляють на упори зі смугової сталі або коротких прутків.

зварні з'єднання

Для підвищення адгезії штампованих ЗД всередині бетонних деталей фундаменту на кінцях смуг створюють 6 см гаки з двома або більше уступами. Стрижні з'єднуються з пластинами, профільним прокатом зварюванням відповідно до вимог ГОСТ 19292:

Рельєфно-точкова зварювання заборонена для ЗД, що використовуються в бетонних виробах, які відчувають вібронагрузкі в процесі експлуатації (наприклад, сходові марші).

Місця установки, застосування закладних елементів

Основними операціями будівництва фундаменту, інших огороджувальних конструкцій, є:

монтаж обслуговуючих, оглядових майданчиків
установка дверних / віконних блоків
виготовлення підкранових колій
стикування огороджувальних / несучих конструкцій
збірка шахт ліфтів, тунелів
монтаж решіток, жалюзі
будівництво дорожніх огороджень
виготовлення причалів, стоянок, гідросоорженій
облаштування внутрішніх, пожежних сходів, ганочків
установка вишок, колон, щогл
кріплення обладнання, резервуарів, теплообмінників
облицювання фасадів

Для індивідуальних забудовників промисловість випускає асортимент заставних елементів для монолітного фундаменту. Найпростіша модифікація анкера для кріплення дерев'яної стійки має конструкцію:

П-подібна пластина - має отвори для саморізів
арматурний пруток - приварений в нижній частині, занурюється в бетон при заливці підстави

Заставні для кріплення воріт, хвірток до стовпів парканів виготовляються самостійно:

пластина - використовується для навішування секцій, петель хвіртки
куточок - з'єднує пластину з профільної трубою армопоясу стовпа

Саморобні заставні елементи зазвичай не розраховуються, виготовляються з підручних матеріалів, занурюються в бетон без зв'язки з армопояс конструкцій. Найчастіше індивідуальний забудовник використовує заставні в наступних операціях:

занурює в бетон саморобної внутрішніх сходів пластини для кріплення перил
спирає на П-образну деталь, вмуровану в фундамент плити ганку стійки з бруса для підтримки балкона
замуровує в кладку або монолітні колони стовпів паркану пластини для секцій огорожі, в'їзних воріт
спирає на анкери каркас теплиці, зимового саду

Для більш серйозних ж / б конструкцій, будівель необхідно придбавати заводські вироби із заставними деталями. Всі вони проходять дефектоскопію, лабораторні випробування на допустимі навантаження, мають супровідну документацію, гарантійні зобов'язання виробника.
