• Pulverisette 13 classic line Дисковий млин

- Kрупность завантажується: до 20 мм
-Ступінь подрібнення: 0,1 - 12 мм
- Макс. безперервна продуктивність: 150 кг / год
- Число оборотів ротора: 440 об / хв

Галузь застосування

Pulverisette 13 - лабораторна дисковий млин для одноразового або безперервного тонкого подрібнення від м'яких до дуже твердих матеріалів (твердість по Моосу до 8): гірських порід, грунтів, скла, грунтів.

Принцип дії

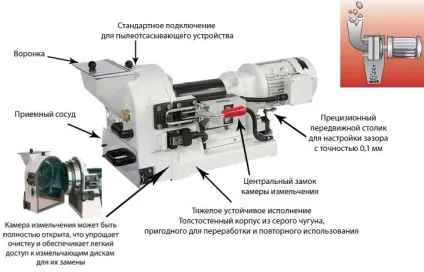

Матеріал подрібнюється в пилонепроникної камері двома дисками з зубчастими насічками. Зразок завантажується в центр вертикально закріпленого диска через приймальню воронку, а після подрібнення висипається під впливом тиску через щілину між дисками. У разі одноразового подрібнення матеріал збирається в приймальний посудину, який має пилонепроникне з'єднання з млином. У разі безперервного подрібнення, подрібнений матеріал прокидається вниз нижче рівня млина. Необхідну кінцевий ступінь подрібнення можна задати ззовні шляхом зміни ширини зазору.

особливості конструкції

Приладдя

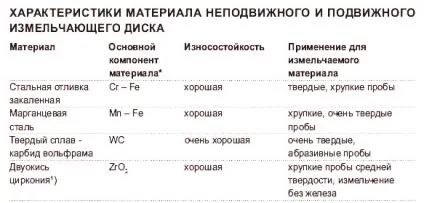

Для роботи дискової млини потрібен як мінімум один нерухомий і один рухливий измельчающий диск. Як правило, обидва подрібнюючих диска вибирають з однакового матеріалу, який повинен бути твердіше подрібнюваної проби.

Попереднє подрібнення без заліза

Для попереднього подрібнення без заліза тендітних проб середньої твердості (наприклад, для застосування в керамічної промисловості і стоматології) є можливість оснащення дискової млини Pulverisette 13 зсередини суцільним полімерним покриттям. В цьому випадку млин комплектується измельчающими дисками з двоокису цирконію.

Приблизні дані по розмелу різних зразків (від твердого до среднетвердого) в розрахунку на 1 кг початкової кількості матеріалу при початковому розмірі частинок 20 мм - див. Посилання.

Комбінація млинів: попереднє і тонке подрібнення в один прийом

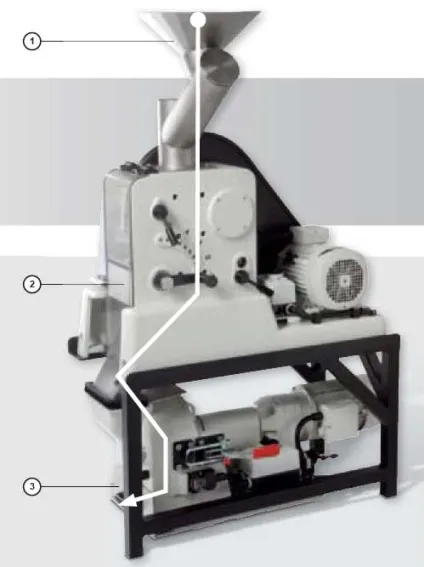

Для великого обсягу грубого матеріалу може бути актуально швидке безперервне попереднє і тонке подрібнення. Технологічне рішення, пропоноване компанією Fritsch - комбінація з щічної дробарки Pulverisette 1 і дискової млини Pulverisette 13. Закріплені разом на одній монтажній рамі і з'єднані один з одним лотком, вони автоматично можуть подрібнити матеріал від початкового розміру ок. 95 мм до кінцевої ступеня подрібнення 100 мкм.

Відсмоктування пилу за допомогою з'єднувального елемента

Опціональний перехідник для приєднання витяжного пристрою видалення пилу спрощує автоматичне видалення дрібного пилу, що утворюється під час подрібнення, а також оптимально підходить для очищення подрібнюючих частин.

приклади застосування

Металургійна і видобувна промисловість

Руди, вугілля, шлаки, кокс
