Димніков на цегляні труби своїми руками монтаж, виготовлення за кресленнями, види - мідні, ковані,

Жодне дахове оформлення не обходиться без добірних елементів.

Добірні елементи - це додаткові частини, які кріпляться на ділянках покрівлі та виконують функціональні завдання щодо забезпечення нормального функціонування даху.

Завдяки добірних елементів забезпечується спрямований слив осадових вод з даху, рівномірний сход або затримку снігових мас.

Добірні елементи поділяються на ті, які виконують певні завдання і ті, які виконують декоративні функції.

Одночасно естетичне оформлення краю і захист димоходу виконують димникі.

опис димника

Аксесуар для димоходу - димніков - один з елементів, призначених захищати димову трубу від попадання в неї опадів і сміття, а також перешкоджати обладнання гнізд для птахів і появи комах.

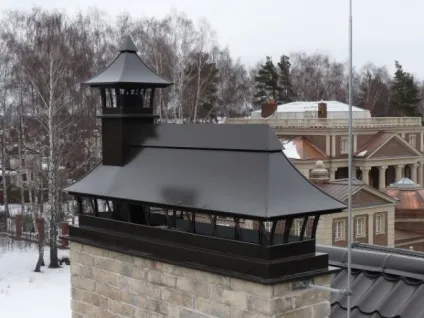

Димніков - це своєрідна невелика дах для димоходу або ж верхівка труби, яка кріпиться на ковпаку. Ковпак - це елемент у вигляді короба, який є сполучною частиною між кордоном кладки димоходу і димника.

Димніков найчастіше виконані у вигляді шатра прямокутної або ж квадратної форми. Здалеку виглядають як будиночки.

Завдяки димника, на виході з гарячого димоходу не утворюються бурульки і полій. Встановлені на вентиляційних виходах, димникі забезпечують інтенсивний повітрообмін: вони перешкоджають поверненню гарячого повітря в трубу.

Крім усього іншого, верхні частини труби доповнюють оформлення покрівлі, будучи оригінальним аксесуаром.

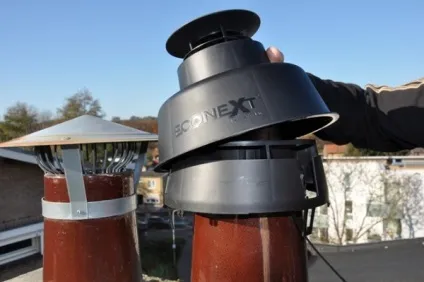

Відмінність димника від флюгарки, парасольки, оголовка і ковпака

Для того, щоб мати чітке уявлення про димника, слід зрозуміти, чим відрізняється цей елемент від тих, які часто плутають з ним. За визначенням - це кришка з металу на верхівці димоходу. Однак, димника часто називають будь-які конструкції, які встановлені на воздуховоде, незалежно від їх форм і призначення.

Має дещо інше значення: крім елемента, що знаходиться на верхівці труби, флюгарка має таку специфічну конструкцію, що здатна обертатися, тим самим розганяючи повітря, перешкоджаючи його можливості попадання в димар. Флюгарка сприяє посиленню виведення повітря з димаря.

Елемент у вигляді ковпака. схожий на верхню частину димоходу, але призначений для круглих і квадратних труб. Використовується виключно в цілях захисту від опадів. Як правило, виконаний у вигляді конуса.

Поняття верхівки для такого елемента мало: це комплекс всіх елементів, які встановлюються на трубу для її захисту. До них відносяться ковпаки, димникі, обшивка, примикання. Тобто, це вся конструкція, закріплена на димовому виході.

Ковпак захищає і прикрашає саму горловину труби. З ним з'єднується верхня частина. Ковпак надаватися на димохід, а потім до нього кріплять кронштейни захисного елемента.

Таким чином, кожен елемент має своє призначення, назва і відрізняється за функціями.

Види і матеріал виготовлення

Елемент може бути виконаний з різних матеріалів (мідь, сталь, оцинкована сталь, будь-які інші нержавіючі метали). Найчастіше покриття матеріалу, з якого виготовлена ​​верхня частина аксесуара труби, полімерне або з порошковим забарвленням.

Якщо передбачається утеплювати будинок з використанням дров, то димникі слід використовувати без спеціального фарбування.

Фарба досить швидко потьмяніє під дією високої температури, а захисний елемент покриється шаром кіптяви.

Димніков класифікуються за способом виготовлення:

• стандартні. Розмір такого елемента безпосередньо залежить від перетину труби. Він складається з самої кришки і елемента спідниці. Крім того, є з'єднувальні елементи цих частин. Встановлюються на більшість видів труб, а також на фальштруби;
• посиленою тяги. Такі добірні частини встановлюють в місцях, в яких необхідний посилений висновок відпрацьованого повітря. Вони бувають з подвійною кришкою, а можуть мати додаткову функцію примусової витяжки;
• димніков з додатковою кришкою. Наявність кришки на верхівці дозволяє виробляти чистку труби або її ремонт;
• з плоским дахом. Доцільно встановлювати на плоских дахах. Оптимальний в умовах теплого клімату, де снігові опади відсутні. У поясах більш холодних для плоских дахів можна використовувати димникі хвильової гнучкі, але при цьому скат покрівлі повинен бути не менше 40 °;
• димніков з сіткою. Відрізняється від стандартного варіанту наявністю металізованої сітки, яка захищає від гніздування птахів, сміття та інших зовнішніх засмічень.

Варіанти виготовлення елементів труб різні, проте, всі вони повинні бути більшого розміру, ніж сама труба і оснащені додатковими частинами.

димніков флюгер

Різновид димника - це флюгер, який являє собою

механізм кріплення до димоходу і основний корпус.

Захищає такий вид елемента від попадання в димар дощу, снігових опадів, сприяє посиленню тяги повітряних мас, добре захищає покрівельне покриття від пошкодження іскрами.

Верхівка всієї структури флюгера виконана у вигляді нахиленого плоского елемента, її площа більше перетину самого димоходу.

Пластина перекриває димохід, а бічні елементи конструкції утворюють проміжок між її краєм знизу і воздуховодом.

Флюгер має обертовий корпус, який встановлений на стержні. Стрижень кріпиться на спеціальній втулці. Втулка має з'єднання з підставою у формі циліндра, який, в свою чергу, оснащений фланцем.

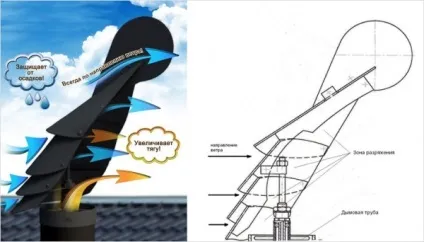

Принцип дії

Функціонування флюгера полягає в обертанні його рухається верхній частині, яка обертається по осьовій направляючої уздовж повітряного потоку. За рахунок того, що повітряний потік обволікає саму верхівку флюгера, відбувається її розворот.

Внаслідок цього відбувається розрідження повітряного потоку між виходом димоходу і самим флюгером. Так відбувається посилення тяги повітря з димоходу.

Флюгер може бути представлений в різному виконанні: у вигляді орлиних голів або драконів, лелеки або сокола. Різноманіття форм таких елементів дозволяє доповнити архітектурний ансамбль будівлі відповідним рішенням щодо вибору доборного елемента.

Монтаж димника на цегляну трубу

При установці димника в першу чергу необхідно врахувати, що маса його значна (може досягати 70 кг). Тому, перш ніж встановлювати цей аксесуар, необхідно визначитися з принципом кріплення.

Кріплення димника має бути максимально надійним і стійким до поривів сильного вітру.

Інакше, якщо вітер здує цей масивний елемент, то, в кращому випадку, він зашкодить дахове покриття, або ж, що гірше - принесе шкоду здоров'ю дітей, що грають у дворі, або перехожим.

Кріпити верхівки труб можна:

• дюбелями з саморізами (якщо труба виконана з полегшеного цегли);
• анкерами (якщо маса елемента значна).

Кріплення димника саморізами слід проводити до самого верхнього ряду цегляної кладки труби. Оскільки найчастіше виконується виконання труби з полегшеного матеріалу, то свердлити отвори під дюбель слід в цементних швах кладки. Діаметр свердла (як і дюбеля) повинен бути 8 мм.

Щоб не втрачати значний час на співвідношення отворів в трубі і аксесуара, свердлити краще по отворах в ковпаку, вже надітому на димохід. Для більшої надійності рекомендується вмочити дюбеля в цементний розчин перед їх введенням в стіну.

Висвердливши всі отвори і встановивши дюбеля, закріпити елемент саморізами.

Послідовність виконання робіт по монтажу кованого димника анкерами:

• за розміром труби зібрати фартухи в формі короба;
• виготовлений короб надіти на трубу;
• на короб встановити димніков з кронштейнами так, щоб була можливість відзначити на трубі і кронштейнах отвори для свердління;
• просвердлити в коробі необхідні отвори (8,5 мм);
• в трубі висвердлити по зазначеним місцях отвори під анкери в 10 мм. Глибина входження не менше 3 см;
• в отвори встановити анкери;
• на короб надіти кришку з кронштейнами;
• по відповідності отворів закріпити елементи болтами.

Труби під анкерні кріплення повинні бути виконані з щільних (НЕ пустотілих) матеріалів.

Інакше важка конструкція димника знаходиться в нестійкому закріплена.

Далі для захисту димоходу від вологи і закінченості його обладнання монтують кожухи, які також несуть декоративні функції.

Як зробити димніков своїми руками

Щоб димніков повністю виконував безпосередні функції, сприяв випуску диму з димаря, необхідно грунтовно поставитися до обчислення всіх його вимірів, що включають відступ між захисною кришкою і верхньою лінією димоходу.

Самостійно зробити димніков доцільно у вигляді піраміди.

Це найпростіша у виготовленні форма, але справляється зі своїми функціями не гірше елементів хитромудрих форм.

Для цього форма фігури повинна бути квадратної або прямокутної.

Послідовність робіт по самостійного виконання димника (фото креслень нижче):

• виміряти ширину димоходу;
• виконати ескіз на папері так, щоб фігура накривала з лишком димохід;
• методом згину паперу і надаючи необхідну форму, домогтися остаточної фігури елемента;
• перенести шаблон на лист металу (доцільно використовувати оцинковану сталь: вона легко ріжеться і вільно прогинається);
• лист металу зігнути спочатку по одній діагоналі, і випрямити, потім - по інший.

Форма піраміди позначена. Далі до кутів даху слід прикріпити кронштейни, які міцно закріплюють до труби.

Самостійне виготовлення простих димніков може сприяти влаштуванню більш складних варіантів елементів, але при цьому варто пам'ятати про пряме призначення виробу.

Таким чином, димніков - це необхідний аксесуар для захисту труб будинку від атмосферних явищ, даху - від іскор від полум'я, а також від попадання в трубу різного роду сміття, листя, птахів. Крім того, димніков забезпечує циркуляцію потоку повітря і перешкоджає задування диму всередину в димохід.
