Дилерський renault can clip з aliexpress

Знадобився прилад, на Renault, який може глибоко капнути автомобіль, всякі мультімарочнікі відразу відпали, і було прийнято рішення купити дилерський прилад Renault Can Clip. На AliExpress був знайдений гідний прилад вартістю 8 035 рублів, приблизно 137 USD, є звичайно і більш дешеві варіанти, але про це далі, в результаті прилад був куплений тут. Через 12 днів з моменту замовлення він був уже отримано, що є відмінним показником.

Китайські різновиди Renault Can Clip

Як з'ясувалося, у Китайців буває цілих три різновиди даного приладу:

1. Найдешевший, вартістю 5 900 рублів (100 USD). Відрізняється зовсім інший, більш простий платою і, наявністю bluetooth модуля. У цих моделей є одна неприємна особливість, періодично втрачають зв'язок з комп'ютером, принаймні по USB, bluetooth, не пройшло перевірку, але робити таким приладом щось серйозне я б не ризикнув. Якість коннектора теж помітно гірше більш дорогих версій.
2. Вартістю 8 035 рублів (137 $) Той що я оглядав.
3. Вартістю 9 700 рублів (164 USD), судячи з фотографій друкованої плати приладу, схемотехніка один в один як у мого варіанту, відмінностей немає абсолютно ніяких, хіба що плата більш темного кольору. Можливо в підвалі де їх збирають працюють більш кваліфіковані працівники або це звичайний Китайський маркетинг.

Посилка з Китаю

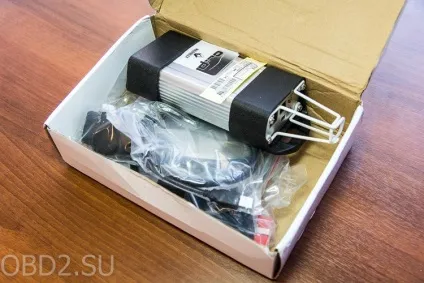

Прилад прийшов в такий ось коробці

На борту коробки була наклейка з буквою B і якимось ієрогліфом, яндекс.перекладач перевів ієрогліф як «Японська версія», що дуже порадувало

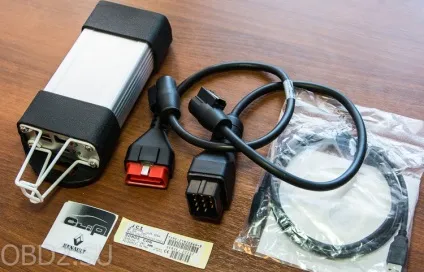

Комплектація

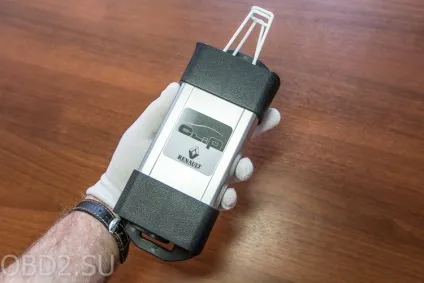

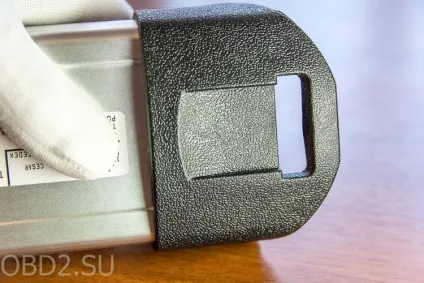

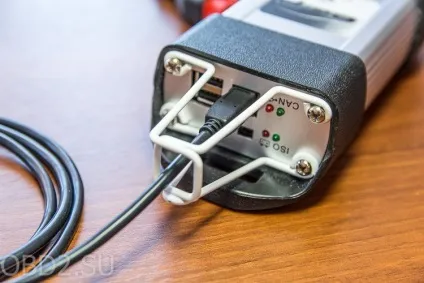

Прилад виконаний в алюмінієвому корпусі з масивними гумовими захисними вставками по краях, щоб зберегти його від ударів. Для захисту від зламу USB шнура є спеціальні вушка.

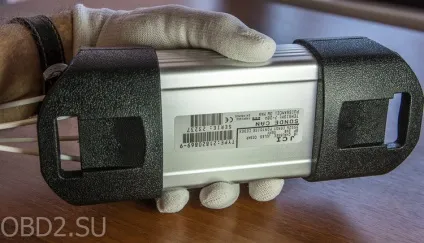

Зовнішній вигляд

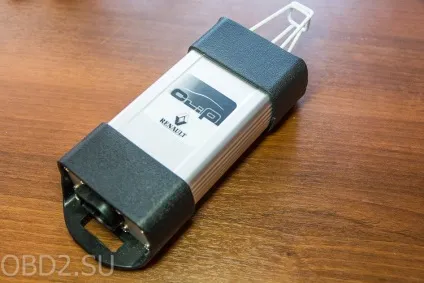

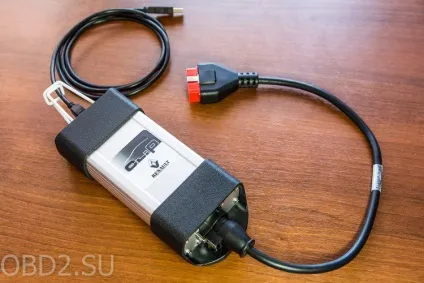

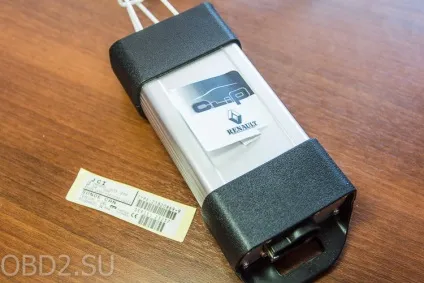

Прилад в зборі і готовий до бою

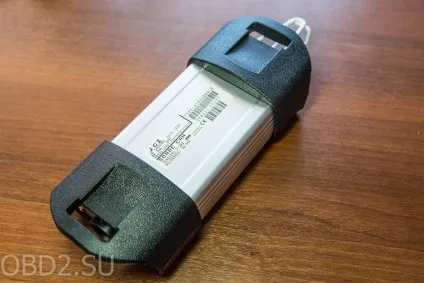

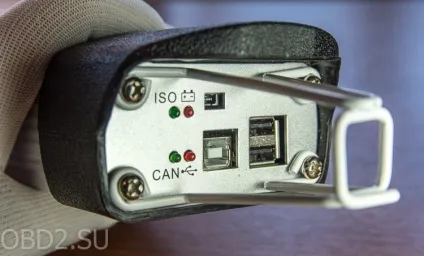

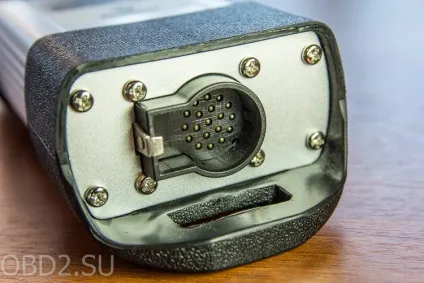

Більше фотографій корпусу приладу Renault Can Clip

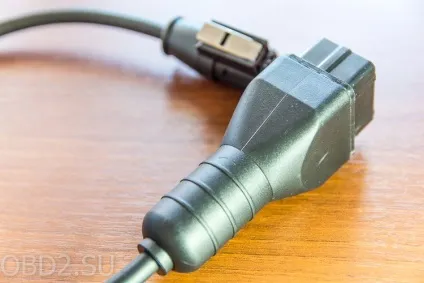

Коннектори високої якості, виконані повністю литими, що на порядок підвищує їх надійність

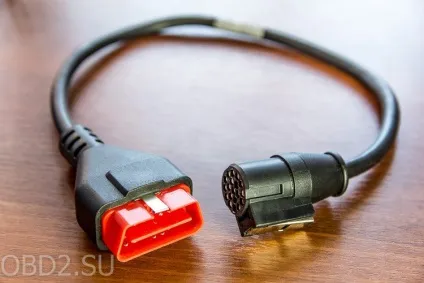

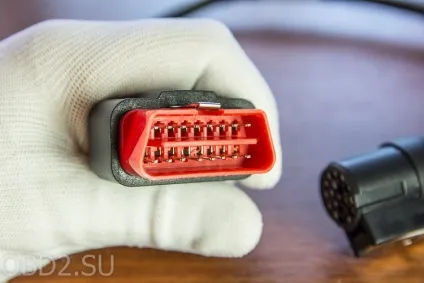

16pin стандарний obd2 коннектор, на нього навіть нанесена наклейка з OEM номером

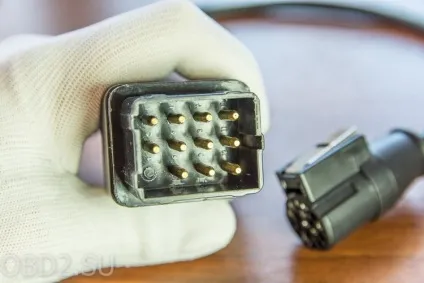

12pin renault коннектор

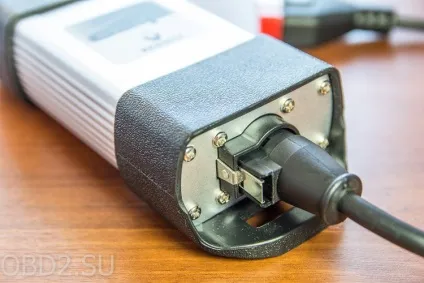

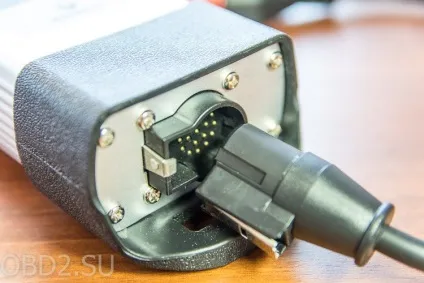

Коннектори приєднуються до приладу за допомогою спеціального металевого затиску, який при необхідності його від'єднати прямо викидає коннектор з допомогою пружини, з такою цікавою системою, якщо чесно стикаюся вперше

Система відстрілу коннектора

нутрощі приладу

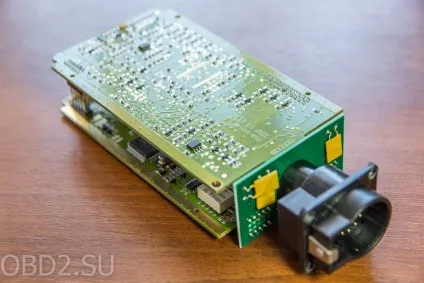

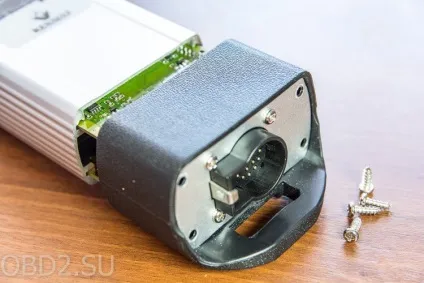

Щоб розібрати прилад необхідно відкрутити 4 болта з боку приєднання автомобільного коннектора, потім акуратно витягнути плату з корпусу

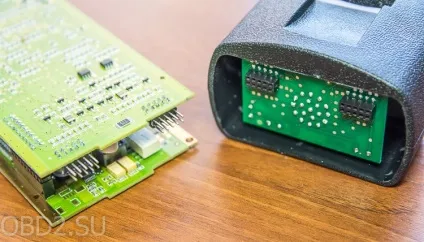

Потім необхідно від'єднати плату коннектора від головної плати приладу

Таким чином, ми отримаємо доступ до головної платі приладу, якщо необхідно дістати плату коннектора, то потрібно відкрутити 4 болта в кріплення коннектора, таким чином ми звільнимо прилад від корпусу

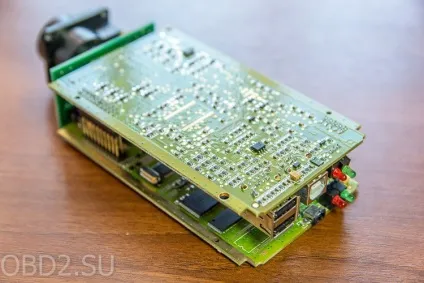

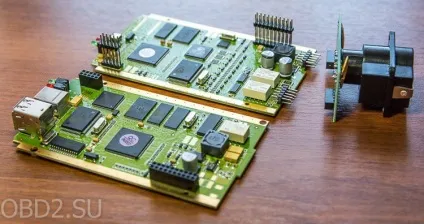

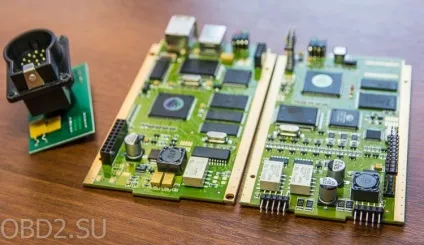

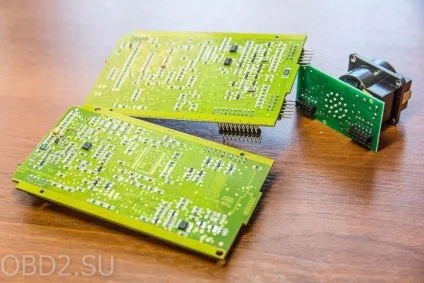

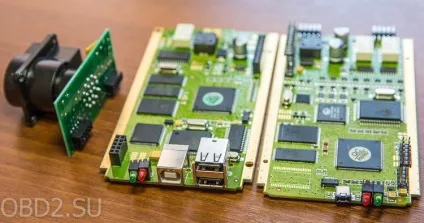

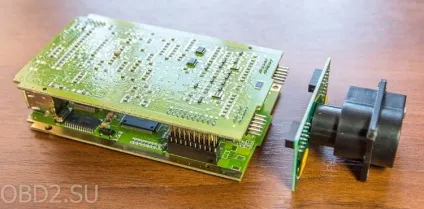

Разом отримуємо прилад, що складається відразу з трьох плат, 2 головні плати і одна плата коннектора

Більше фотографій розібраного Renault Can Clip

Тепер про самі плати, всі вони найвищого рівня якості, навіть і не подумаєш, що їх штампують наші Китайські друзі, тільки подивіться на фотографії, причепитися навіть ні до чого

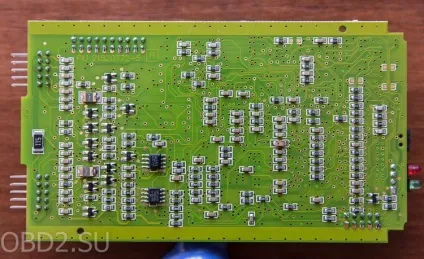

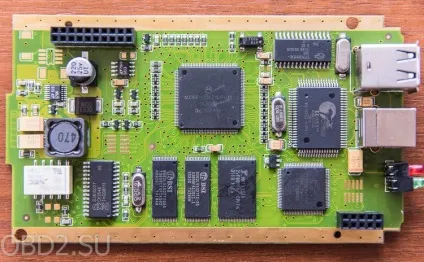

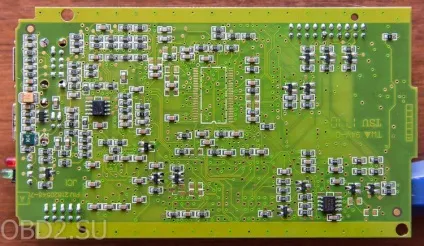

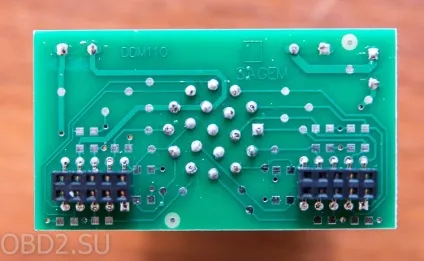

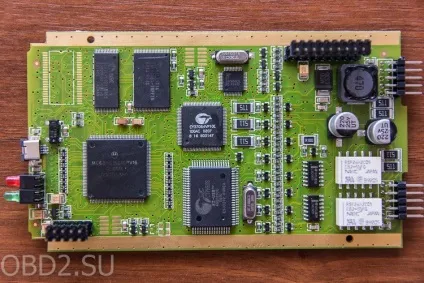

Фотографії плат приладу

Фотографії плат приладу (тобто вкладення у високій роздільній здатності)

Завантажити у високій роздільній здатності (3.10 MB)

Завантажити у високій роздільній здатності (2.85 MB)

Завантажити у високій роздільній здатності (2.48 MB)

Завантажити у високій роздільній здатності (2.68 MB)

Завантажити у високій роздільній здатності (1.03 MB)

Завантажити у високій роздільній здатності (1.98 MB)

Робота приладу

Після установки програма відразу ж побачила прилад і почала з ним працювати, без будь-яких додаткових налаштувань, і без збоїв зв'язку, як це буває в більш дешевих клонах. Загалом покупкою задоволений на всі 100%. Прилад купувався тут.
