Діагностика електропідсилювача керма лада без сканера
Автомобілі Лада Калина, Гранта і Пріора можуть комплектуватися електропідсилювач керма (ЕУР) різних виробників (наприклад, Дрогобич або Краматорськ). При виникненні несправностей в його роботі (відмовив, не працює, відключається і т.д.) слід виконати діагностику за допомогою спеціального сканера. Також є можливість визначити причини збоїв і без спеціального обладнання «методом скріпки».

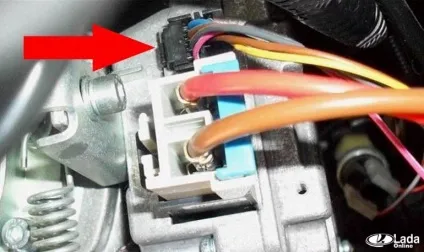

Необхідно зняти пластиковий кожух рульової колонки (вивернути гвинти кріплення знизу) і дістатися до 8-ми контактного чорного роз'єму.
Він має наступну терморегулятори:
- Блакитний (замок запалювання + 12в);
- Коричнево-червоний (тахометр);
- Сірий (швидкість автомобіля);
- Рожево-білий (контрольна лампа ЕМУР);
- Жовто-чорний (K-Line);
- Порожній (L-line, провід не підведений)
- Коричневий (маса)
- Порожній.
Щоб виконати діагностику ЕУР без сканера необхідно:
- Вимкнути запалювання;
- Замкнути контакти №6 і №7 цього роз'єму, використовуючи шматок дроту або скріпку (роз'єм не знімаємо);
- Включити запалювання;
- Визначити код несправності по миганню контрольної лампи несправності електропідсилювача рульового управління на комбінації приладів.
Визначення коду несправності ЕУР по миготливої лампи:
- тривалість початкової паузи - 2 сек;
- тривалість довгого сигналу - 2 сек;
- тривалість короткого сигналу - 0,5 сек;
- тривалість паузи між сигналами - 0,5 сек;
- тривалість паузи між кодами - 2 сек
Коди помилок електропідсилювача керма:
11 - Система справна
12 - Відсутність сигналу оборотів двигуна
13 - Несправність датчика моменту
14 - Несправність двигуна ЕМУР
15 - Несправність датчика положення рульового вала
16 - Несправність датчика положення ротора двигуна ЕМУР
17 - Несправність бортсети автомобіля (нижче 10В або більше 18В)
18 - Несправність блоку управління ЕМУР
19 - Несправність датчика швидкості автомобіля
Коди несправностей ЕУР при діагностиці спеціальним сканером:
C1011 Ланцюг сигналу оборотів двигуна автомобіля, відсутність сигналу
C1012 Ланцюг сигналу датчика швидкості автомобіля, відсутність сигналу
C1013 Напруга бортсети автомобіля нижче мінімального порога
C1014 Напруга на замку запалювання нижче мінімального порога
C1021 Напруга основного виведення датчика моменту
C1022 Напруга контрольного виводу датчика моменту
C1023 Невірний сигнал основного і / або контрольного виводу датчика моменту
C1024 Датчик моменту, відсутність сигналу
C1031 Датчик положення рульового вала, несправність ланцюга основного сигналу, або невідповідність допустимому діапазону
C1032 Датчик положення рульового вала, несправність ланцюга контрольного сигналу, або невідповідність допустимому діапазону
C1033 Датчик положення рульового вала, відсутність харчування
C1041 Датчик положення ротора двигуна, несправність ланцюга фази А або невідповідність допустимому діапазону
C1042 Датчик положення ротора двигуна, несправність ланцюга фази В або невідповідність допустимому діапазону
C1043 Датчик положення ротора двигуна, несправність ланцюга фази С або невідповідність допустимому діапазону
C1044 Невірна послідовність датчика положення ротора двигуна
C1045 Датчик положення ротора двигуна, відсутність харчування
C1050 Замикання на масу в силових ланцюгах
C1051 Двигун, перевищення струму через фазну обмотку А
C1052 Двигун, перевищення струму через фазну обмотку В
C1053 Двигун, перевищення струму через фазну обмотку С
C1054 Двигун, обрив фазних обмоток
C1055 Двигун, обрив фазной обмотки А
C1056 Двигун, обрив фазной обмотки В
C1057 Двигун, обрив фазной обмотки С
C1058 Двигун, замикання фазних обмоток
C1059 Замикання обмотки фази А двигуна
C1060 Замикання обмотки фази В двигуна
C1061 Замикання обмотки фази С двигуна
C1070 Несправність не впізнав
C1071 Блок управління, помилка ОЗУ електронного блоку
C1072 Блок управління, помилка ПЗУ електронного блоку
C1073 Блок управління, помилка ЕЕРROM електронного блоку
C1074 Реле електронного блоку
C1075 Блок управління, перевищення температури радіатора
C1076 Напруга живлення елементів ЕБУ нижче мінімального порога
C1077 Напруга на силових конденсаторах нижче мінімального порога
C1078 Час заряду силових конденсаторів
C1079 Струм однієї з фазних обмоток вище максимального порога
C1080 Пробій як мінімум одного з верхніх силових транзисторів
