Діафрагма (фотографія)

Види діафрагм, використовуваних в фотографії [ред]

Ступінчаста діафрагма [ред]

Це найбільш ранній, найпростіший вид діафрагми із змінним относітельниі отвором.

Діафрагму [ред]

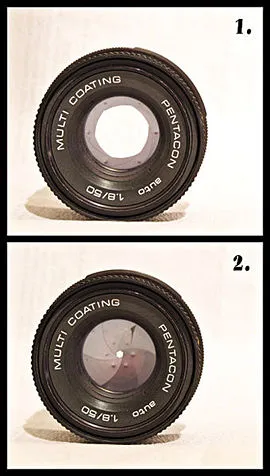

Діафрагму складається з декількох (від 3 до 20) поворотних серповидних пелюсток, що приводяться в рух кільцем на оправі об'єктива або (в більшості сучасних об'єктивів) електроприводом, керованим фотокамерою. При повністю відкритій діафрагмі пелюстки формують круглий отвір, при частково закритій - фігуру, близьку до багатокутника. Цей «багатокутник» впливає на вид т. Н. «Боке» в частині відблисків від що не потрапили в глибину різкості точкових джерел світла. Вважається, що чим більше пелюсток в пристрої діафрагми, тим більше «красиве» виходить «боке», на інші параметри «красивості» пристрій діафрагми не впливає.

Решта конструктивні особливості діафрагми підвищують зручність, оперативність і точність роботи.

Стрибає ірисова діафрагма [ред]

Стрибає діафрагма - особливість пристрою діафрагми і системи управління нею в сучасних дзеркальних фотоапаратах.

До зйомки фотограф розглядає зображення і виробляє фокусування об'єктива при максимальному відносному отворі (тим самим досягається максмальное зручність кадрування і точність фокусування), при натисканні на спускову кнопку і перед спрацьовуванням фотографічного затвора діафрагма стрибкоподібно за допомогою пружини закривається до заданого органами управління або автоматикою диафрагменного числа.

Механічні складності виготовлення швидкодіючого багатопелюсткового механізму стрибає діафрагми привели до того, що деякі об'єктиви з стрибає діафрагмою мають набагато менше пелюсток, ніж їх «непригающіе» і тим більше, «дальномірні» родичі.

Натискна діафрагма [ред]

Натискна діафрагма - Якщо отвір діафрагми змінюється під впливом спусковий кнопки за рахунок зусилля її натискання, без додаткової пружини, така діафрагма називається «нажімной». В іншому принцип її дії та застосування ідентичні стрибає. приклади:

фотоапарат «Старт» і оптика для нього.
фотоапарат «Зеніт-TTL» і радянська оптика з індексом «М».

Репетір діафрагми [ред]

Репетір діафрагми - орган управління фотоапаратом (кнопка, важіль), який здійснює закриття стрибає діафрагми до заданого значення без зйомки. Така дія потрібно для правильної оцінки ГРИП фотографом.

Доводчик діафрагми [ред]

Доводчик діафрагми. кільце закриття діафрагми - до появи і стандартизації механіки стрибає діафрагми багато об'єктиви для дзеркальних камер забезпечувалися кільцем, що дозволяє швидко змінити значення діафрагми з повністю відкритою на заданий кільцемдіафрагми значення. В цьому випадку відградуйовану кільце зазвичай називається «кільцем предустановки».

Деякі об'єктиви ( «Индустар-61ЛЗ / МС») мають одне кільце, що служить як для установки значення, так і для «доведення» діафрагми. В цьому випадку попереднє встановлення здійснюється з натисканням на кільце в осьовому напрямку.

Значення діафрагми [ред]

Зображення при діфрагми 1/32 (зліва) і 1/5 (праворуч). Основна різниця - на лівому знімку підвищені: загальна різкість і глибина різкості, але також і хроматичні аберації

Стандартні значення діафрагми (відносного отвору) засновані на збільшенні або зменшенні освітленості оптичного зображення в два рази: 1 / 0,7; 1/1; 1 / 1,4; 1/2; 1 / 2,8; 1/4; 1 / 5,6; 1/8; 1/11; 1/16; 1/22; 1/32; 1/45; 1/64.

Чисельне значення діафрагми визначає наступні елементи фотографічного процесу:

експозиція - зі зменшенням отвори на один щабель потік світла зменшується вдвічі, що вимагає збільшення вдвічі часу витримки. для збереження правильної експозиції;
глибина різкості - чим менше отвір, тим більше глибина різкості;
аберації - чим менше отвір, тим нижче рівень аберацій і вище різкість. але тільки до певної межі (зазвичай 1/8 - 1/11, далі різкість знову поступово падає через вплив дифракції), хоча глибина різкості продовжує зростати);
виньетирование - чим менше отвір, тим менше віньетіруется фотографія.
